  1. Q

    납기는 어떻게 되나요?

    A

    안녕하세요?

    알앤디테크 입니다.



    납기는 주문후 제작부터 실제 고객이 상품을 받는 시간을 말합니다.

    결제 영수증과 주문 승인 후, 다음 영업 일부터 계산이 되며, 주말, 공휴일 시간은 포함되지 않습니다.

    따라서 주말과 공휴일에 주문한 주문은 다음 영업일에 처리됩니다.



    당사의 납기는 귀하가 선택하는 서비스에 따라 근무일 기준 5 일에서 1-2 주가 소요됩니다.

    자세한 납기는 견적 요청 페이지 및 견적서에 명시된 기간을 확인해 주세

    감사합니다.

  2. Q

    어떻게 견적을 받을 수 있나요?

    A

    빠르고 정확한 Sample 서비스를 제공 합니다.
    온라인으로 즉시 견적 및 경쟁력 있는 가격으로 고객의 많은 시간과 비용을 절약할 수 있습니다.



    주문순서는 다음과 같습니다.

    견적신청(Gerber업로드) → 파일확인 → 견적서 발송 → 주문 및 결제 → 제조라인 파일 재검토 → 생산 → 배송 → 완료

    순으로 진행되며, 자세한 사항은 아래와 같습니다.



    다음 단계는 EasyPCB에서 쉽게 주문하는 방법을 보여줍니다.

    1. 가입 및 로그인 혹은 비회원으로도 사용하실 수 있습니다.

    2. 홈페이지 메인페이지나, 견적신청 페이지로 이동하면 견적창이 표시됩니다.




    3. 온라인 견적창에 거버파일을 업로드하고, PCB제작 세부정보를 입력합니다.

    가장 저렴한 옵션은 PCB 2층, 100 X 100, 5장에 25,000원입니다 : 2019 리뉴얼통합 프로모션 적용가 )

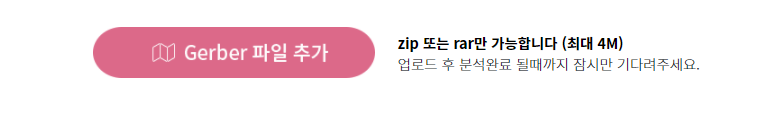

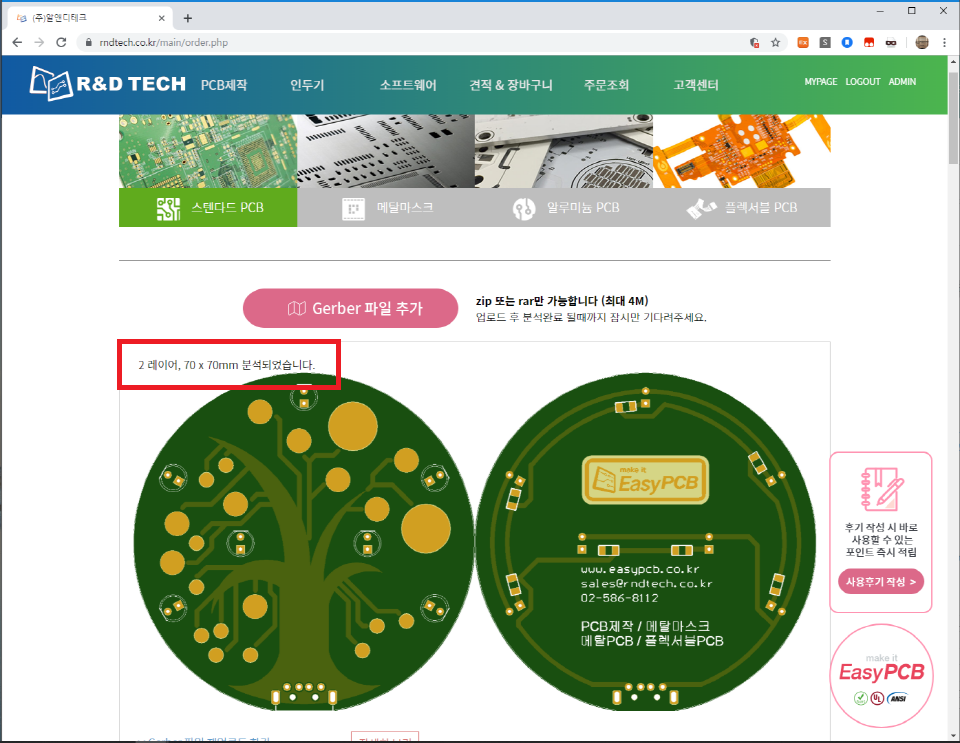

    "거버파일추가"를 클릭하여 파일을 업로드 하십시요. 시스템에 탑재된 소프트웨어가 자동으로 거버파일을 분석하고 PCB크기와 PCB층수를 감지합니다. 자세히 보기를 클릭하여 좀더 상세하게 살펴볼 수 있습니다.cb5da9ea1f036f0d8b1670a668ae2dcc_1572507683_8612.png




    소프트웨어가 PCB크기, PCB층수를 감지한 후, 주문자가 PCB수량, PCB색상, 금도금등 옵션을 변경하고 견적요청을 눌러주시면 됩니다.


    PCB에서 확인이 필요한 사항등이 있다면 기타 사항에 메세지를 남겨주시면 별도로 확인을 해드립니다.



    견적요청을 누르시면 견적받으실 정보(상호, 담당자, 연락처, 메일)를 입력해 주신후 견적 요청을 눌러주시면 됩니다.



    견적요청이 완료되면 견적내역에서 견적요청서를 보실 수 있으며, 파일 확인 후 이상이 없을 시 견적서를 발송해 드립니다.


    PCB제작은 사용자의 100%주문제작이므로 제작에 이상이 없는지, 제작사양을 맞는지 파일확인후 최종견적을 발송해 드립니다.


    견적서를 받으신 후 결제하시고 받으실 주소를 입력합니다



    주문하기를 완료하시면 다음과 같이 결제내역이 나타납니다.




    참고로 데이터느 2번의 확인작업이 진행됩니다.

    - 견적요청시 파일 확인

    - 결제 후 생산라인에서 데이타 재검토



    생산라인에서 데이터에 문제가 있을경우 작업이 진행되지 않으며, 즉시 고객에게 안내드린 후 해당 결제건은 취소를 해드리고 있으며,

    데이터를 수정하신후에 다시 견적을 진행해 주셔야 합니다.



    * 납기에 표시된 일자는 주말 및 공휴일을 제외한 일자이며, 고객이 실제로 PCB를 받을 수 있는 일자 입니다.

      -배송 및 통관에 문제가 발생시 해당 납기는 길어질 수 있습니다.



    감사합니다.

  3. Q

    비회원 주문하기가 되나요?

    A

    안녕하세요?

    알앤디테크 입니다.



    비회원으로 PCB제작 가격을 얼마든지 바로 알아보실 수 있습니다 !

    거버파일을 올리면 크기가 자동으로 디텍션되서 사용자는 주문할 수량과 색상,금도금등을 선택하고 가격을 즉각적으로 알아보실 수 있습니다.

    그러나, PCB제작 주문은 PCB제작관리, 주문조회를 위하여 회원가입후에만 주문 하실 수 있습니다.



    비회원으로 견적 요청을 주셨다 하더라도, 주문하실 때 회원가입 하신 후 ID를 회신해 주시면 견적을 주문하실 수 있게 장바구니로 넣어 드리고 있습니다.



    감사합니다.

  4. Q

    빠른 납기와 일반 납기의 차이는 무엇인가요?

    A

    알앤디테는 평균납기를 명시하고 있습니다



    빠른납기와 일반납기의 경우 제작기간은 차이가 없으며, 배송 기간에 따라 빠른납기(4박 5일: +1)와 일반납기(6박 7일: +1일)로 구별 됩니다.

    그러나 해외 운송사의 사정이나, 통관에 문제가 발생할 경우 예상납기보다 +1일 더 소요될 수 있습니다.




    평균 납기 : 각 제품의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요

    여러 건으로 주문을 하신 경우 제품의 평균 발송일이 가장 늦은 제품의 발송일에 일괄 발송됩니다.

    ( 발송 예정일은 근무 영업일 기준 평균 소요일 입니다. 토요일,일요일,공휴일은 제외 됩니다. )



    국내배송비

    국내택배 ​배송비는 3,000원이며, 10만원 이상 결제 건은 무료 배송 입니다.



    .

  5. Q

    PCB 주문 하는 방법

    A

    안녕하세요?

    인터넷으로 PCB주문하는 동영상입니다.



    거버파일 업로드에서 제작되는 일련의 PCB제작과정이 나와있습니다.

    세상에 단 하나뿐인 여러분들의 PCB제작이기 때문에 제작전 CAM검토가 1차, 2차 들어갑니다.



    PCB제작공장에서 가능한 가는 패턴은 없는지, 드릴데이타는 있는지, 실크스크린은 있는지 등의

    CAM검토에서 일정한 시간이 소요되고 제작전 에러를 줄일 수 있습니다.

    PCB제작에 도움되시라 만든 영상입니다. 필요하신 분은 다운받아 사용하실 수 있습니다.



    감사합니다.







    감사합니다.

  6. Q

    PCB주문 후 수정이 가능한가요?

    A

    주문후 몇 시간내 취소하면 그래도 취소나 수정이 가능하지 않을까요? 그렇지 않습니다.

    결제후 주문하면 바로 제작이 들어가기 때문에 취소나 수정이 되지 않습니다.



    이유는, 제작사에서는 샘플PCB제작의 경우 PCB제작 원판에 크기에 따라 1종류만 배열하는게 아니라,

    1주문, 2주문, 3주문, 4주문,5주문등 통상 여러건의 샘플PCB를 배열해 작업이 들어갑니다.

    PCB원판에 남는 공간이 없이 효율적으로 해야 원가가 절감되기 때문입니다.

    따라서, 주문 후 개별적인 취소나 수정은 다른 주문들과 같이 제작되기 때문에 취소가 어렵습니다.







    이런 각 주문별 배열후, 거버파일을 필름으로 expose하고, PCB원판을 커팅, 필름을 PCB에 감광하여 현상하고 에칭,

    광학검사, 프레싱, 드릴링, PCB색상입히는 솔더마스크,광학작업등이 순차적으로 제작되어 빠른 제작의 경우 24시간내 제작이 됩니다.

  7. Q

    주문 후 파일에 문제가 발견 되었을 경우는 ?

    A

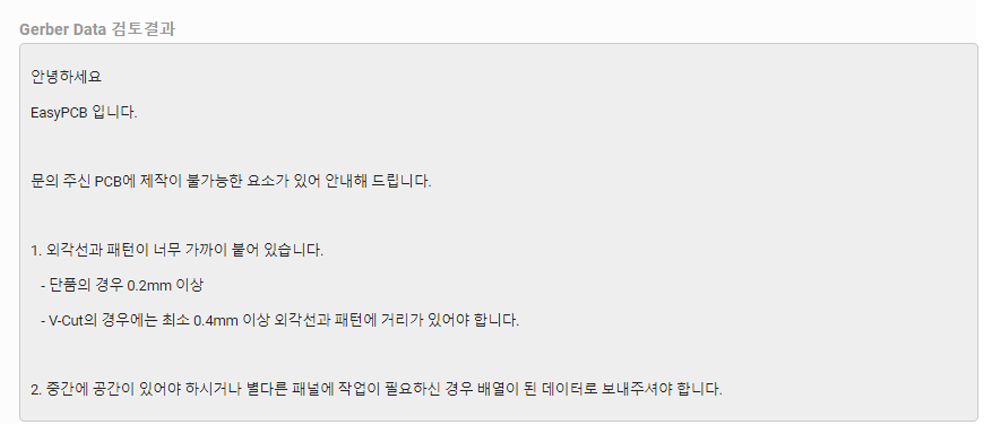

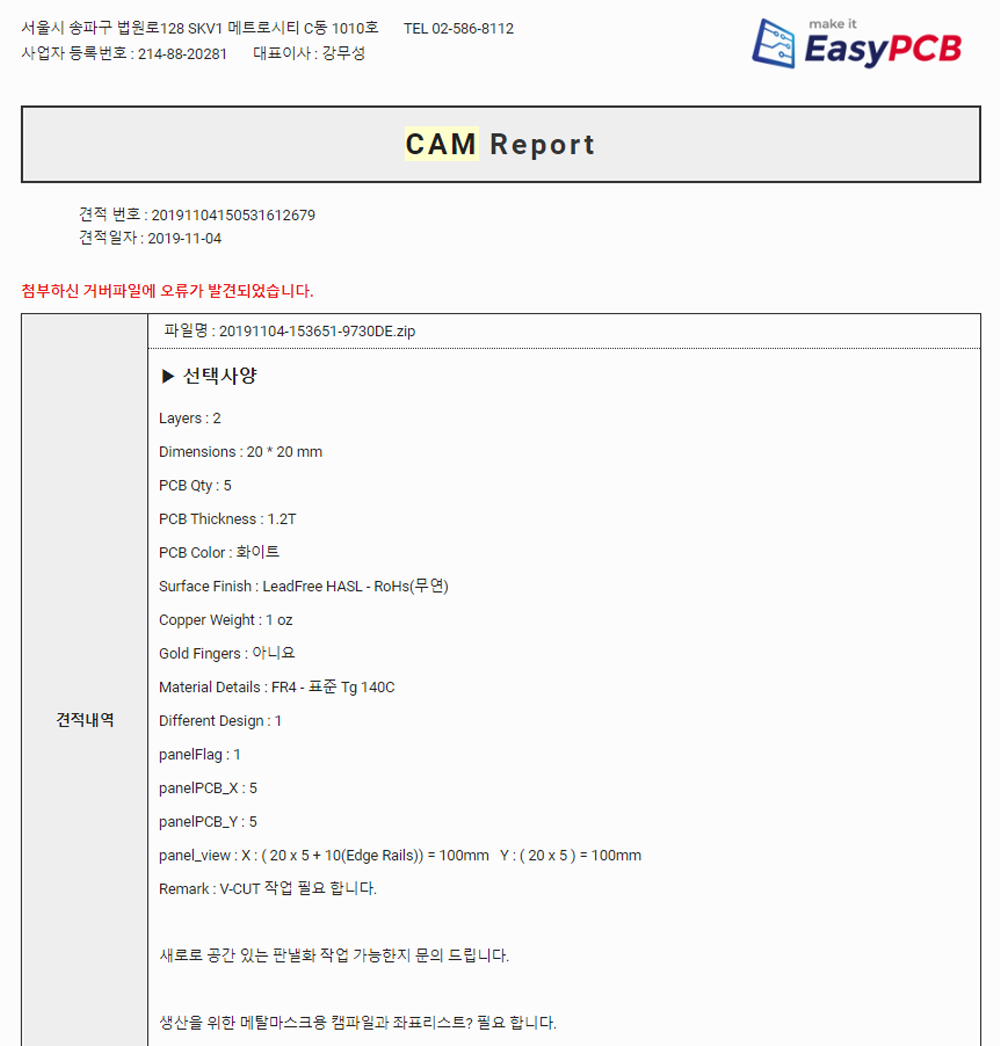

    주문 후에 문제가 발견 되었을 경우 아래와 같이 Email로 해당 내용을 안내해 드리고 있습니다.

    또한 문제가 발견 될 경우 제작 시간이 지연 되기에 지연된 일 수만큼 납기가 지연 되오니 파일에 이상이 없는지 확인 후에 주문해 주시기 바랍니다.




  8. Q

    견적 신청한 내역이 없어 졌어요

    A

    비 회원인 상태에서도 견적 문의를 통해 가격, 납기, 금액 등을 사전에 확인할 수 있지만 PCB주문은 회원 가입을 한 상태에서만 가능 합니다.

    비 회원인 상태에서 문의할 경우 해당 견적은 PC의 캐시로 남아 있는 상태이기에 캐시가 지워지거나, pc를 종료하실 경우 견적이 사라지게 됩니다.



    다만 저희측에서 문의 이력이 있기에 주문을 원하실 경우 회원 가입을 하신 후 ID를 회신해 주시면 견적을 주문하실 수 있게 장바구니에 넣어드리고 있습니다



    감사합니다.

  9. Q

    Laser Stencil(Metal Mask)는 어떻게 주문하나요?

    A

    아주 쉬운 Laser Stencil(Metal Mask) 주문 방법!



    Stencil 은 SMT 작업할 때 주로 사용되며, 손으로 작업할 때에도 솔더 크림 등을 이용하여 SMD 타입의 부품들을 쉽게 납땜을

    할 수 있게 도와 줍니다.

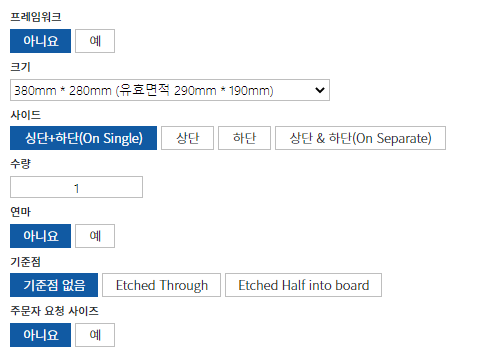

    주문할 때 선택하는 항목은 아래 그림과 같으며, 주문하는 방법에 대해 설명해 드리겠습니다.

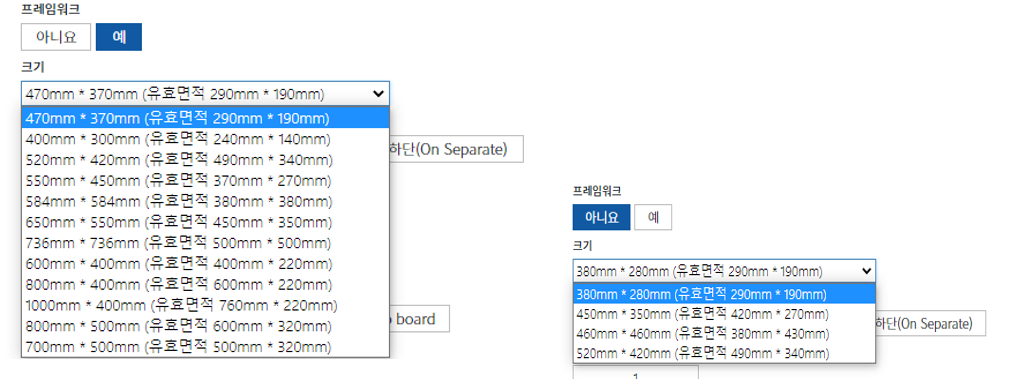

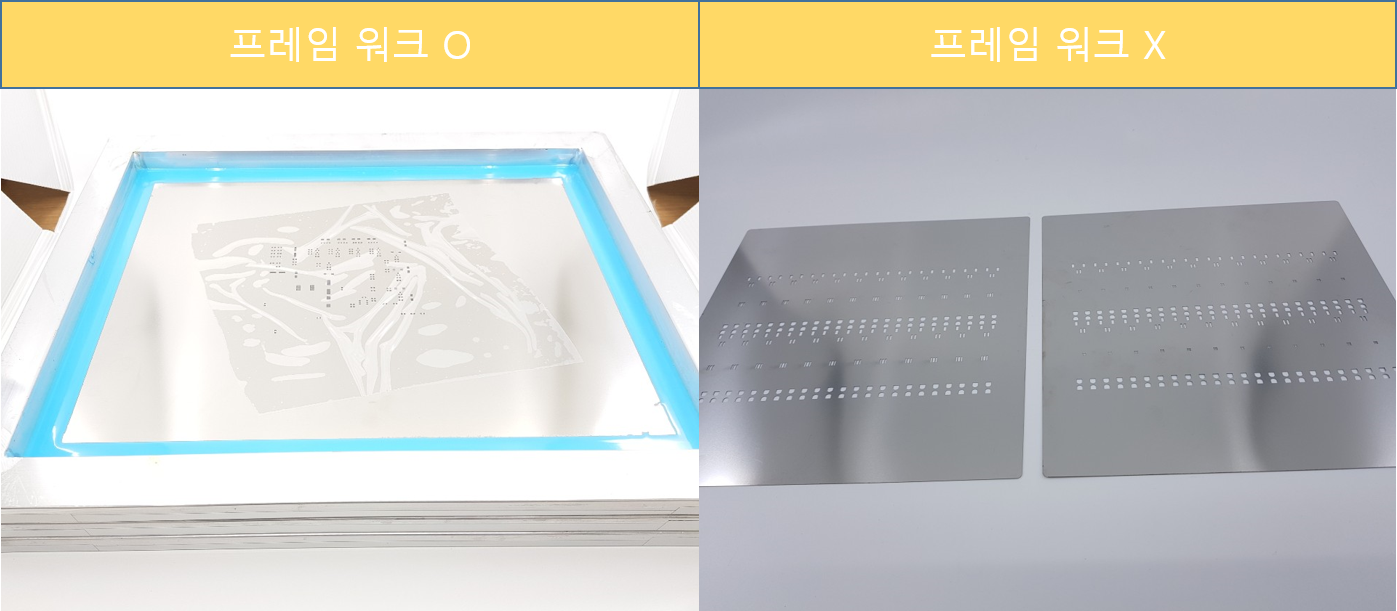

    1. 프레임워크(Framework) 및 크기



      - Framework는 자동화된 장비로 SMT를 진행할 시 필요한 틀 입니다.

      - 프레임 워크가 있을 경우 틀에 대한 면적이 추가 되기에 없을 때 보다 Stencil의 크기가 커집니다.

      - Stencil의 크기는 2가지로 표시가 되며, 앞에 있는 크기가 실제 Stencil의 크기이며, 뒤에 유효 면적은 실제 데이터가

        들어갈 수 있는 영역 입니다.







    2. 사이드



       해당 부분에는4가지의 선택할 수 있는 항목이 있습니다.

       상단 + 하단(On single)의 경우 TOP 과 Bottom의 데이터가 한장의 Stencil의 들어가서 제작 됩니다.

       상단은 TOP 면만 하단은 BOTTOM면만 제작이 되며, 상단 & 하단(On Separete)는 TOP 면과 BOTTOM면이 각각 제작되어

       총 2개의 Stencil이 제작 됩니다.

        * 상단 + 하단(On single) 경우 Stencil의 유효 면적이 TOP, Bottom의 면적(PCB 크기 x 2) 보다 커야 됩니다.



    3. 수량

      제작을 원하는 수량을 적어 주시면 됩니다. 사이드에 “상단 & 하단(On Separete)” 선택 하실 경우 수량은 자동으로 2장으로 변경되며,

      2장씩만 수량을 증가 시킬 수 있습니다.



    4. 전해 연마  (Electropolishing)

       전해 연마는 electrochemical deburring 이라고도 하며, 구멍 표면을 매끄럽게 만들어 품질이 좋아지며,

       페이스트가 잘 들어갈 수 있게 합니다.

       보통 BGA가 있는 보드나 IC핀의 간격이 0.5mm 이하의 보드에서는 적극 권장 됩니다.

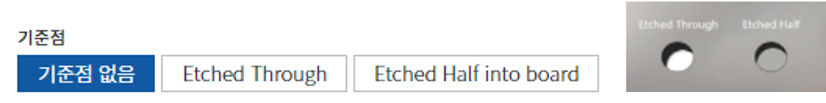

    5. 기준점

       기준점의 경우 보드의 위치 마크가 있을 경우 표시할 것 인지를 선택할 수 있습니다.

       Etched Through의 경우 위치 마크가 있는 곳을 Stencil에서 구멍을 뚫습니다.

       보통 수동으로 납땜을 할 때나 반자동 SMT 장비에 사용 됩니다.

       Etched Half into Board는 Stencil의 구멍을 반만 뚫으며, 자동 SMT 장비에 사용 됩니다.



    6. 주문자 요청 사이즈

       Stencil을 원하는 크기 대로 자를 수 있습니다.

       우선 선택한 Stencil의 유효면적 보단 작아야 하며 프레임 워크가 있을 경우 에는 사이즈를 변경할 수 없습니다.



    7. 주문 방법

      Gerber파일의 페이스트 데이터를 이용해서 제작을 하며, 페이스트 데이터가 없을 경우에도  PCB Gerber파일을 올려주시면

      Gerber파일에서 패드 위치를 확인하여 제작이 가능 합니다.

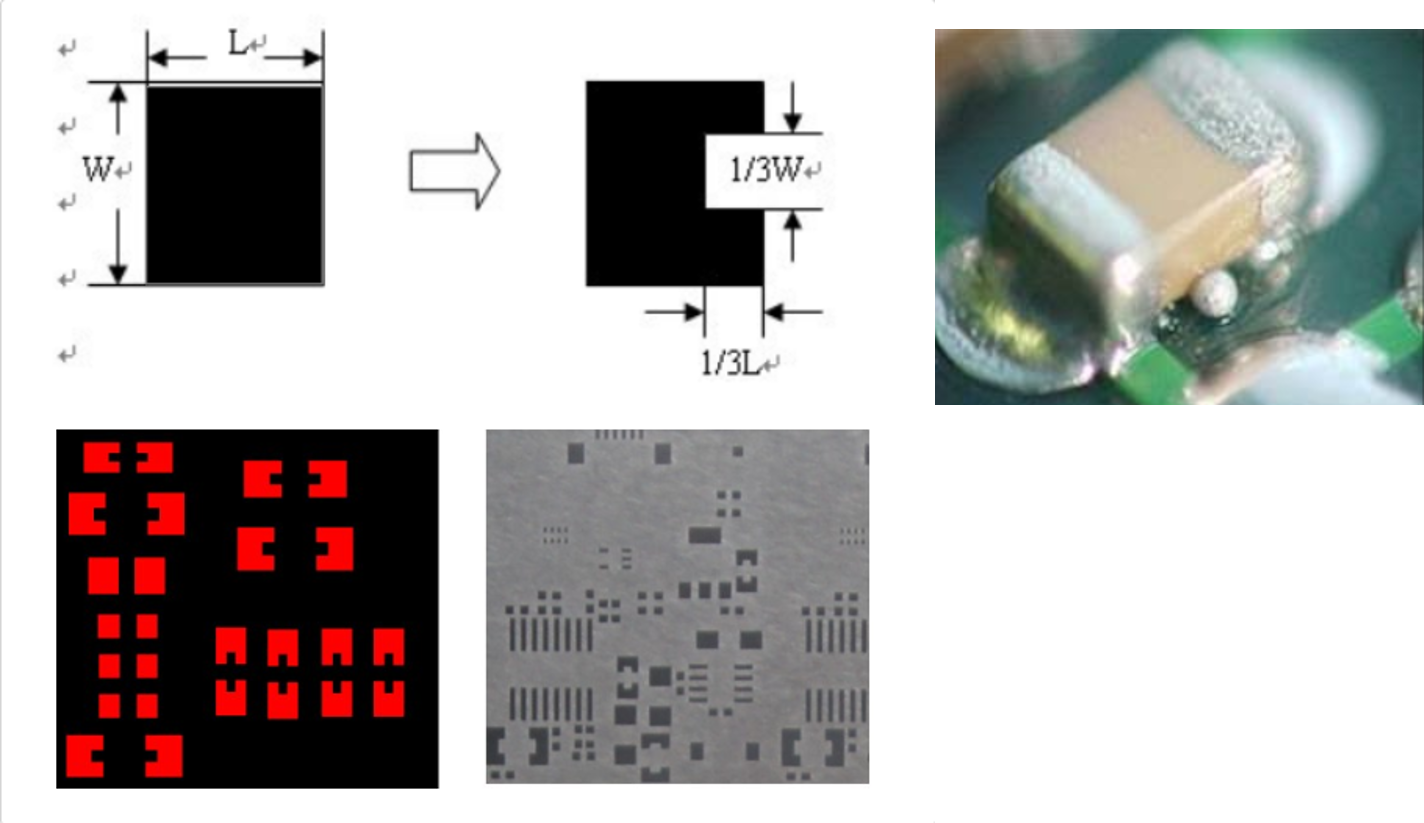

    8. Solder Beading 처리

      솔더 페이스트가 과도하게 들어갈 경우 Solder Beading이 생겨 쇼트가 될 수 있습니다.

      일반적으로 저항, 커패시터와 같은 타입의 부품의 측면에 주로 발생 됩니다.

      Solder Beading이 생기는 것을 방지하기 위해 제작할 때 0805 보다 큰 부품의 경우(다이오드 제외)

      아래 그림과 같이 가운데 부분의 영역을 작게 만듭니다



      솔더 비딩 처리를 원하지 않으실 경우 비고에 글을 남겨 주세요.



    9. 주문시에는 PCB제작과 동일한 파일을 올려 주시거나, 솔더 페이스트 데이터만 올려 주셔도 제작이 가능 합니다.
