(주)알앤디테크

고품질의 PCB제작

PCB 주문방법
  • 파일업로드
  • 견적요청서
    (가견적)
  • CAM검토 1
  • 견적
  • 고객결제
  • CAM검토 2
    (제작진 재검토)
  • 제작
  • 배송
  • 수령
PCB 실시간 견적
  • 스텐다드 PCB
  • 메탈마스크
  • Metal PCB
  • 플렉서블 PCB

zip 또는 rar만 가능합니다 (최대 4M)업로드 후 분석완료 될때까지 잠시만 기다려주세요.
프레임워크
  • 아니요
크기
사이드
  • 싱단+하단(On Single)
  • 상단
  • 하단
  • 상단 & 하단(On Separate)
수량
연마
  • 아니요
기준점
  • 기준점 없음
  • Etched Through
  • Etched Half into board
주문자 요청 사이즈
  • 아니요
  • X : mm
  • Y : mm
배송
  • 빠른납기
  • 일반납기
기타사항
프레임워크
선택안함
크기
380mm x 280mm
사이드
상단
수량
1
연마
기준점
Etched Half into board
주문자 요청 사이즈
무게
제작금액
제작 기간
결제총액 (부가세/배송비 별도)

* 당일 제작 주문 마감은 17시 입니다.
* 100,000원 미만 국내운송료는 3,000원입니다.
* 견적요청 후 1일이내 최종확정가격을 알려드립니다.


PCB 사양

특징 제작 사양 설명 견본
레이어 수 1,2,4,6 층 보드의 구리 층 수입니다.
재료 FR-4 FR-4 표준 Tg 130-140 / Tg 155
유전율 4.5 (양면 PCB) 7628 구조 4.6 2313 구조 4.05
최대 치수 400x500mm 제작 가능한 단일 PCB의 최대 치수
치수 공차 ± 0.2mm ±0.2mm (CNC 라우팅), ±0.4mm (V-scoring)
보드 두께 0.4 / 0.6 / 0.8 / 1.0 / 1.2 / 1.6 / 2.0mm 완성 된 보드의 두께.
두께 공차 (두께 ≥1.0mm) ± 10 % 예 : 1.6mm 보드 두께의 경우 완성 된 보드 두께는 1.44mm (T-1.6 × 10 %) ~ 1.76mm (T + 1.6 × 10 %)입니다.
두께 공차 (두께 <1.0mm) ± 0.1mm 예를 들어 0.8mm 보드 두께의 경우 완성 된 보드 두께는 0.7mm (T-0.1) ~ 0.9mm (T + 0.1)입니다.
완성 된 외층 구리 1 온스 / 2 온스 (35um / 75um) 외층의 완성 된 구리 중량은 1oz 또는 2oz입니다.

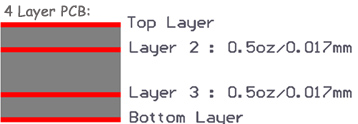

완성 된 내층 구리 0.5 온스 (17um) 내부 층의 완성 된 구리 중량은 0.5oz입니다.

드릴 / 홀 크기

특징 능력 노트 견본
드릴 홀 크기 (기계식) 0.20mm-6.30mm 최소 드릴 크기는 0.20mm이며, 최대 드릴 크기는 6.30mm입니다.
드릴 홀 크기 공차 + 0.13 / -0.08mm 예를 들어 0.6mm 홀 크기의 경우 0.52mm ~ 0.73mm 사이의 완성 된 홀 크기가 허용됩니다.
Blind / Buried 비아 지원하지 않습니다. *고사양 PCB로 문의 주시기 바랍니다.* 현재 Blind / Buried Vias는 지원하지 않으며 관통 홀 만 가능합니다. *고사양 PCB로 문의 주시기 바랍니다.*
최소 비아홀 크기 1, 2층 : 0.3mm 4층 6층 : 0.2mm (0.3mm 이하의 via는 추가 금액이 있습니다.) 위 사양 보다 더 작은 via의 경우 고사양 PCB로 문의 주시기 바랍니다. 싱글 및 더블 레이어 PCB의 경우 최소 비아 홀 크기는 0.3mm입니다. 멀티 레이어 PCB의 경우 최소 비아 홀 크기는 0.2mm입니다. (4, 6층 0.3mm 이하의 via는 금액이 추가 됩니다.)
최소 비아 직경 1, 2층 : 0.6mm 4층 : 0.45mm (0.6mm 이하의 via직경은 추가 금액이 있습니다.) 위 사양 보다 더 작은 via의 경우 고사양 PCB로 문의 주시기 바랍니다. Single & Double Layer PCB의 경우 최소 Via 직경은 0.6mm입니다 .Multi Layer PCB의 경우 최소 Via 직경은 0.45mm입니다. 위 사양 보다 더 작은 via의 경우 고사양 PCB로 문의 주시기 바랍니다.
PTH Hole 크기 0.20mm-6.35mm (0.3mm 이하의 PTH hole의 경우 추가 금액이 있습니다) Annular Ring의 크기는 생산시 0.15mm로 확대됩니다.
패드 크기 0.70mm-6.35mm 패드 홀 크기는 생산에서 추가로 0.15mm 확대됩니다.
최소 비 도금 홀(NPTH) 0.50mm 최소 NPTH 치수는 0.50mm입니다 외각 레이어 (GML 또는 GKO)에 NPTH를 추가해 주세요
최소 도금 된 슬롯 홀 0.65mm 최소 도금 슬롯 너비는 0.65mm이며 패드로 그려집니다.
최소 비 도금 슬롯 홀 1.0mm 최소 비 도금 슬롯 너비는 1.0mm입니다. 외각 레이어 (GML 또는 GKO)에 슬롯 외곽선을 그리십시오
최소 Castellated hole (반홀 가공) 0.60mm castellated 홀의 최소 직경은 0.60mm입니다. (Castellated hole 선택 시 금액이 추가 됩니다.)
홀 크기 공차 (도금) + 0.13mm / -0.08mm 예를 들어 1.00mm 도금 홀의 경우 0.92mm ~ 1.13mm의 완성 된 홀 크기가 허용됩니다.
홀 크기 공차 (도금되지 않음) ± 0.2mm 예를 들어 1.00mm 비 도금 홀의 경우 0.80mm ~ 1.20mm 사이의 완성 된 홀 크기가 허용됩니다.
사각형 홀 / 슬롯 사각형의 홀 및 슬롯은 지원하지 않습니다 우리는 사각형 홀 / 슬롯을 만들지 않습니다, 사각형 홀 / 슬롯은 defalut에 의해 원형 또는 타원형 홀 / 슬롯으로 만들어집니다.

최소 Annular Ring

최소 Annular Ring PTH 견본
1oz Copper 0.13mm 0.3mm
2oz Copper 0.2mm 0.3mm

최소 정리

특징 제작 사양 견본
홀 간 최소 이격 거리 (다른 네트) 0.54mm
Via간 최소 이격거리 (같은 네트) 0.254mm
패드 간 이격 거리 (홀이없는 패드, 다른 네트) 0.127mm
패드 간 이격 거리 (홀이있는 패드, 다른 네트) 0.54mm
비아와 네트의 이격 거리 0.254mm
PTH 와 네트의 이격거리 0.33mm
NPTH 와 네트의 이격거리 0.254mm
패드와 네트의 이격거리 0.2mm

최소 트레이스 폭 및 간격

구리 중량 최소 배선 폭 최소 간격 견본
H / HOZ (내층) 5mil (0.127mm) 5mil (0.127mm)
1oz (외층) 1/2 레이어 : 5mil (0.127mm)
4/6 레이어 : 3.5mil (0.1mm) (5mil 미만의 폭은 추가 금이 있습니다.)
1/2 레이어 : 5mil (0.127mm)
4/6 레이어 : 3.5mil (0.1mm) (5mil 미만의 간격은 추가 금이 있습니다.)
2oz (외층) 8mil (0.2mm) 8mil (0.2mm)

BGA

레이어 수 최소 BGA 패드 치수 최소 BGA 사이의 거리 견본
1/2 층 0.4 mm 0.127mm
4/6 레이어 0.25 mm 0.127mm

솔더 마스크

특징 기능 노트 견본
솔더 마스크 opening/ expansion 0.05mm 솔더 마스크는 패드 주변에 최소  0.05 mm " growth / mask opening"가 있어야합니다.
솔더 브릿지 0.2mm (녹색) 0.254mm (다른 색상) 솔더 마스크 브리지를 사용하려면 copper pad 가장자리 사이의 간격이 0.2mm (8mils) 이상이 되어야 합니다.

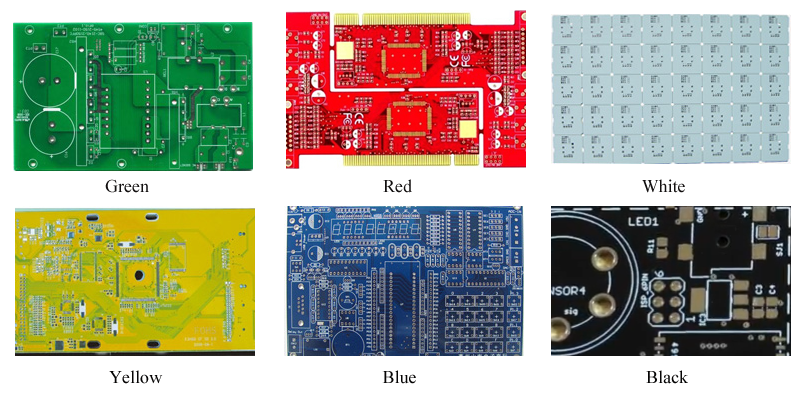

솔더 마스크 색상 녹색, 빨간색, 노란색, 파란색, 흰색 및 검은 색. 우리는 LPI (Liquid Photo Imageable) 솔더 마스크를 사용합니다. 현재 가장 많이 사용되는 마스크 입니다.
솔더 마스크 유전 상수 3.8
솔더 마스크 두께 10-15um

실크 및 텍스트

특징 제작 사양 설명 견본
최소 라인 폭 6 밀 (0.153mm) 6mil (0.153mm) 미만의 문자는 식별 할 수 없습니다.
최소 문자 높이 32 밀 (0.8mm) 32mil (0.8mm) 미만의 문자는 식별 할 수 없습니다.
문자 너비 대 높이 비율 1 : 6 너비 대 높이의 바람직한 비율은 1 : 6입니다.
패드와 실크스크린의 간격 0.15mm 패드와 실크 스크린 사이의 최소 거리는 0.15mm입니다.

PCB 외각 라인

특징 제작사양 설명 견본

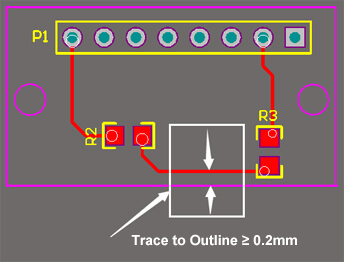

외각 라인과 네트 0.2mm 개별 보드의 경우 (Rounting) : 외각라인 ≥ 0.2mm 네트

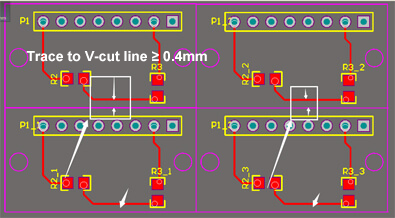

V-cut 라인 과 네트 0.4mm V-Scoring의 경우 : V-cut line ≥ 0.4mm 네트

패널화

특징 제작 사양 설명 견본

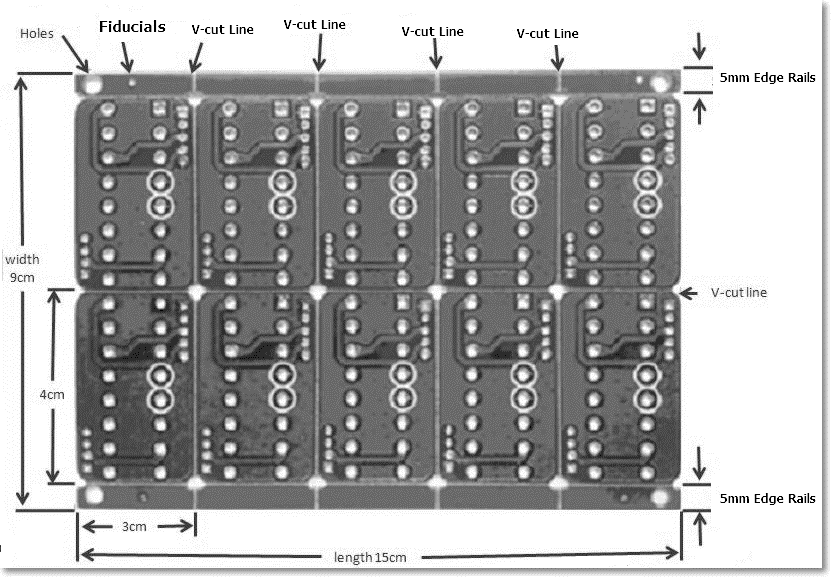

공간이 없는 패널화 0mm 보드 사이의 간격은 0mm입니다.

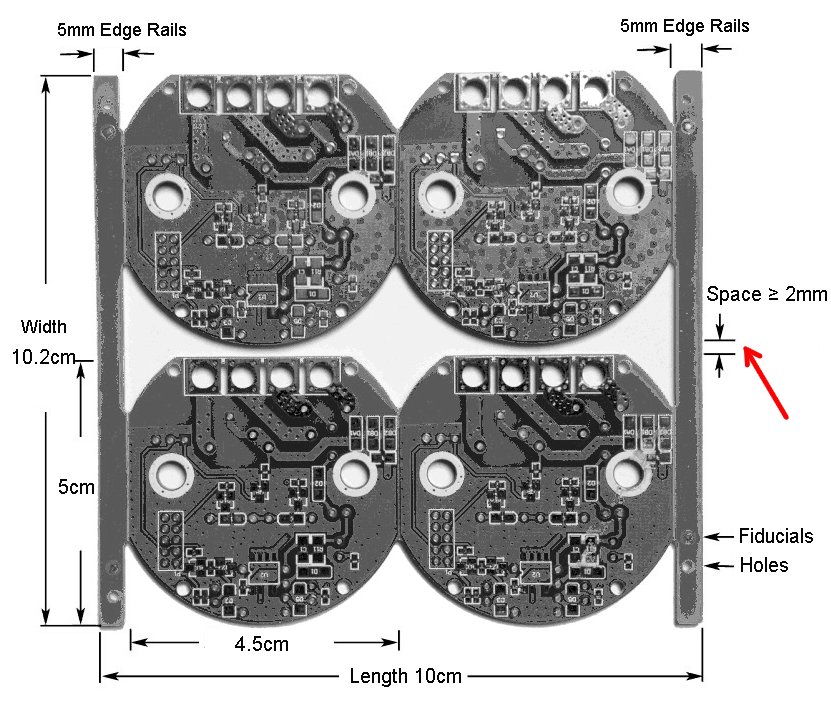

공간을 이용한 패널화 2mm 보드 사이의 간격이 ≥2mm인지 확인하십시오. 그렇지 않으면 라운딩 하기가 어렵습니다.
라운드 보드의 패널화 ≥20mmx20mm 단일 라운드 보드 크기는 20mmx20mm 이상 이어야 합니다. 스탬프 홀로 패널화하고 4 개의 보드 모서리에 Stamp hole을 추가
패널화 된 Castellated holes 보드 (반홀가공 PCB 배열) 스탬프 홀로 패널화하고 4 개의 보드 모서리에 Stamp hole 추가 Castellated 된 구멍과 보드 코너 사이의 거리는 3mm보다 커야 합니다. 스탬프 홀의 권장 직경은 0.5mm-0.8mm입니다; 두 스탬프 홀 사이의 권장 거리는 0.2-0.3mm입니다.
최소 분리 탭의 폭 3mm 분리 탭의 최소 너비는 3mm입니다. 마우스 비트로 이탈 할 경우 최소 너비는 5mm입니다.

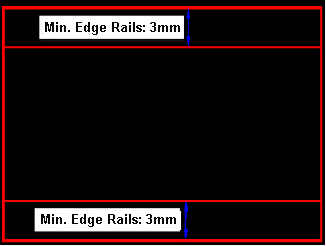

최소 에지 레일 3mm PCB에서 패널을 선택하면 기본적으로 양쪽에 5mm 모서리 레일이 추가됩니다.
