< PCB 주문 및 견적서 작성 시 참고 >

PCB 층수(Layer) : PCB 층수

2층 / 1.6mm (0.062 inch) / 녹색 / 1 Oz
Layer 적층구조 Layer 두께 (mm)
Top Solder Mask 0.01
Top Layer 0.035
Core 1.5
Bottom Layer 0.035
Bottom Solder Mask 0.01
2층 / 1.6mm (0.062 inch) / 녹색 / 2 Oz
Layer 적층구조 Layer 두께 (mm)
Top Solder Mask 0.01
Top Layer 0.07
Core 1.5
Bottom Layer 0.07
Bottom Solder Mask 0.01
4층 / 1.6mm (0.062 inch) / 녹색 / 1 Oz
Layer 적층구조 Layer 두께 (mm)
Top Solder Mask 0.01
Top Layer 0.035
Prepreg 0.18
Inner 1 0.017
Core 1.12
Inner 2 0.017
Prepreg 0.18
Bottom Layer 0.035
Bottom Solder Mask 0.01
4층 / 1.6mm (0.062 inch) / 녹색 / 2 Oz
Layer 적층구조 Layer 두께 (mm)
Top Solder Mask 0.01
Top Layer 0.07
Prepreg 0.18
Inner 1 0.017
Core 1.12
Inner 2 0.017
Prepreg 0.18
Bottom Layer 0.07
Bottom Solder Mask 0.01
6층 / 1.6mm (0.062 inch) / 녹색 / 1 Oz
Layer 적층구조 Layer 두께 (mm)
Top Solder Mask 0.01
Top Layer 0.035
Prepreg 0.1
Inner 1 0.017
Core 0.57
Inner 2 0.017
Prepreg 0.1
Inner 3 0.017
Core 0.57
Inner 4 0.017
Prepreg 0.1
Bottom Layer 0.035
Bottom Solder Mask 0.01

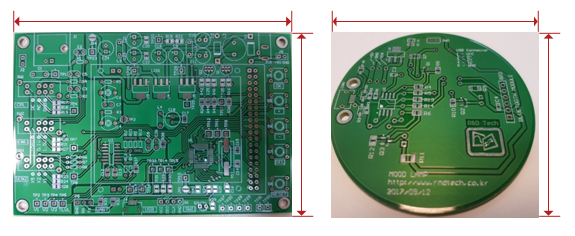

PCB 크기(Dimension) : PCB 크기

  • 권장 : 40cm x 40cm
  • 최대 : 50cm x 50cm
  • 최소 : 2cm x 2cm

최대 PCB크기 이상은 제조공정상 어렵고, 박스와 패킹, 운송시에 큰 크기의 PCB는 많은 비용이 추가될
수 있습니다. 최소 PCB크기는 전기도통검사시 최소 2 cm크기 이상 가능합니다.

PCB 수량(Qty) : PCB 제작 수량

최소 주문가능 PCB수량 5개
예) 샘플PCB 2개 제작 시 5개로 주문, 7개 필요시 10개주문

PCB 두께(Thickness) : PCB 두께

0.4 mm / 0.6 mm / 0.8 mm / 1.0 mm / 1.2 mm / 1.6 mm / 2.0 mm
보드 두께 오차는 ± 10 %입니다.

PCB 색상(color) : PCB 색상

PCB 솔더마스크 색상
초록 빨강 노랑 파랑 흰색 검정

표면마감(Surface Finish) : 표면처리공정

HASL(with lead)/Lead Free HASL-RoHS/ENIG-RoHS

  • HASL (Hot Air Solder Leveling) : 저렴, 긴수명, 균일하지 못한 표면, 미세피치소자 마운팅 리플로우 솔더링을 2회하더라도 납땜성이 떨어지지 않는 장점을 갖고 있습니다.
  • Lead Free HASL-RoHS : 무연 HASL RoHS는 전자제품 제조하는데 여섯 가지 유해물질 금지하는 EU방침으로 납을 사용하지 않는 솔더합금
  • ENIG-RoHS : 무전해 니켈 금도금

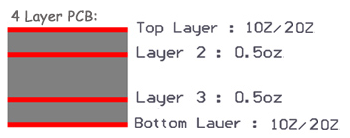

구리 중량(Copper Weight)

  • ①   1 Oz의 경우 트랙폭과 간격은 3mil
  • ②   2 Oz의 경우 여유공간이 8 mil보다 큰지 확인

주문&견적 페이지에서 1Oz/2Oz 선택 가능

골드 핑거(Gold Fingers) : 금 도금

메모리카드와 같은 가장자리 커넥터에 직접 연결되는 PCB를 제작할 경우, Gold Finger 선택!
이 옵션은 ENIG를 선택할 때만 금색이 되며, HASL을 선택하면 주석으로 덮입니다.
골프핑거를 선택할 때 ENIG-RoHS 옵션을 확인해주시기 바랍니다.

재료(Metal Detail) : 재료 세부정보

EasyPCB는 FR4 표준 140C를 지원합니다.

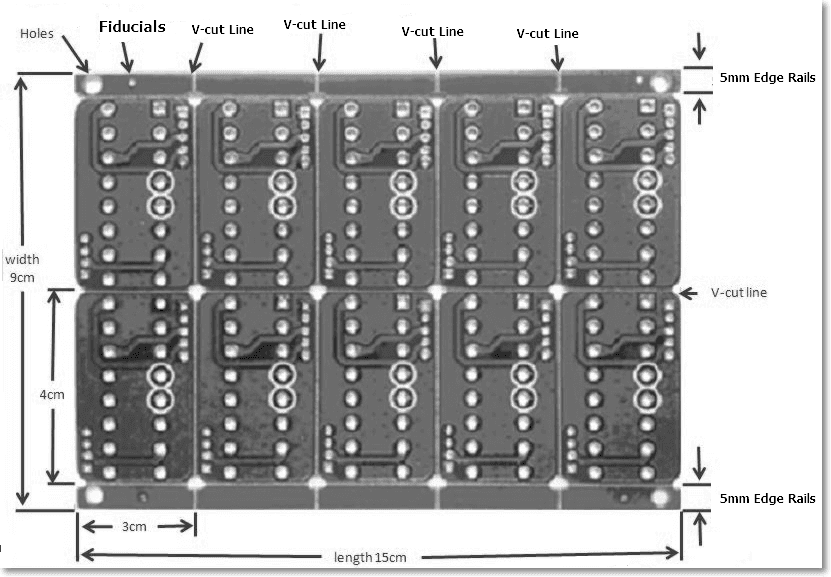

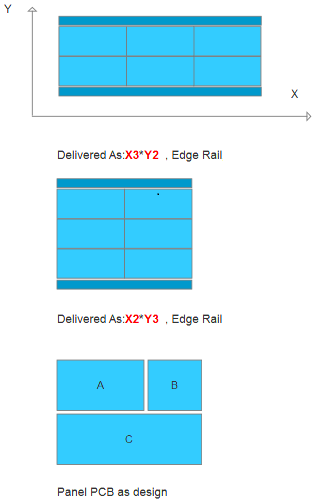

패널(Panel) : 패널 제작

Edge Rails를 선택하면 5mm 보드 모서리가 추가됩니다.

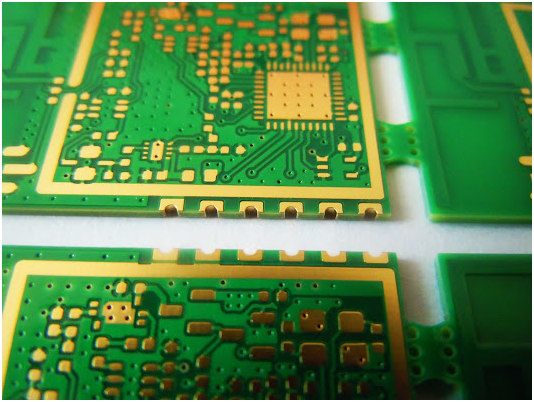

Castellated Holes : Castellated 홀 제작 (기본No)

Castellated 홀은 PCB를 다른 PCB에 장착할 때 사용합니다.
Castellated 홀을 만들려면 구멍 크기는 최소 0.6mm가 되어야하고
구멍 사이의 간격도 최소 0.6mm가 되어야 합니다.

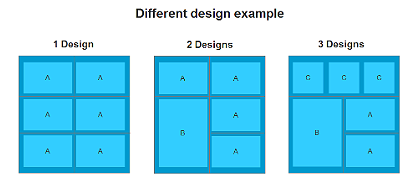

여러 종류 디자인(Different Design) : 여러 종류 디자인

PCB보드에 여러 종류 디자인의 PCB를 넣을 때 사용하며, Engineering Fee가 발생합니다.

1가지 종류의 디자인2가지 종류의 디자인3가지 종류의 디자인

배송(Delivery) : 배송 방법

  • 빠른 배송 주문 + PCB제작 + 배송 + 국내배송 = 3박4일 (1일 추가 소요 가능)
  • 일반 배송 주문 + PCB제작 + 배송 + 국내배송 = 6박7일 (1일 추가 소요 가능)

기타사항(Remark) : 메모

주문 및 견적 입력사항 외 기타사항이 있으신 경우 입력해주시면 됩니다.

추가 비용이 발생되는 경우

  • 1. 혼용 디자인에 따라 각기 다른 엔지니어링 비용이 발생됩니다.
  • 2. 하프 컷/캐스팅 홀 제작의 경우 추가 비용이 발생됩니다.
  • 3. 소형 보드의 V 커트 요금이 발생됩니다.
  • 추가 비용에 대한 상세 내용은 고객센터(02-586-8112)로 문의 부탁드립니다.
