(주)알앤디테크

CAM 소프트웨어Gerb Tool

미국 오레곤주에 본사를 두고 있는 Wise Software Solution사(1989년설립)의 GerbTool은 Cadence, OrCAD, Mentor, Electro Workbench에 탑재되는 OEM Gerber툴로서,CAM 350을 설립한 개발자출신의 CAM툴로도 유명합니다.

WISE Software는 지멘스, 인텔, 모토로라, 노키아, 텍사스 인스트루먼트, 보쉬, 후지제록스, 교덴, Zuton PCB 및 Sanmina를 포함한 유명한 회사의 표준 거버툴로서 채택해 사용하고 있으며, 전 세계에 30,000개 이상의 소프트웨어 라이선스 판매를 제공했습니다.

Gerb _ 검증

기본 시각 검증부터 강력한 Design Rules Checks (DRC) 및 DFM (Design For Manufacture) 분석에 이르기까지 GerbTool은 고품질 PCB 생산을 보장하고 사이클 시간 및 시장 진입 시간을 단축하는 데 필요한 모든 기능을 제공합니다.

경쟁 툴에 비해 " 월등한 기능과 경제적인 가성비"를 자랑하는 GerbTool입니다 !

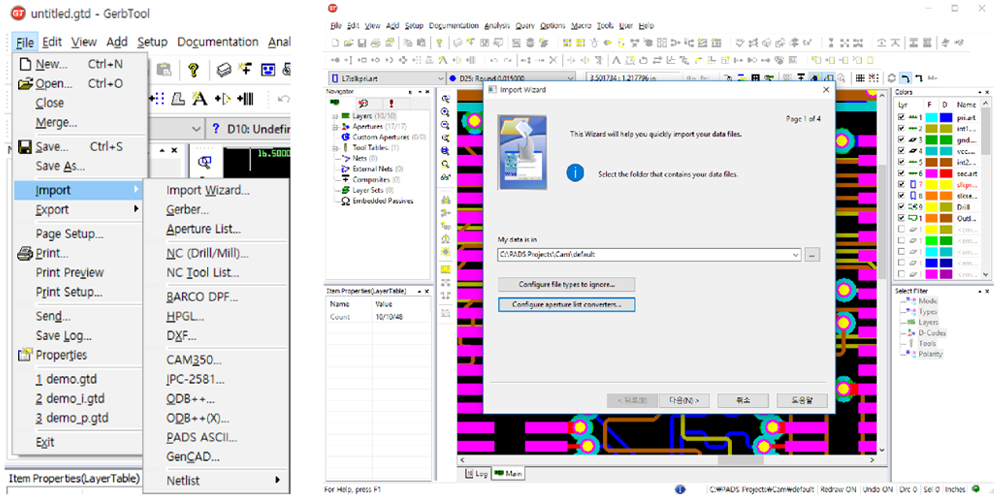

데이터 호환

GerbTool은 274D, 274X, Barco DPF, Fire9000, DXF, NC 드릴 및 NC Mill 데이터와 뛰어난 호환을 지원합니다. 또한 가져오기 마법사를 지원하여, 데이터를 쉽고 빠르게 자동으로 가져올 수 있습니다.

* 지원되는 파일 형식
Gerber 274-D & 274X / Fire9XXX / Barco DPF / DXF (AutoCAD 2000) / HPGL & HPGL/2 / ODB++ / ODB++(X) / IPC-2581 (OffSpring) / CAM350 v8.X (import) PADS ASCII (import) / Excellon & Excellon 2 / Sieb & Meyer / Takeuchi / IPC-D-350 (export) / IPC-D-356 & IPC-D356A / PostScript (export) / Bitmap(export) / PNG(export) / JPG(export) / TIFF(export)

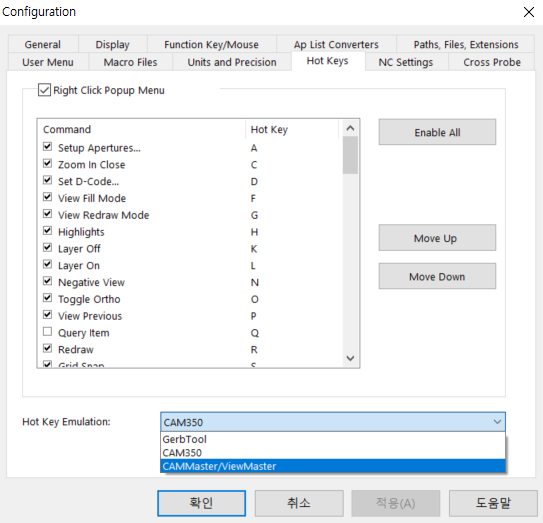

단축키 호환 모드

GerbTool의 호환 모드를 통해 새로운 사용자가 GerbTool로 쉽게 전환 할 수 있도록 CAM350 ™ 및 CAMMaster ™와 동일한 환경의 단축키를 사용할 수 있습니다.

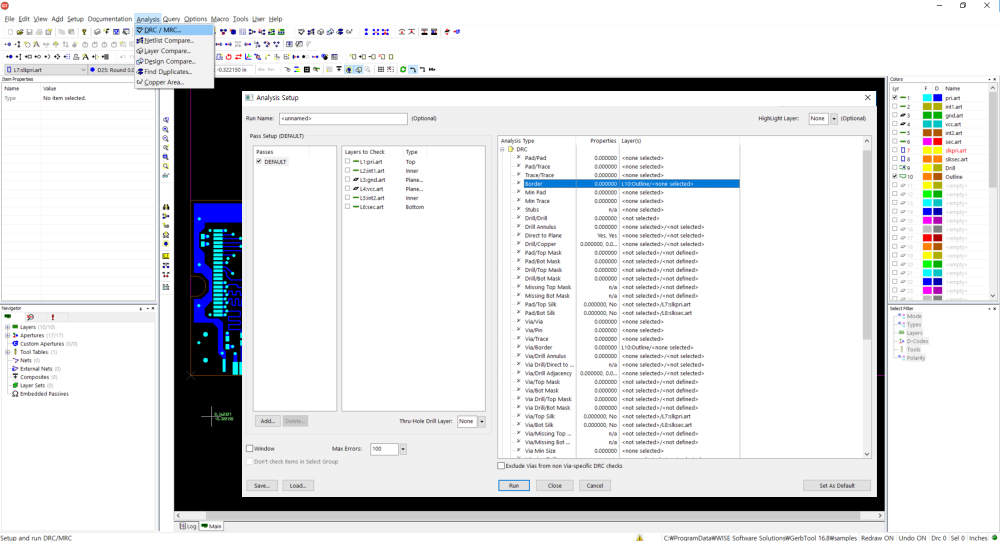

Gerb _ 설계 검증

GerbTool에서는 track-to-track 또는 track-to-pad와 같은 전통적인 간격 검사부터 Acid Traps, traps, copper slivers, solder mask sliver/webbing 과 같은 보다 심각한 제조 관련 검사까지 모든 것을 제공하여 Dynamic DFM Analysis Suite를 통해 75 가지 이상의 설계 및 제조 검사 할 수 있습니다.

Dynamic DfM Analysis Suite

설계 정보, 설계 및 제조 규칙 검사, 제조를 위한 설계 및 Embedded Passive Analysis까지 포함하는 Dynamic Analysis "제품"이 포함되어 있습니다. 주어진 디자인이 "제조 가능"한지 확인하는 데 도움이 되는 75 개 이상의 체크가 제공됩니다.

  • - Design Information Analysis
  • - DRC/MRC Analysis
  • - DFF Analysis
  • - Embedded Passive Analysis

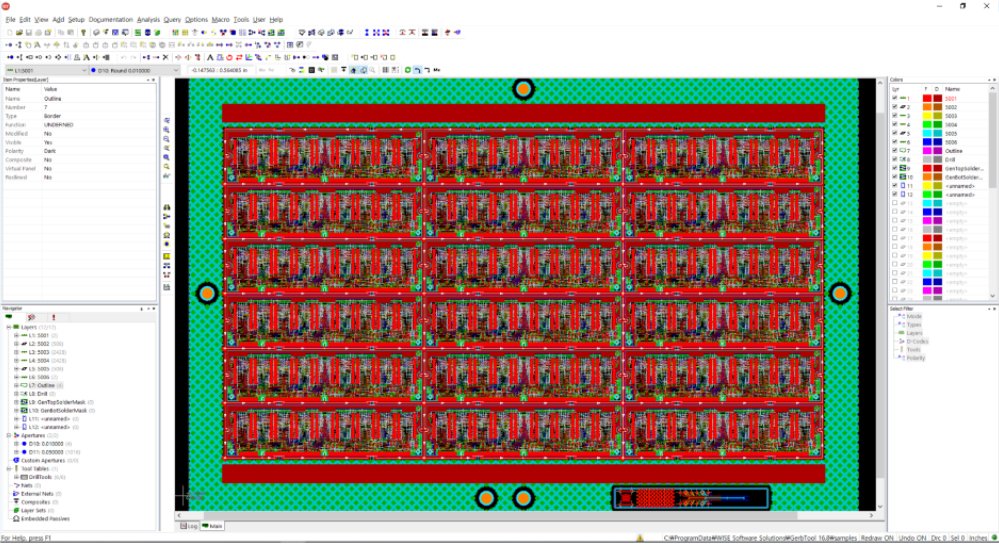

Gerb _ 제조 최적화

GerbTool은 자동으로 Solder 및 Paste Mask를 생성하는 규칙 기반 환경을 제공하여 처리하는 모든 설계에 일관되고 정확한 Mask를 제공합니다. IPC-7525 Shape을 사용하여 Pastes Mask를 추가하기 위해 Stencil enhancements 기능을 사용할 수 있습니다. Stencil enhancements은 규칙 기반의 환경이 제공되므로 사실상 무제한의 크기와 배치가 가능합니다.

이 모든 것은 GT-Designer로 처리 할 수 ​​있으며, 제조 또는 조립을 위한 패널 처리는 옵션 사양인 Advanced Panelization 모듈을 추가하여 수행 할 수 있습니다.

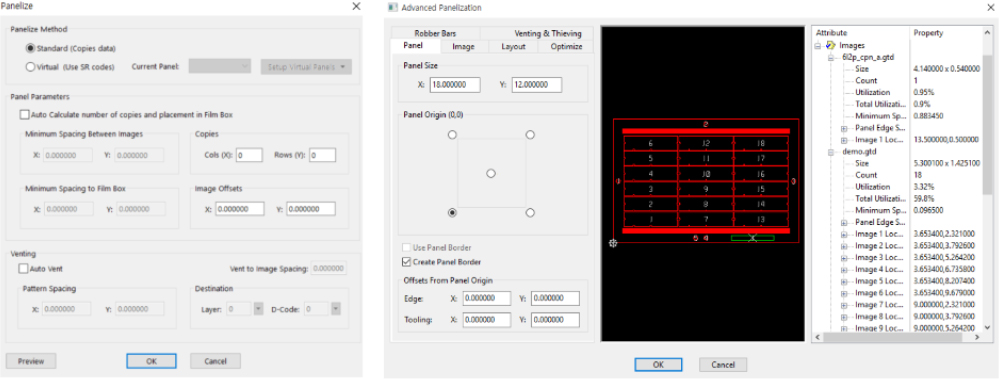

Advanced Panelization

Advanced Panelization은 무제한의 패널 템플릿을 저장할 수 있는 완전히독립적 인 환경을 제공합니다. 각 패널의 표준 크기에 대한 템플릿을 만들 수 있으므로 다른 패널 구성을 다시 정의 할 필요가 없습니다!

단일 패널 내에서 Stepping 및 Repeating 작업을 지원합니다. 다양한 Robber (Galvanic) Bar, Venting 및 Thieving patterns은 레이어 트를 사용하여 필요한 만큼 많은 레이어 에 대해 정의 할 수 있습니다.

Advanced_Panelizatgion.png Venting 및 Thieving은 모든 Layer에서 Solid, dot, hatch 및 starburst 모양의 패턴을 지원합니다. 또한 Positive 및egative을 쉽게 수용 할 수 있습니다.

이러한 모든 기능은 별도의 편집자, 특수 기호 및 복잡한 사용자 인터페이스의 번거로움 없이 신속하고 효율적으로 수행됩니다. 쿠폰, 툴링 홀, 표제 블록 및 심지어 단일 업 디자인까지도 VCAM 데이터베이스입니다.

원하는 구성으로 원하는 만큼 결합하십시오. 가능성은 무제한입니다!

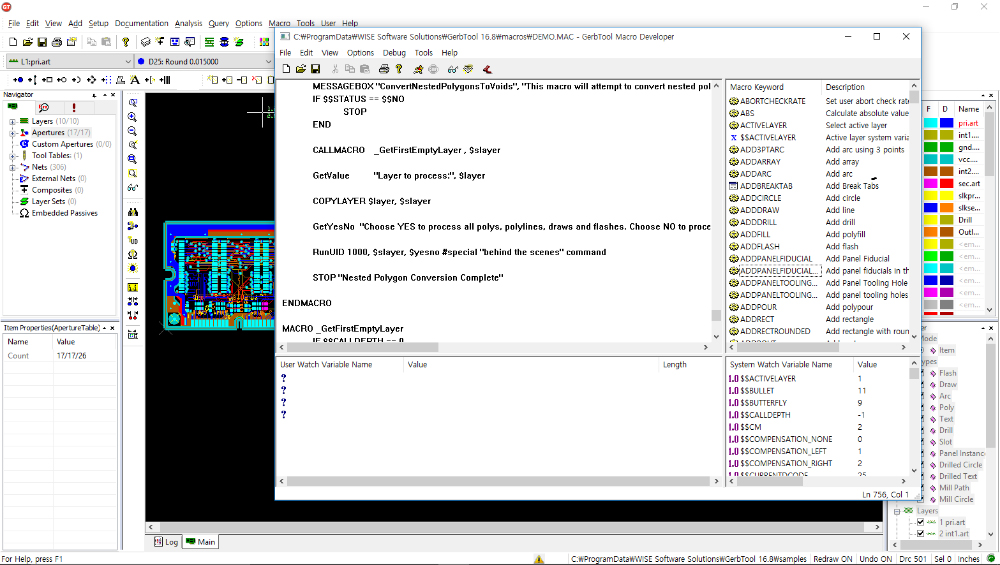

자동화 및 Scripting

자동화는 거의 모든 환경의 궁극적인 목표이며, Gerbtool은 설계 또는 제조과정에 관계없이 성공적인 목표를 이룰 수 있습니다. 제조 공장과 같은 어려운 환경의 경우에도 모든 사람이 고품질의 매크로를 쉽게 만들 수 있는 있는 완전한 Drag and Drop 매크로 개발자 환경을 제공합니다. 매크로 개발자는 추가 비용 없이 내장 된 Debugger를 이용할 수 있습니다.

Gerb _ 주요 특징

GerbTool 비교표

VisualCAM™ GerbTool™
  for Production For Design for Review
  VisualCAM
(CAM350-485,815)
Designer
(CAM350/DFM Stream 200,500)
Inspector
(CAM350-155)
Communicator
(CAM350-115)
Viewer
(CAM350-050)
Informati on O O O O O
Import O O O O O
Export O O O O
IPC-2581 Import/Export O O O O
ODB++ Import/Export O O O O
Modification O O O O
Redline Mark-Up O O O O
Macro/Scripting O O O
Optimization O O O
Quoting Information O O O
Design Rules Checking (DRC)w/AutoCorrect O O O
Netlist Import, Export & Compare O O Opt.
Integrated NC-Drill Editor O O
Panelization (Basic) O O
Auto-Dimensioning O O
Mask Generation & Optimization O O
Design for Fabrication (DFF)w/AutoCorrect O Opt. Opt.
Embedded Passive Analysis O Opt. Opt.
DirectCAM™ Import O Opt. Opt.
PADS™ ASCII Import O Opt. Opt. Opt. Opt.
Integrated NC-Mill Editor O Opt. N/A N/A N/A
Panelization (Advanced) O Opt. N/A N/A N/A
Assembly Reverse Engineering Opt.
Bare-Board Test Fixturing27 O

GerbTool 비교표

옵션 설명
Advanced Panelization 이 기능은 Designer사용자가 실제 가공공정에서 빠른 작업할 때 유용하게 사용할 수 있습니다.
Advanved NC 이 기능은 Designer에서 추가할 수 있으며 다음과 같은 기능이 있습니다. Tool Table지원, Multiple Tool Tables, NC Compensation Index Table, NC Tool Linking & Maximum Hits, Tool Reordering, User-Defined Break Tabs, Interactive Milling, Drill Text and Operator Messages & Stop Commands
DFF Analysis 이 기능은 Inspector, Designer에 옵션으로 추가할 수 있으며, Solder mask 이슈, Thermal이슈, Copper Silver, Layer 등록같은 문제를 해결할 수 있게 합니다.
Netlist Comparison 이 기능은 Inspector의 옵션이며 Netlist를 추가 합니다. 외부 Netlist(IPD-D-356등)와 비교하여, "Pin-Point"오류,위치 찾기, Layer비교를 쉽게 감지하고 변경할 수 있습니다.
PADS ASCII Import PowerPCB V5나 이전버전으로부터 PADS ASCII 데이터베이스를 읽을 수 있도록 지원합니다.
DirectCam Import 이 기능은 Inspector, Designer에 옵션으로 추가할 수 있으며, CAM350 V8이나 이전버전으로부터 DirectCAM 데이터베이스를 읽을 수 있도록 지원합니다.
Embdeede Passives 이 기능은 Inspector, Designer에 옵션으로 추가할 수 있으며, 디자이너가 Embedded Passive 기술을 사용하면서 작업을 할 수 있도록 지원합니다.
Assembly Reverse
Engineer9ing
이 기능은 VisualCAM에 옵션으로 추가할 수 있으며, 5가지의 자동화된 방법을 사용할 수 있습니다.

* 옵션 제품은 별도 문의주시기 바랍니다.

추가 사항

제조 장비와 연동이 필요할 경우 별도 문의 주시기 바랍니다.
