상품 기본설명

유니 - UPL800-18 프로그래머블 DC파워서플라이 0~800V/0~18.75A/15KW/3상/3U DC전원공급기 RS232, RS485, Support ModBus-RTU commands

상품 상세설명

UPL 시리즈는 고출력 스위칭 직류 전원으로 정격 전력은 600W~15KW입니다. UPL 시리즈는 ZVZCS PWM 기술을 채택하여 스위칭 소모를 크게 줄여 고효율 및 안정성으로 스위칭 기능을 용이하게 합니다.

UPL 시리즈는 2U/3U 19인치 표준 섀시에 내장되어 있습니다. 최대 정격 전압은 6V에서 1000V까지, 최대 정격 전류는 2A에서 1000A까지입니다. RS232 및 RS485 통신 인터페이스는 UPL 시리즈의 표준 부품으로 제작되어 디지털 제어를 위해 다양한 통신 옵션을 제공합니다.

[ 주요 특징 ]

* ZVZCS PWM 기술 채택, 고효율 및 고안정성

* 전압 및 전류에 대한 4 1/2자리 LED 디스플레이

* 최대 정격출력 600W~15KW

* 최대 정격 전압 6V ~ 1000V

* 2A에서 1000A까지의 최대 정격 전류

* 온도 조절 팬, 저소음

* 낮은 리플, 높은 안정성

* 시동 중 오버슈트 없음

* 목록 모드 기능, 자동 실행 기능

* 원격 감지 기능

* 조정 가능한 전압 상승 시간

* 사전 설정 기능, 전압 및 전류 설정(출력 단선)

* 다중 보호: OVP, OTP, UVP 및 전류 제한 보호

* 다중 프로그래밍 인터페이스: RS232 및 RS485, ModBus-RTU 명령

* 옵션 기능: 0-5V, 0-10V 또는 4-20mA 아날로그 제어 및 전압 및 전류 피드백

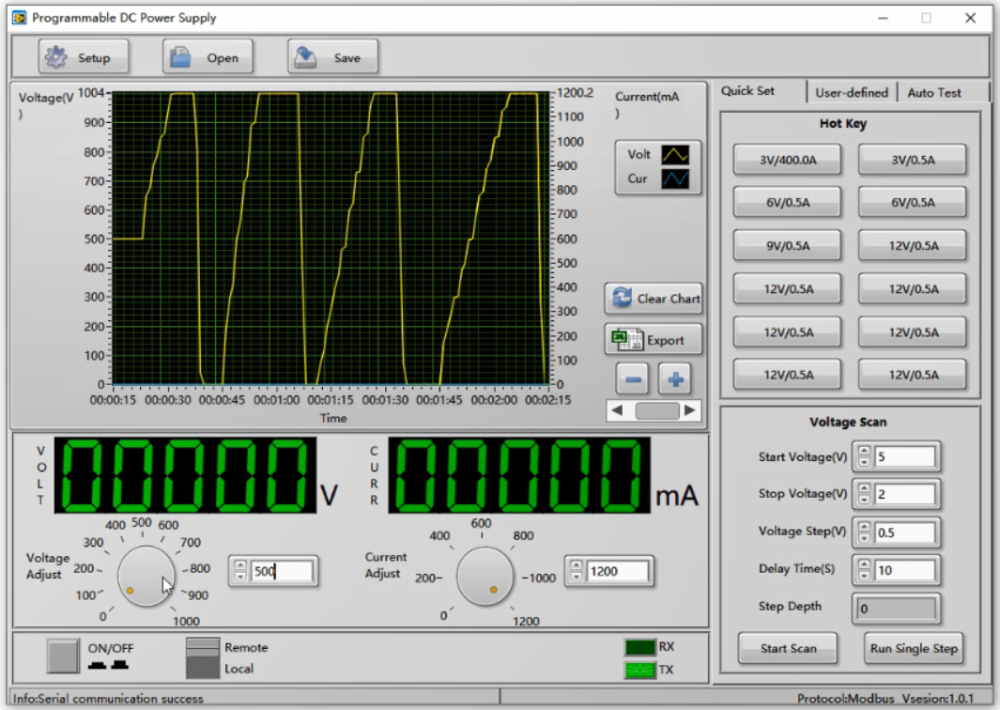

[ 무료PC 소프트웨어 ]

다중 리모컨 및 샘플링 기능: 전압 및 전류 설정, 전압 및 전류 피드백, 데이터 기록, EXCEL로 데이터 내보내기, List mode 기능, auto run 기능. 전압 상승 시간 조절 가능

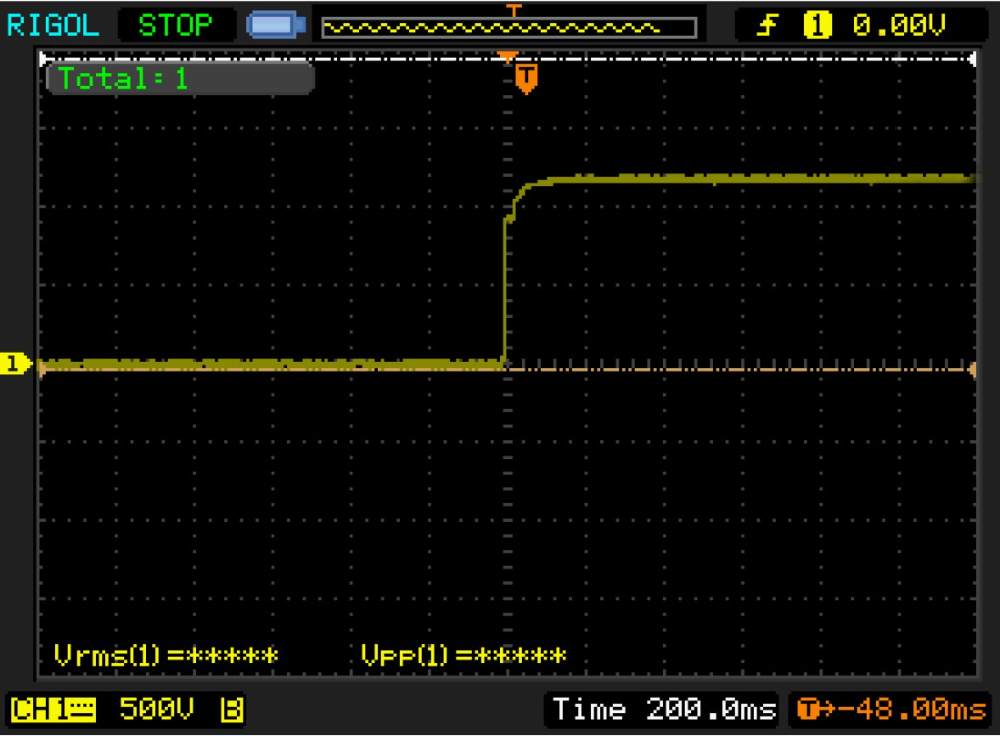

[ No overshoot ]

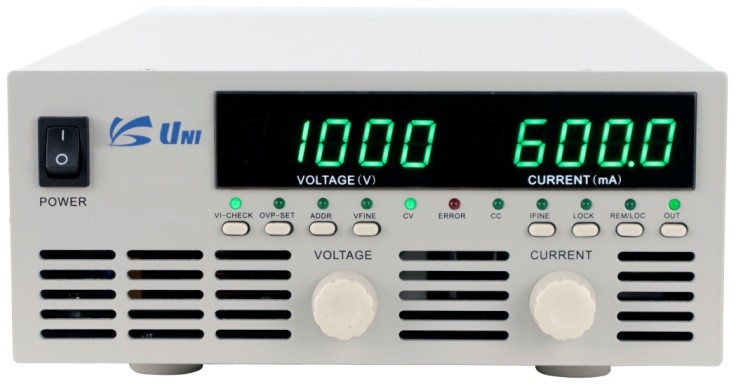

[ 1/2 2U frame for 600W~1200W ]

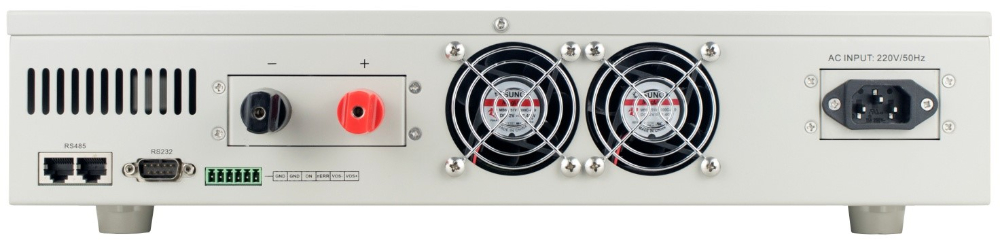

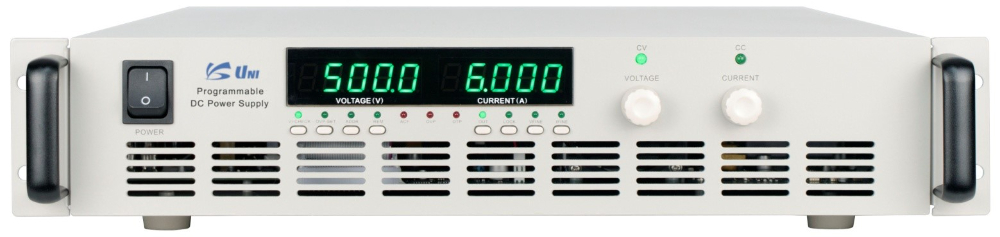

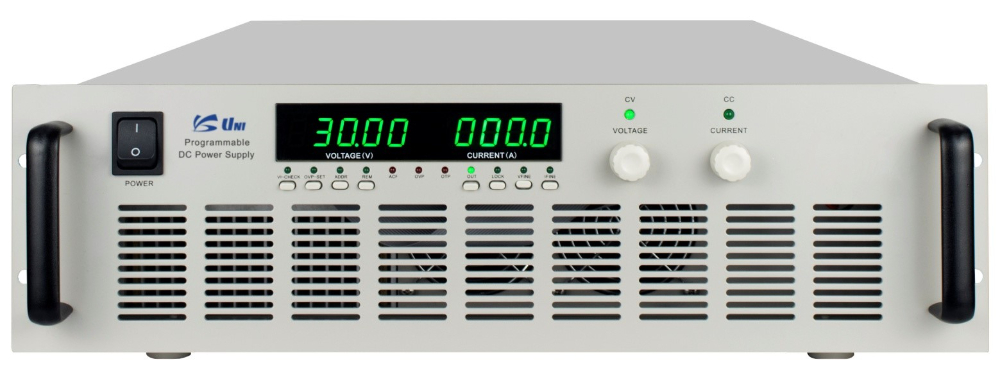

[ 2U frame for 1.2kW~5kW ]

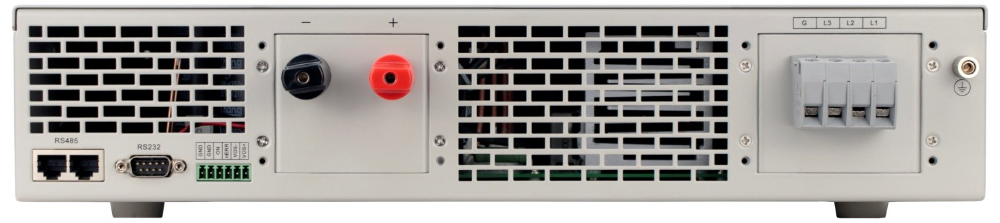

[ 380Vac input for 4kW~5kW ]

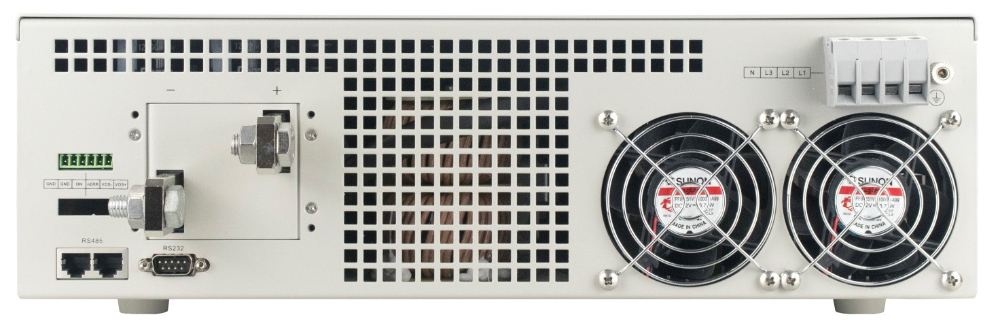

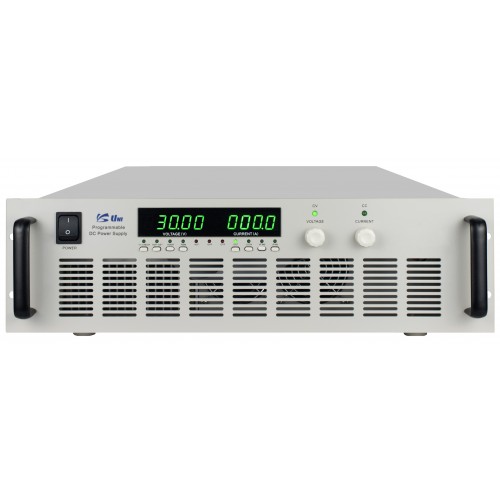

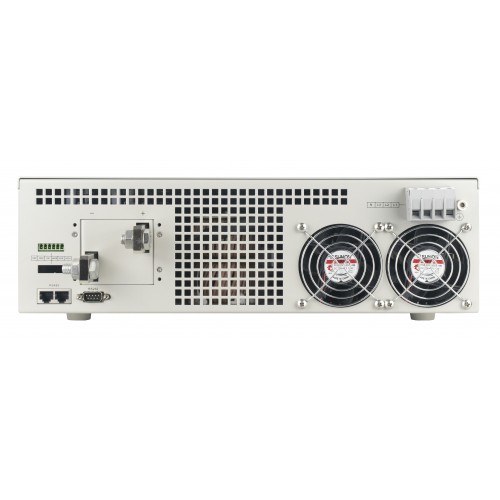

[ 3U frame for 6kW~9kW ]

[ 모델별 사양 ]

Output
Rated Voltage		DC 0~100% full range adjustable
Rated Current		DC 0~100% full range adjustable
OVP Range		DC 0~105% of rated voltage adjustable
Line Regulation		CV≤0.1%+2LSB, CC≤0.2%+2LSB
Load Regulation		CV≤0.1%+2LSB, CC≤0.1%+2LSB
Ripple & Noise		≤50mV / 100mV / 200mV
Programming
Programming Resolution	Voltage	0.001V / 0.01V/ 0.1V
	Current	0.001A / 0.01A/ 0.1A
	OVP	0.001V / 0.01V/ 0.1V
Interface		RS232 and RS485
Commands		ModBus-RTU
Display
Meter		4 1/2 digits LED display for voltage and current
Display Resolution	Voltage	0.001V / 0.01V/ 0.1V
	Current	0.001A / 0.01A/ 0.1A
Display Accuracy	Voltage	≤0.2%FS+2LSB
	Current	≤0.5%FS+2LSB
Protection
Over Voltage Protection (O.V.P.)		Built-in OVP protection with limit of 105% rated output voltage. The output will be shut down when OVP is activated.
Over Temperature Protection (O.T.P.)		Built-in OTP protection with heat sink temperature limit of 105℃±5℃. The output will be shut down when OTP is activated.
Under Voltage Protection (U.V.P.)		Built-in UVP protection with limit of 165Vac. The output will be shut down when UVP is activated.
General
Cooling method		Cooling fan
Operating environment		0℃~40℃, 10%~80%RH
Storage environment		-20℃~70℃, 10%~90%RH

Model (600W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (600W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPL600-1H	0~100V	0~6A	0~105V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL600-150	0~150V	0~4A	0~157.5V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL600-2H	0~200V	0~3A	0~210V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL600-3H	0~300V	0~2A	0~315V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL600-4H	0~400V	0~1.5A	0~420V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL600-5H	0~500V	0~1.2A	0~525V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
Dimensions	212.5Wx88Hx340D mm (1/2 2U)
Weight	Approx 5kg
AC Input	1φ3W (L, N, PE), 220V±10% 47~63Hz

Model (1200W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (1200W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPL1200-20S	0~20V	0~60A	0~21V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-30S	0~30V	0~40A	0~31.5V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-60S	0~60V	0~20A	0~63V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-1HS	0~100V	0~12A	0~105V	≤100mV	0.1V	0.01A	0.1V	0.1V	0.01A
UPL1200-120S	0~120V	0~10A	0~126V	≤100mV	0.1V	0.01A	0.1V	0.1V	0.01A
UPL1200-150S	0~150V	0~8A	0~157.5V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-2HS	0~200V	0~6A	0~210V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-3HS	0~300V	0~4A	0~315V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-4HS	0~400V	0~3A	0~420V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-5HS	0~500V	0~2.4A	0~525V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-6HS	0~600V	0~2A	0~630V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
Dimensions	212.5Wx88Hx340D mm (1/2 2U)
Weight	Approx 6kg
AC Input	1φ3W (L, N, PE), 220V±10% 47~63Hz

Model (1200W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (1200W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPL1200-6^①	0~6V	0~200A	0~6.3V	≤50mV	0.001V	0.1A	0.001V	0.001V	0.1A
UPL1200-12^①	0~12V	0~100A	0~12.6V	≤50mV	0.01V	0.1A	0.01V	0.01V	0.1A
UPL1200-15	0~15V	0~80A	0~15.75V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-20	0~20V	0~60A	0~21V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-30	0~30V	0~40A	0~31.5V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-60	0~60V	0~20A	0~63V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1200-1H	0~100V	0~12A	0~105V	≤100mV	0.1V	0.01A	0.1V	0.1V	0.01A
UPL1200-120	0~120V	0~10A	0~126V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.01A
UPL1200-150	0~150V	0~8A	0~157.5V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-2H	0~200V	0~6A	0~210V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-3H	0~300V	0~4A	0~315V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-4H	0~400V	0~3A	0~420V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-5H	0~500V	0~2.4A	0~525V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1200-6H	0~600V	0~2A	0~630V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
Dimensions	Current <100A: 425W×88H×463D mm (2U) Current ≥100A: 425W×88H×503D mm (2U-L)
Weight	Approx 11kg
AC Input	1φ3W (L, N, PE), 220V±10% 47~63Hz

Remarks①: Load Regulation: CV≤0.21%+2LSB

Model (1500W)	Rated Output			Voltage Ripple	Programming Resolution			Display Resolution
Model (1500W)	V	A	OVP	Voltage Ripple	V	A	OVP	V	A
UPL1500-12^①	0~12V	0~125A	0~12.6V	≤50mV	0.01V	0.1A	0.01V	0.01V	0.1A
UPL1500-15	0~15V	0~100A	0~15.75V	≤50mV	0.01V	0.1A	0.01V	0.01V	0.1A
UPL1500-20	0~20V	0~75A	0~21V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1500-30	0~30V	0~50A	0~31.5V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1500-60	0~60V	0~25A	0~63V	≤50mV	0.01V	0.01A	0.01V	0.01V	0.01A
UPL1500-1H	0~100V	0~15A	0~105V	≤100mV	0.1V	0.01A	0.1V	0.1V	0.01A
UPL1500-150	0~150V	0~10A	0~157.5V	≤100mV	0.1V	0.01A	0.1V	0.1V	0.01A
UPL1500-2H	0~200V	0~7.5A	0~210V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1500-3H	0~300V	0~5A	0~315V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1500-4H	0~400V	0~3.75A	0~420V	≤100mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1500-5H	0~500V	0~3A	0~525V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
UPL1500-6H	0~600V	0~2.5A	0~630V	≤200mV	0.1V	0.001A	0.1V	0.1V	0.001A
Dimensions	Current <100A: 425W×88H×463D mm (2U) Current ≥100A: 425W×88H×503D mm (2U-L)
Weight	Approx 11.5kg
AC Input	1φ3W (L, N, PE), 220V±10% 47~63Hz
