개요

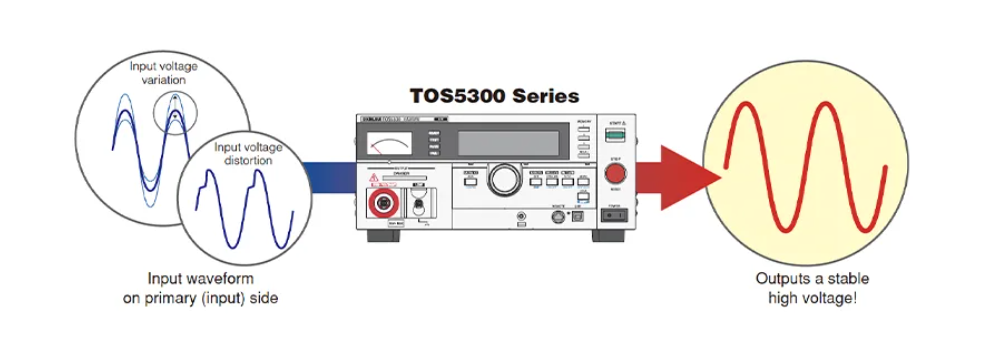

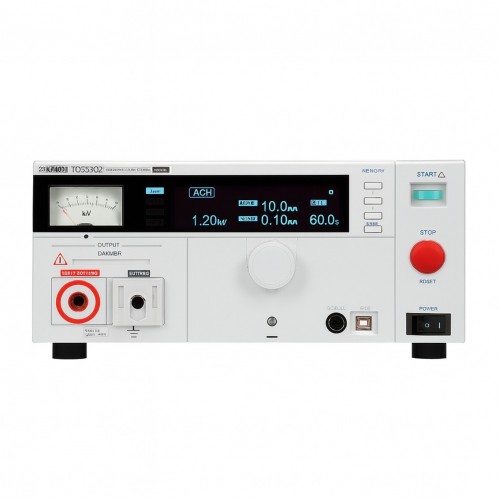

일정하고 안정적인 출력으로 AC 내전압 시험 성공! [ 입력 전압 변동률 : ± 0.3% ]

기존의 내전압 시험기는 슬라이드 변압기를 사용하여 AC 라인의 입력 전압을 승압 및 출력합니다. 이 슬라이드 변압기 방식을 사용하면 입력 전압 변동이 출력에 영향을 미쳐 시험이 제대로 수행되지 않습니다. 또한, EUT에 인가되는 왜곡 전압이 신제품의 고장(부품 열화 촉진)을 초래할 수 있습니다. TOS5300 시리즈는 AC 라인 변동에 영향을 받지 않고 안정적인 고전압을 출력할 수 있는 고효율 PWM 증폭기를 탑재하여 전압 변동이 큰 지역에서도 "안전하고", "안정적이며", "신뢰성이 높은" 시험을 안심하고 수행할 수 있습니다.

고정밀/고해상도/고속

±1.5% of reading(500V 이상) / 최소 분해능 1V의 전압계와 ±1.5% of reading(1mA 이상) / 최소 분해능 1μA의 전류계를 포함한 고정확도, 고분해능 True RMS 측정 회로를 탑재했습니다. 또한, ±1.5% of reading의 판정 정확도를 달성하는 자동 범위 기능도 탑재했습니다. 하한 판정 정확도는 상한 판정 정확도와 동등한 수준의 성능을 달성하여 테스트 리드의 접촉 불량이나 단선을 감지할 수 있습니다. 또한, 고정밀, 고분해능, 고속 측정 및 판정 기능 덕분에 0.1초의 시험 시간으로 빠른 판정을 실현하고 신뢰할 수 있는 시험을 수행할 수 있습니다.

전 세계 입력 전압 지원

TOS5300입력 전원 공급 장치를 변경하지 않고도 어느 나라에서나 사용할 수 있습니다. 이 계측기는 입력 전원 환경에 의존하지 않습니다. 50/60Hz 주파수에서 안정적인 시험 전압을 공급합니다.

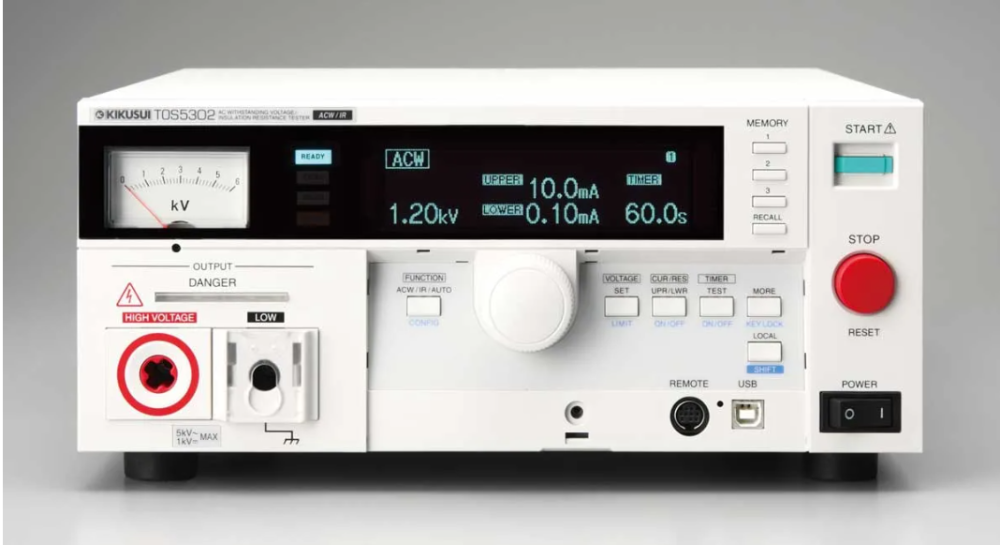

출력단자의 새로운 디자인으로 안전성과 기능성이 향상되었습니다.

작업자와 환경의 안전을 고려하여 HIGH 측의 출력 단자는 제어 영역에서 가장 먼 위치에 배치되었습니다.자유 회전 메커니즘은 케이블의 꼬임(또는 파손)을 방지합니다.또한, 본체의 LOW 단자에 대한 잠금 기능이 있으므로 금속판이 더 이상 LOW 측의 테스트 리드에 부착되지 않아 테스트 리드의 손상을 방지합니다.이러한 돌출된 구성 요소가 제거되었기 때문에 TOS5300은 장치가 다른 위치로 이동할 때와 같은 예기치 않은 사고를 방지할 수 있습니다.또한 테스트 리드가 무언가에 걸리거나 테스트 리드에 예기치 않은 응력이 가해지는 경우 High(고전압) 테스트 리드는 쉽게 분리되도록 설계되었지만 Low(접지) 테스트 리드는 분리되지 않도록 설계되었습니다.삽입 오류를 방지하기 위해 케이블의 색상 코딩은 HIGH(빨간색)와 LOW(검은색)로 분류되었으며 단자의 플러그 모양도 다르게 설계되었습니다.

보호커버는 생산현장에서 물리적 조작 오류를 방지합니다.

전자 장비 생산 및 검사 라인의 작업자는 전문 기술자가 아닌 경우가 많아 자신도 모르게 설정을 변경하거나 패널을 잘못 조작할 가능성이 높습니다. 이를 방지하기 위해 키 잠금 기능과 패널 조작을 물리적으로 차단하는 커버가 제공됩니다.

택트 타임 단축

택트 타임을 단축하면 생산성이 향상됩니다. 그러나 테스트 시간이 측정 응답 속도보다 빠를 경우, 택트 타임을 단축하면 측정 정확도가 저하될 수 있다는 문제가 있었습니다. TOS5300 시리즈는 테스트 시간을 0.1초부터 설정할 수 있도록 개발되었습니다.

[ 주요 특징 ]

* PWM 앰프 시스템은 매우 안정적인 출력을 제공

* 5kV/100mA(500VA)의 AC 내전압 시험

* 전압계의 경우 500V 이상, 전류계의 경우 1mA 이상에서 판독값의 ±1.5%의 고정밀 측정

* 상승/하강 시간 제어

* 키 잠금 장치 및 액추에이터 커버

* USB 인터페이스 장착

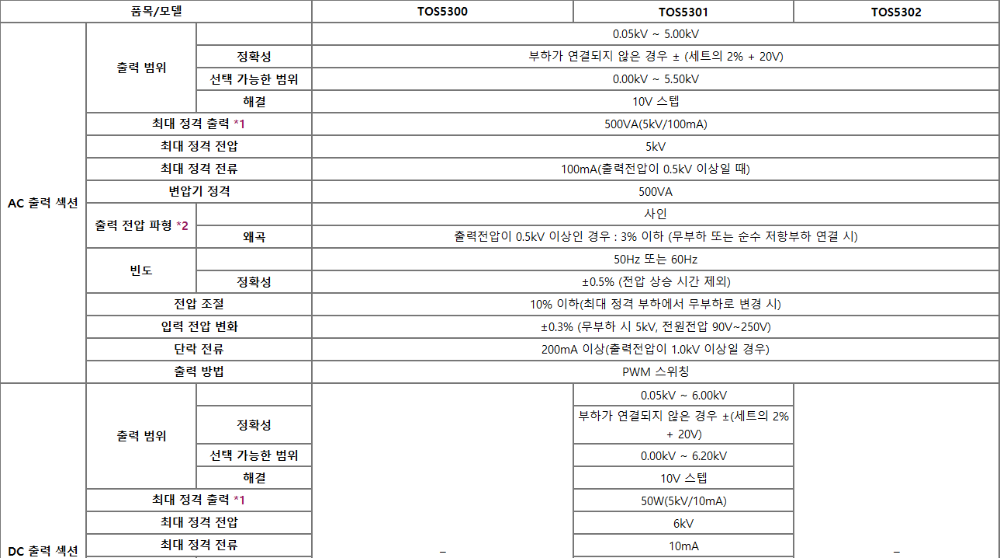

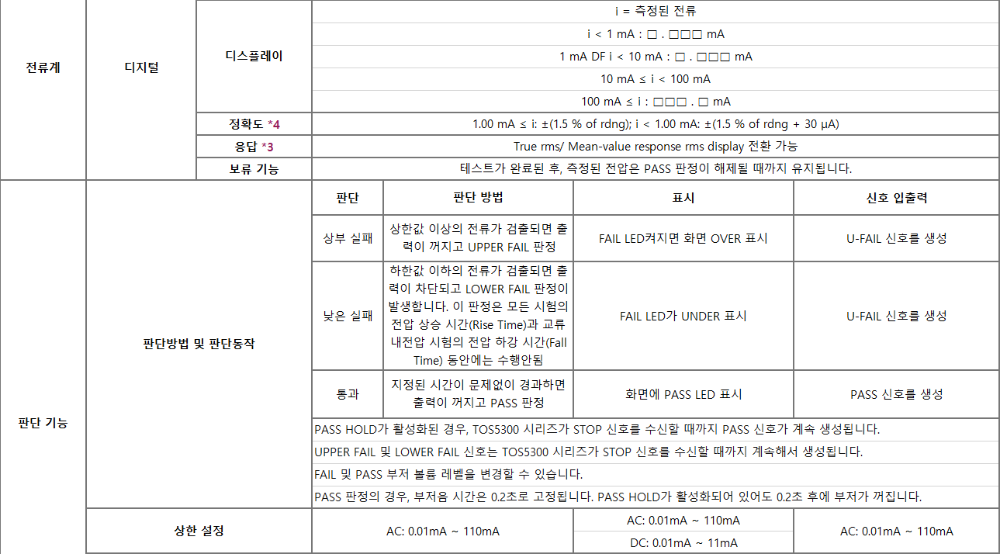

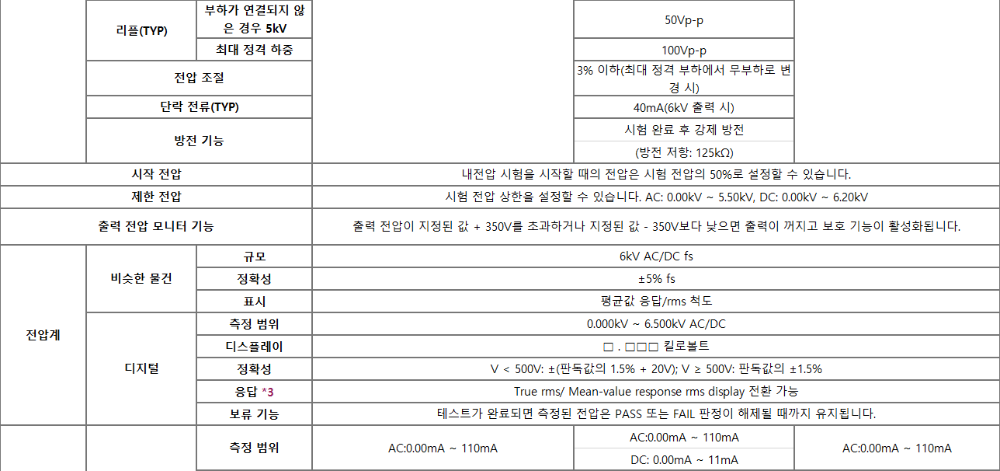

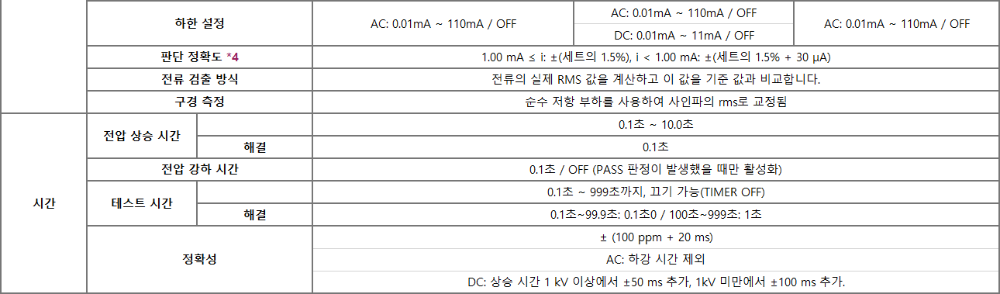

[ 모델별 사양 ]

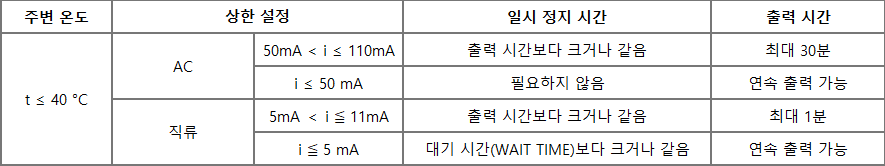

*1 . 출력 시간 제한에 관하여: 내전압 시험에 사용되는 전압 발생기의 방열 성능은 크기, 무게, 비용 등을 고려하여 정격 출력의 절반으로 설계되었습니다. TOS5300 시리즈는 다음 제한 내에서 사용하십시오. 이 제한을 초과하여 제품을 사용하면 출력부가 과열되어 내부 보호 회로가 작동할 수 있습니다. 이 경우 시험을 중단하고 TOS5300 시리즈가 정상 온도로 돌아올 때까지 기다리십시오.

(출력시간 = 전압상승시간 + 시험시간 + 전압하강시간)

*2 . 시험 전압 파형에 관하여: 전압에 따라 용량이 달라지는 DUT(예: 세라믹 커패시터로 구성된 DUT)를 부하로 연결하면 파형 왜곡이 발생할 수 있습니다. 그러나 시험 전압이 1.5kV인 경우 1000pF 이하의 용량의 영향은 무시할 수 있습니다. 제품의 고전압 전원은 PWM 스위칭 방식을 사용하므로 시험 전압이 500V 이하인 경우 스위칭 및 스파이크 노이즈 비율이 큽니다. 시험 전압이 낮을수록 파형 왜곡이 커집니다. *3 . True rms 및 평균값 응답 모두 측정 정확도를 충족하려면 50ms 이상의 응답 시간이 필요합니다. *4 . 전류계 및 판정 정확도에 관하여: AC 내전압 시험 중에는 측정 리드 및 지그와 같은 품목의 부유 용량에도 전류가 흐릅니다. 부유 용량에 흐르는 이 전류는 DUT에 흐르는 전류에 더해지고, 이 두 전류의 합이 측정됩니다. 특히 높은 감도와 정확도로 판단을 내리려면 상한값과 하한값을 추가하는 등 부유 용량에 흐르는 전류를 제한하는 방법을 고려해야 합니다.

애플리케이션(Data Acquisition for TOS5300)

Data Acquisition for TOS5300은 당사의 내전압 시험기 TOS5300 시리즈의 테스트 결과를 수집하고 관리하는 소프트웨어입니다. Data Acquisition for TOS5300을 사용하면 데이터의 저장, 검색, 인쇄를 간편하게 수행할 수 있으며, PC에서 테스트 실행 및 정지를 쉽게 수행할 수 있습니다.
