[ 제품 소개 ]

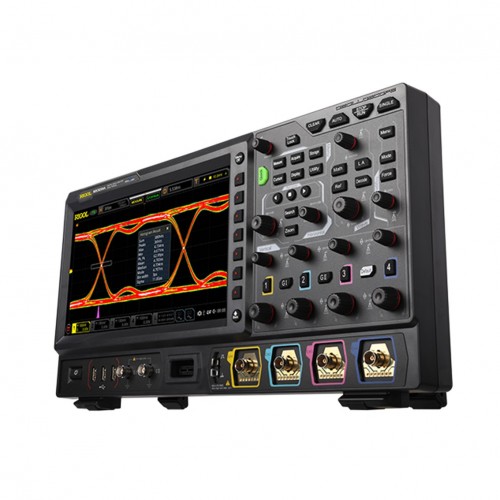

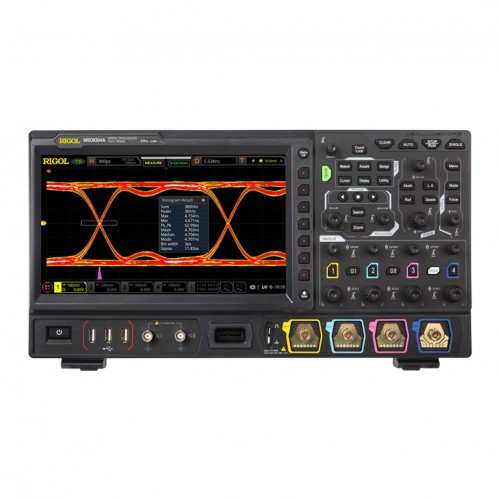

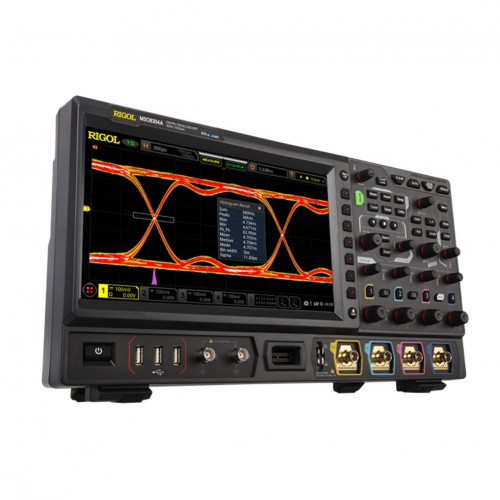

MSO8000 시리즈 오실로스코프는 새로운 UltraVision II 아키텍처 및 혁신적인 Phoenix 칩셋으로 구현되는 현대적이고 유연한 사용자 인터페이스와 동급 최고의 샘플링 및 메모리 깊이를 결합합니다. 각각 4개의 아날로그 채널이 있는 600MHz, 1GHz 및 2GHz 모델을 갖춘 MSO8000 시리즈는 고속 엔지니어링 벤치에 RIGOL의 UltraVision II 성능을 제공합니다. MSO8000은 또한 영역 트리거링, 하나에 7개의 계측기, 향상된 FFT, 컬러 그레이딩, 높은 샘플링 속도, 딥 메모리 및 전체 메모리로 지원되는 히스토그램을 비롯한 다른 UltraVision II 기능 외에도 지터 및 실시간 눈 분석 기능을 추가합니다.

[ 주요특징 ]

뛰어난 및 샘플링 속도
..MSO8000A 시리즈 디지털 오실로스코프는 최고의 3GHz 아날로그과 10GSa/s 샘플링 속도를 제공합니다. 저대역폭 모델은 언제든지 소프트웨어를 통해 3GHz(단일 채널 모드)로 업그레이드할 수 있으므로 작은 파형 세부 정보를 볼 수 있도록 신호 충실도와 100ps(최소 시간 기준에서 최대 2ps)의 낮은 분해능을 보장합니다.

경제적이고 실용적인 시력 차트 사전 테스트
..아이 패턴 측정에 오실로스코프를 사용하면 사용자가 디지털 신호의 전송 품질을 시각적으로 표시할 수 있으므로 시스템의 코드 간 간섭 강도를 이해하고 시스템 설계를 개선할 수 있습니다. 종종 디지털 신호의 품질 검증이 필요한 상황에서는 아이 그래프 기능이 있는 MSO8000A 디지털 오실로스코프가 현명한 선택입니다.

다양한 디스플레이를 지원하는 지터 분석

최대 600kwfms/s의 캡처 속도
..최대 600000wfms/s의 파형 캡처 속도는 데드 타임을 줄이고 신호에서 버 및 기타 우발적 이벤트를 쉽게 찾을 수 있도록 하여 엔지니어의 디버깅 효율성을 크게 향상시킵니다.

전체 메모리 하드웨어 측정
더 이상 화면에 보이는 파형 효과에 국한되지 않고 다중 주기 고주파 신호 테스트에 대해 정확한 결과를 얻을 수 있습니다.

500Mpts 딥 스토리지, 최대 450000 프레임의 하드웨어 파형 기록
..MSO8000A 시리즈는 500Mpts의 저장 깊이를 기본으로 제공하며 하드웨어 파형 기록 기능은 세그먼트 저장 기술을 채택합니다. 트리거 조건을 설정하여 사용자가 관심 있는 신호를 선택적으로 캡처 및 저장하고 신호에 시간을 표시할 수 있습니다. 이것은 캡처의 효율성을 보장할 뿐만 아니라 파형 관찰을 위한 총 시간을 더욱 확장합니다.

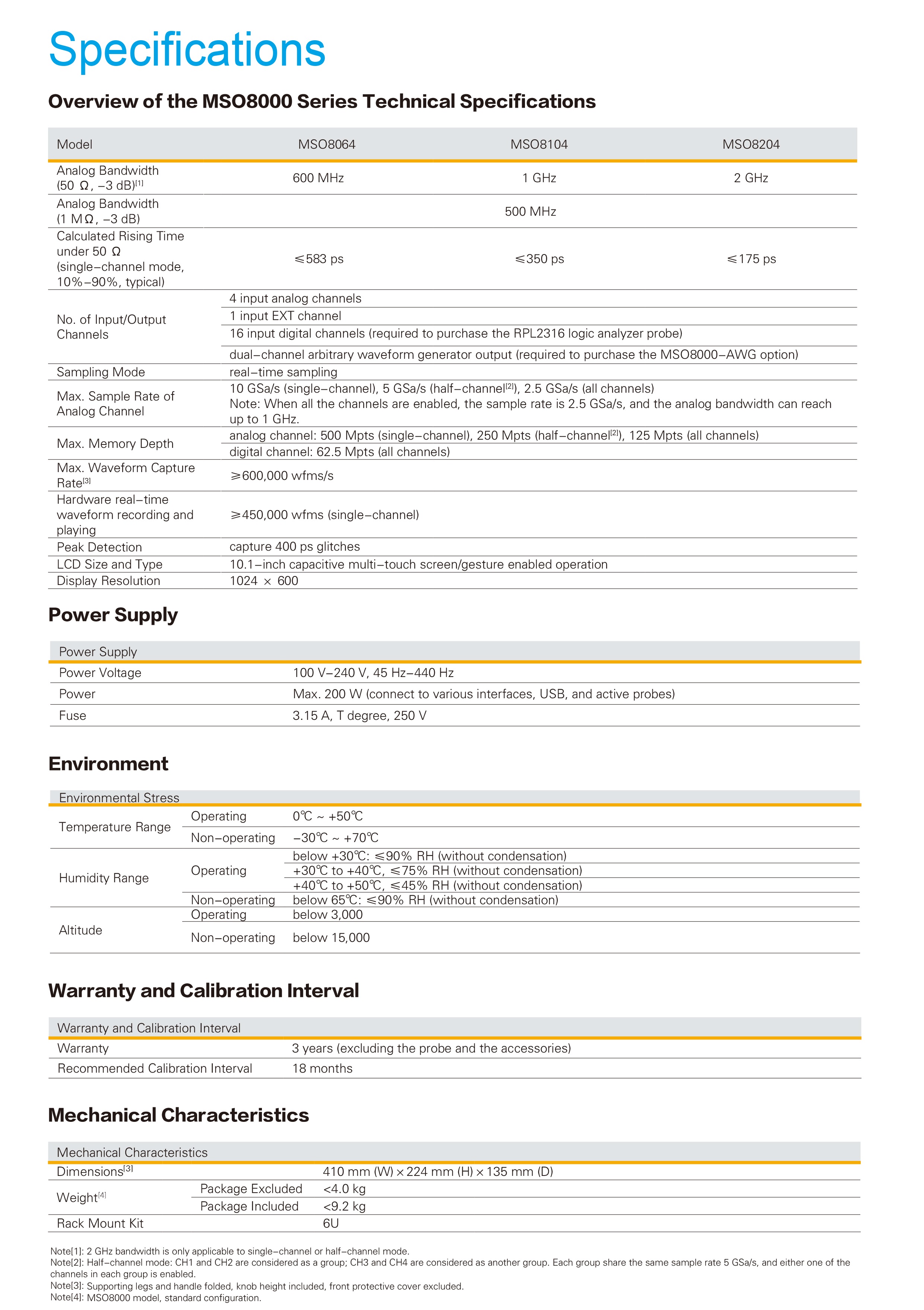

[ 모델별 비교 ]
