스니퍼4D 대기질 측정

드론 및 자동차 탑재,실시간 미세먼지 측정 스마트 시스템

스니퍼4D - 환경부,지자체 환경과 60곳 납품, 교육

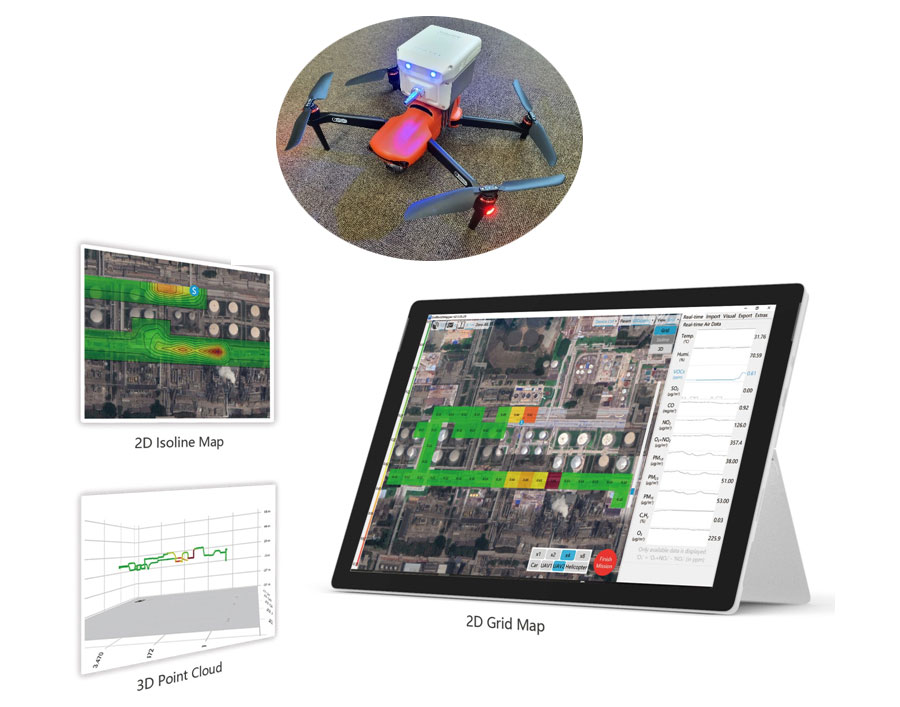

스니퍼4D란?

드론과 자동차탑재 Multi-gas Detection & Mapping System

Sniffer4D는 다중 가스 감 지하드웨어와 강력한 분석 소프트웨어로 구성됩니다.

이 시스템은 실시간 3D 가스 농도 분포를 측정하고 즉각 시각화할 수 있습니다.

신속하고 유용한 대기정보를 제공함으로써, Sniffer4D는 석유 가스산업,
환경기관 및 연구자가 업무 효율을 향상시키고 위험을 완화하며 비용을 절감할 수 있도록 합니다.

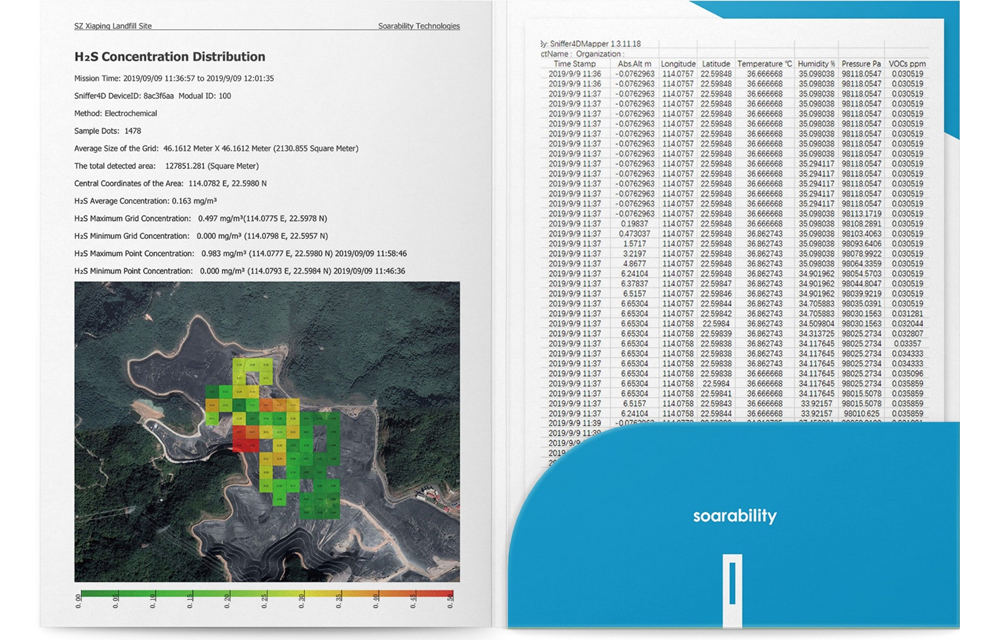

스니퍼4D 리포트 - 한글PDF, 엑셀, 동영상

데이터수집에서 결과리포트까지 [원클릭(One Click)분석리포트]

미션종료 후 버튼을 클릭하여 주요 결과를 포함하는 미션보고서를 생성하거나
모든 측정데이터를 포함하는 CSV 파일을 생성할 수 있습니다.

대기측정 보고 업무를 한결 수월하게 합니다.

스니퍼4D 적용분야

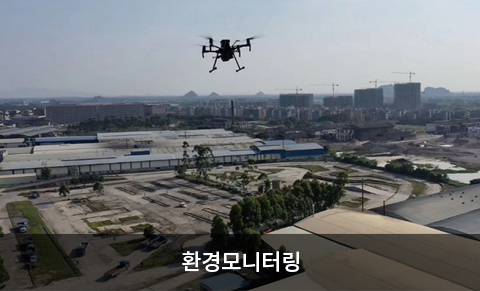

측정 목적 지역을 빠르게 스캔하여 3D로 대기오염분포를 실시간으로 얻을 수 있습니다. 배출원의 정확한 위치를 파악하고, 대기오염이 어떻게 확산 이동하는지 등을 파악하는데 사용할 수 있습니다.

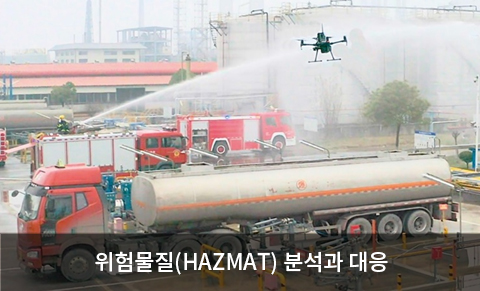

응급상황이 발생 시, 팀의 건강과 안전을 위험에 빠뜨리기 전에, Sniffer4D를 통하여 독성가스의 종류와 확산을 신속하게 식별하고 안전사고를 미연에 방지할 수 있습니다.

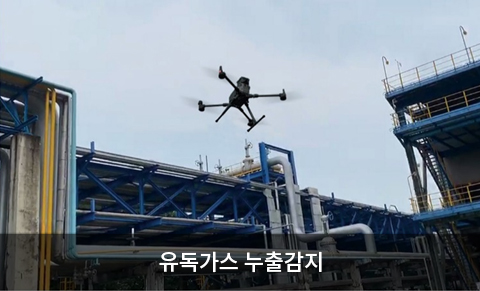

석유 및 가스플랜트 내 특정 가스의 정보를 효율적으로 수집합니다.
이 정보를 사용하여 누출이 의심되는 지점을 찾고 유해 물질의 확산을 확인할 수 있습니다.

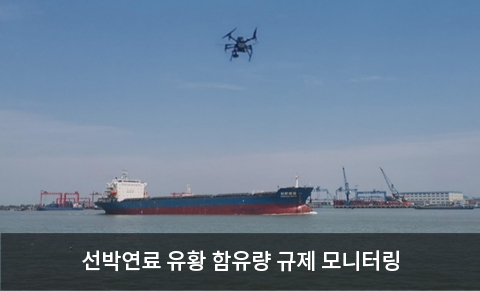

Sniffer4D를 선박 플럼(선박의 배기가스 배출구) 위에 띄우면 내장된 환원(Inversion) 알고리즘을 사용하여 선박의 연료 황함량(FSC)을 자동으로 추정할 수 있다.(선박 연료 유황 함유량 규제_2020년 1월 시행)

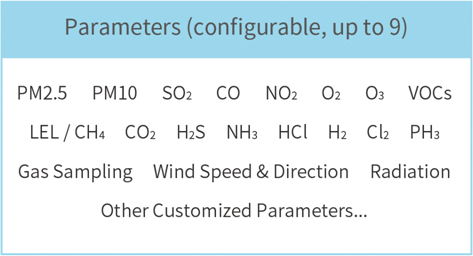

동시 최대 9가지 대기가스 감지

Sniffer4D는 한 번에 최대 9개의 가스농도 분포를 얻을 수
있습니다. 사용자가 측정 목적에 맞는 센서 구성을 유연하게
선택하거나 변경할 수 있습니다.

Examples :

- 대기질모니터링 :PM, O3, NO2, CO, SO2

- 위험물질 분석대응 :VOCs, CH4, CO, Cl2, O2, NO2, H2S

- 가스누출 감지 :VOCs, CH4, H2S, SO2

- 방사능 측정감지

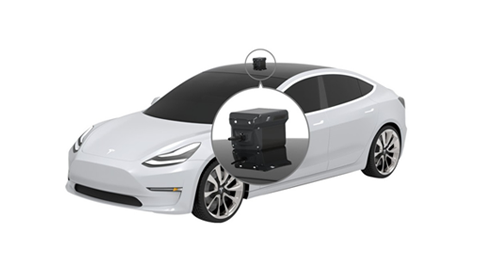

스니퍼4D 운송수단

전자파 차단 알루미늄케이는 전자파 차단 뿐만 아니라 진동 및 경량성,유연성을 보장한다.

또한 데이터 복구 알고리즘과 자동 데이터 백업은 최고 수준의 데이터 무결성을 보장합니다.

Sniffer4D 특징

Plug & Play

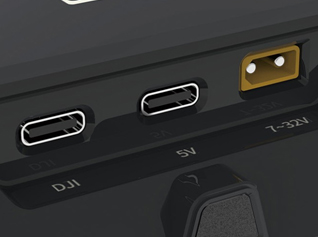

파워 케이블의 연결 즉시 Sniffer4D 내장형 LTE 연결과 GNSS를 통해 자동 작동합니다.

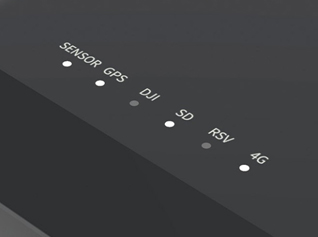

Status LED
Sniffer4D의 6가지상태 LED는 사용자가 작업 상태를 빠르게 이해할 수 있도록 하여 작업 효율성을 높일 수 있습니다.

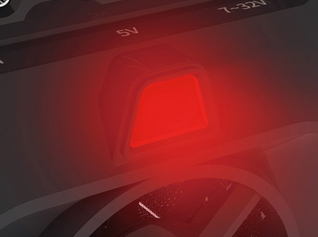

Front&Back Warning LED
스나퍼4D의 고휘도경고등은 가스 농도에 따라 색을 바꿀 수 있어 현장 담당자에게 위험을 즉시 알릴 수 있습니다.

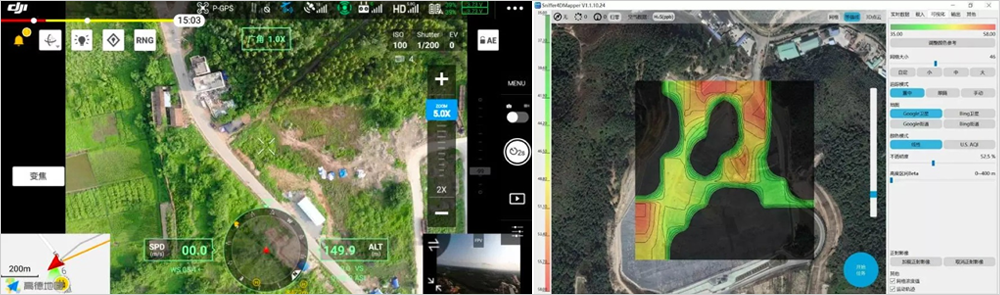

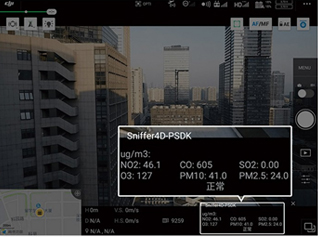

완벽한 드론과의 통합 체계
Sniffer4D는 DJI Payload SDK를 통해 DJI Pilot 화면에 실시간데이터를 보여 줍니다. 다른 드론플랫폼과의 통합도 Sniffer4D, s API를 통해 가능합니다.

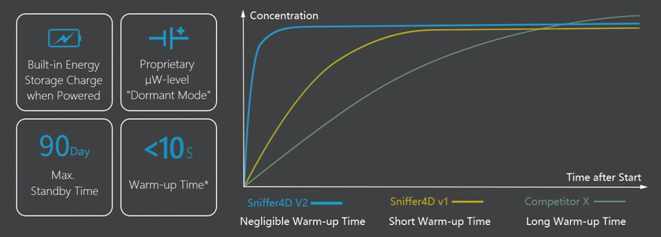

워밍업(Warming-up)시간의 획기적인 단축
Sniffer4D가 전원으로부터 분리되면 자동으로 "휴먼모드"로 들어가나 여전히 측정과 감지 기능은 작동하고있다. 따라서, Sniffer4D의 전원이 다시 켜지면, 센서의 워밍업 시간이 거의 필요없게 되어 사용자들이 시간의 비효율적인 낭비를 줄일 수 있습니다.

Sniffer4D 신뢰성

Advanced
Hardware & Algorithm Design

Sniffer4D의 우수한 데이터선 형성, 반복성, 신뢰성
및 짧은 응답 시간 보장

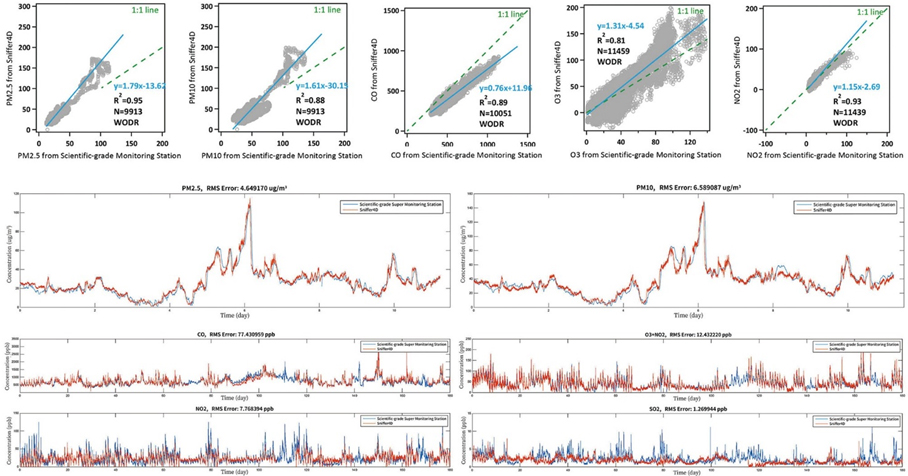

과학등급측정소(Jinan University.China)와의 공동 비교 테스트에서 업계 최고의 데이터 품질 증명(R2 0.81-0.95)

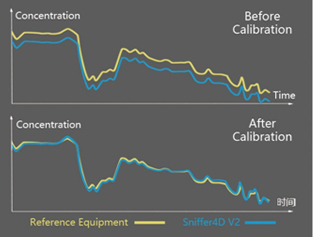

Sniffer4D 쉬운 교정

모든 Sniffer4D는엄격한 캘리브레이션을 통해 출하됩니다.

우리는 6개월마다 기기를 재 교정할 것을 권장하며 일반적으로 Sniffer4D를 보정하는 방법은 3가지가 있습니다.

DataLearning
Sniffer4D의 장기 데이터와 비교대상의 참고 모니터링 장비(동일한위치에배치)를 비교하여 파라미터를 보정할 수 있습니다.

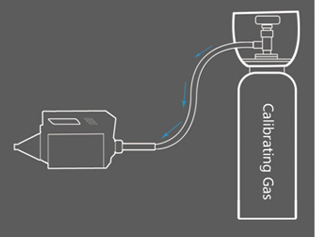

CalibratingGas
정해진 농도의 보정가스를 통하여 보정할 수 있습니다.

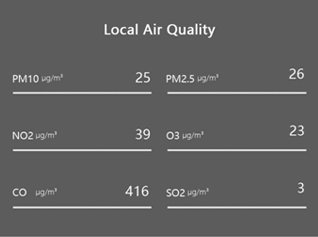

QuickAdjustment
해당지역의 AQI 정보를 통하여 파라미터를 보정 할 수 있습니다.

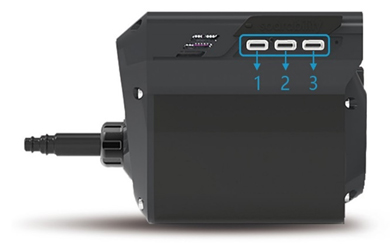

Sniffer4D 확장성

1. 가스샘플링 모듈: 본 모듈은 완전한 샘플링 후 자동으로 중단됩니다.
2. 외부기기와의 연결: 풍향/풍속 측정 모듈ThermoFisher PDR-1500

방사선 감지 모듈2BTechPOM
3. API Port: 2차개발을 위해 다른 장치(예: 비행제어기)와 통신
외부통신모듈(예: 사설 LTE 모듈) 연결

무선 소프트웨어 업데이트에는 새로운 특징과 기능이 추가되었습니다.

Sniffer4D 주요기능 비교

Sniffer4D V2: 하드웨어 본체

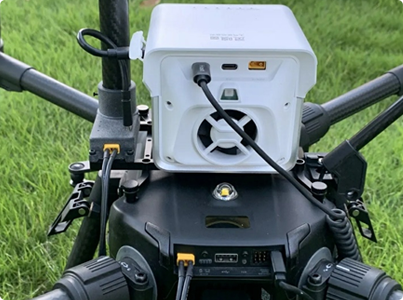

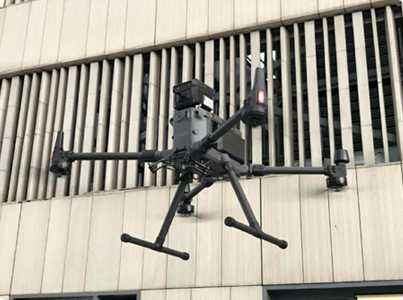

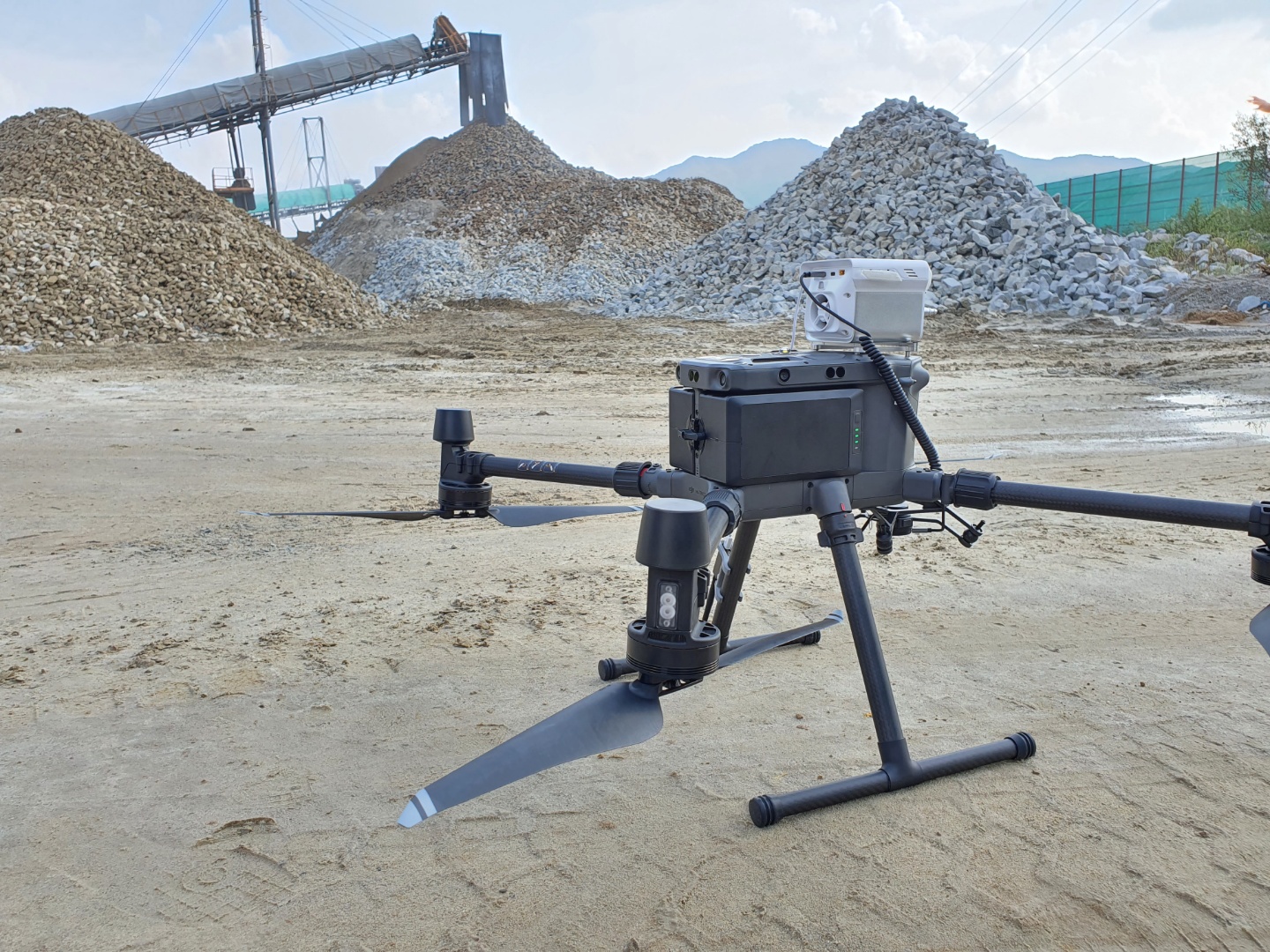

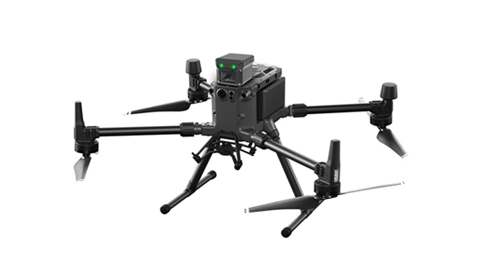

드론 장착 예시

	V2
본체 구성	S4D V2본체+소프트웨어 GPS/RF통신/LTE

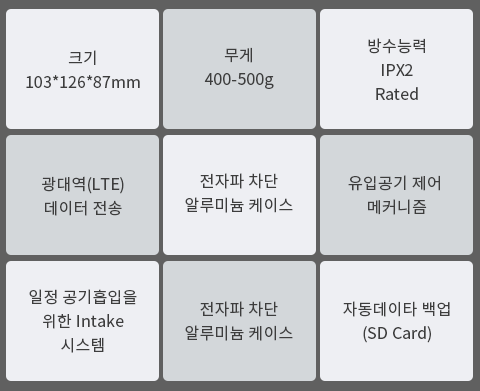

크기	103 x 126 x 87 mm
무게	400g ~ 500g(가스채집 샘플링모듈 포함시 900g)
재질	알루미늄 케이스
센서	Alpha Sensor(UK)/TowerPlant(CN)외
주요 특징	(옵션)세계최초 방사능 측정 풍향,풍속 측정 가스 포집기 장착 짧은 워밍업 측정 가스농도외부LED표시
