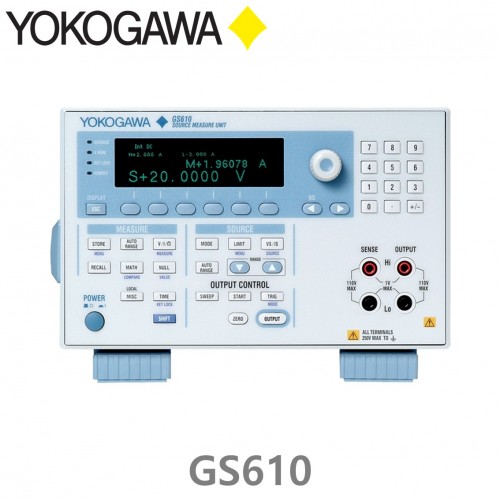

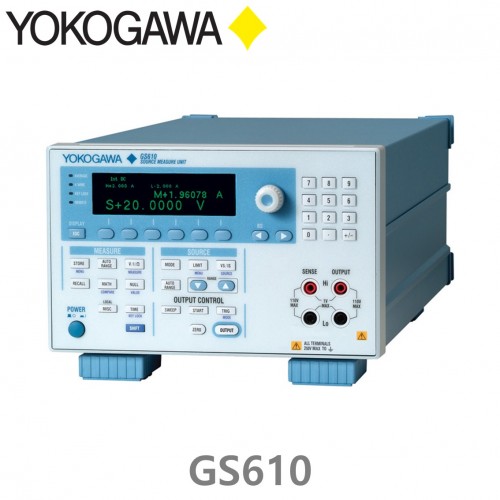

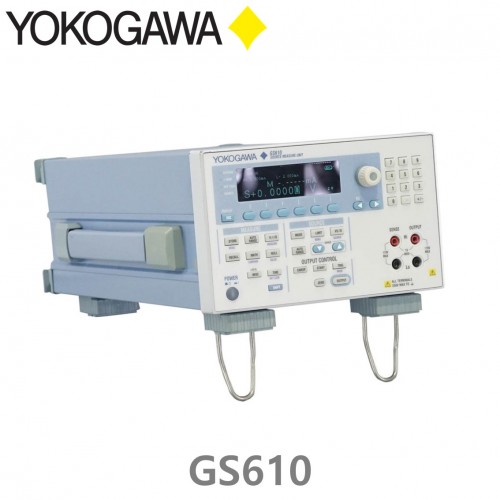

GS610은 전압/전류 생성 및 측정 기능을 통합한 매우 정확하고 기능이 뛰어난 프로그래밍 가능 전압/전류 소스입니다. 최대 출력 전압과 전류는 각각 110V와 3.2A입니다. GS610은 전류 소스 또는 전류 싱크로 작동할 수 있으므로 광범위한 기본 전기 특성을 평가할 수 있습니다. 이 소스 측정 장치는 고용량 요구 사항을 완벽하게 충족하며 원격 제어 및 간편한 파일 작동 기능을 포함하여 사용이 간편합니다.

[ 주요 특징 ]
* 최대 110V/3.2A의 소스 및 싱크 작동(4사분면 작동)
* 기본 정확도: ±0.02%(DC 전압 생성)
* 최대 100μ 간격의 스윕 출력
* 풍부한 스윕 패턴(선형, 로그 및 임의) 제공
* 내부 메모리에 최대 65535 포인트의 소스 측정 데이터 저장
* 웹서버 기능을 이용한 원격제어 및 FTP(옵션)
* USB 저장 기능으로 간편한 파일 조작

[ 전압/전류 생성 및 측정 범위 ]
최대 110V, 3.2A, 60W에서 소스 작동(전류 소스) 및 싱크 작동(전류 싱크)을 포함한 4차원 작동이 가능합니다.
출력 및 측정 분해능은 5.5자리입니다.

전압 생성/측정 범위: 200mV~110V
전류 생성/측정 범위: 20μA~3.2A

[ 최대 출력 전류 ]
±3.2A 및(출력 전압 ±12V 이하에서)
±2A(출력 전압에서) ±30 V 이하)
±1 A (출력 전압 ±60 V 이하에서)
±0.5 A (출력 전압 ±110 V 이하에서)

[ 생성 및 측정 기능 ]
GS610은 정전류원, 정전압원, 전압계, 전류계로 구성됩니다. 각 기능은 다양한 작동 모드로 결합될 수 있습니다.

작동 모드:
전압 생성/전류 측정(VS/IM);
전압 생성/전압 측정(VS/VM);
전류 생성/전압 측정(IS/VM);
전류 생성/전류 측정(IS/IM);
전압 생성(VS);
현재 세대(IS);
저항 측정(VS/IM 또는 IS/VM)

또한 내부적으로 로컬센싱과 원격센싱을 전환하여 2선식 또는 4선식 시스템을 이용한 제어 및 측정이 가능합니다.

[ 다양한 작동 모드 ]
GS610의 전압/전류 생성 블록은 DC 생성 모드 또는 펄스 생성 모드로 동작합니다. 각 생성 모드마다 연속 출력, 선형 스위프, 로그 스위프, 프로그램 스위프의 4가지 작동 모드를 사용할 수 있습니다. 프로그램 스윕 모드에서 사용자는 임의의 스윕 패턴을 정의할 수 있습니다. 출력 레벨은 각 스윕 모드에서 최소 100μs 간격으로 변경될 수 있습니다.

DC 출력 모드  펄스 출력 모드
