UPW 시리즈는 넓은 출력 범위를 커버하는 프로그래머블 스위칭 DC 전원공급장치로, 정격 출력은 1.2kW부터 100kW까지, 정격 전압은 최대 5000V, 정격 전류는 최대 10,000A까지 지원합니다.

UPW 시리즈는 IGBT 모듈 제어 및 PWM 변조 방식을 적용하여 높은 효율, 높은 정밀도, 그리고 우수한 안정성을 제공합니다. 또한 고이득 증폭기 회로 설계를 통해 빠른 응답 속도를 구현하였으며, 회로 개선을 통해 강력한 내노이즈(항간섭) 성능을 확보하였습니다.
능동형 공기 덕트 설계와 최적화된 냉각 채널 구조는 온도 상승을 효과적으로 억제합니다.

과전압 보호(OVP), 과전류 보호(OCP), 과온도 보호(OTP) 기능을 탑재하여 예기치 않은 상황에서도 UPW 시리즈와 부하를 안전하게 보호합니다. 보다 복잡한 응용 환경을 위해 원격 ON/OFF 제어, PV 커브 출력 등 다양한 옵션 기능도 제공됩니다.

UPW 시리즈는 고객 맞춤 사양으로 제작이 가능하오니, 자세한 사항은 별도로 문의해 주시기 바랍니다.

[ 주요 특징 ]

* 최대 출력 전압 5000V, 최대 출력 전류 10000A

* IGBT 모듈 및 19인치 표준 사이즈 적용

* 전압 및 전류에 대한 4자리 LCD 디스플레이

* 정전압 및 정전류 작동, 자동 CV/CC 스위치

* 전면 패널 작동: 사전 설정된 전압 및 전류, 출력 ON/OFF

* 다중 보호: OVP, OCP, OTP 및 OLP

* 과도 응답 시간 5ms

* 시동 중 오버슈트 없음

* 통신: RS232, RS485 및 LAN 인터페이스(1.2kW 및 1.8kW 모델에서는 LAN을 사용할 수 없음)

* 원격 감지 기능: 전압 강하를 보상합니다(300V 이하 모델에만 해당)

* 선택적 기능( 옵셔널 )

  병렬 기능, 병렬 최대 8단위

  리모컨: 출력 전압 및 전류 제어를 위한 0-5V, 0-10V 또는 4-20mA 신호

  원격 ON/OFF 제어: 인터록 루프 또는 12V 입력 제어

  역전류 보호: EUT로부터의 역전류에 의한 전원 공급의 손상으로부터 보호

  역방향 극성 스위치: 양극 및 음극 출력 극성을 역방향으로 변경할 수 있도록 합니다

  태양광 패널 시험을 위한 PV 곡선 출력

  시스템 버스 인터페이스

  사용자 지정 사양 및 기능 허용

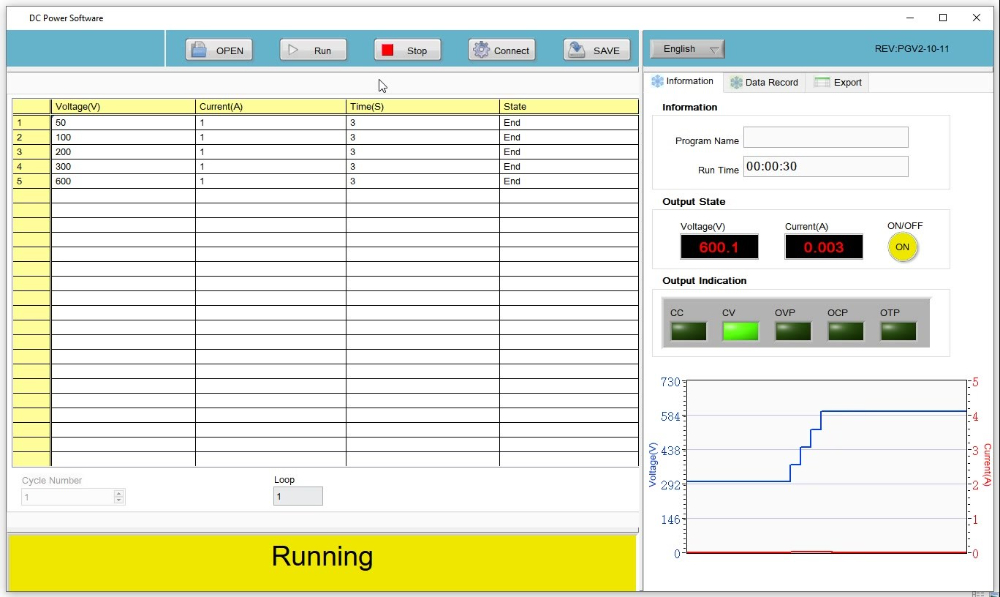

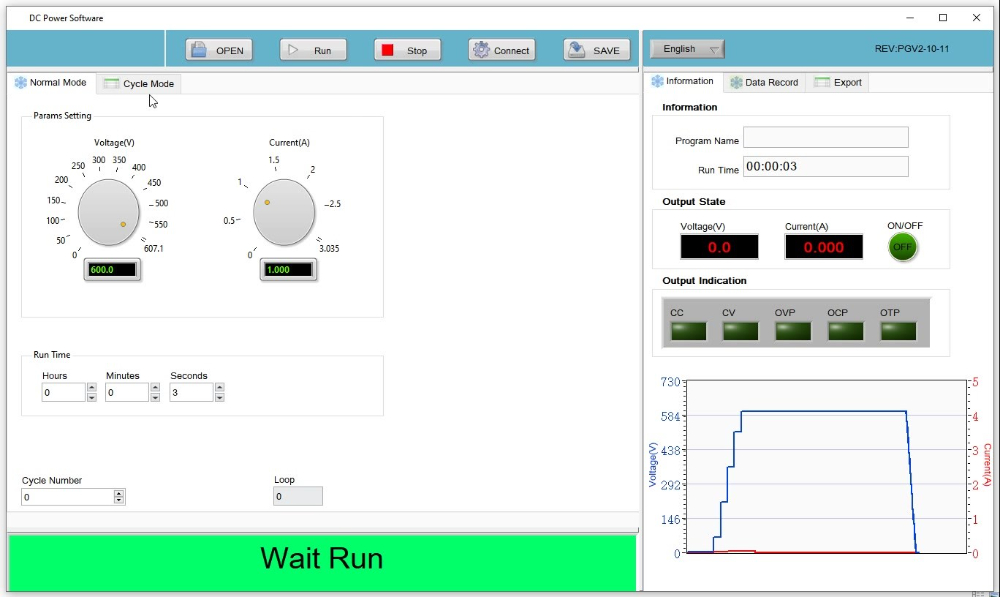

[ 무료 PC소프트웨어 ]

전압, 전류 및 시간 설정 및 피드백, 데이터 기록, EXCEL 파일로 데이터 내보내기 등 다양한 원격 제어 및 샘플링 기능을 지원합니다.

또한 일반 모드(Normal Mode)와 사이클 모드(Cycle Mode) 운전을 지원합니다.

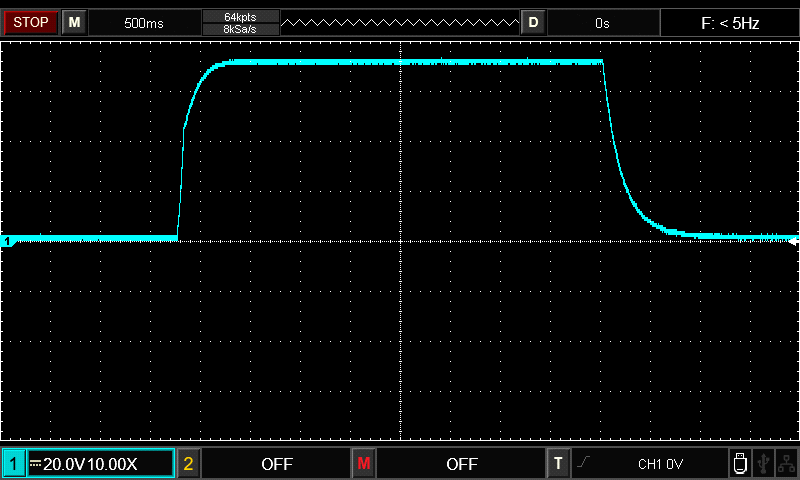

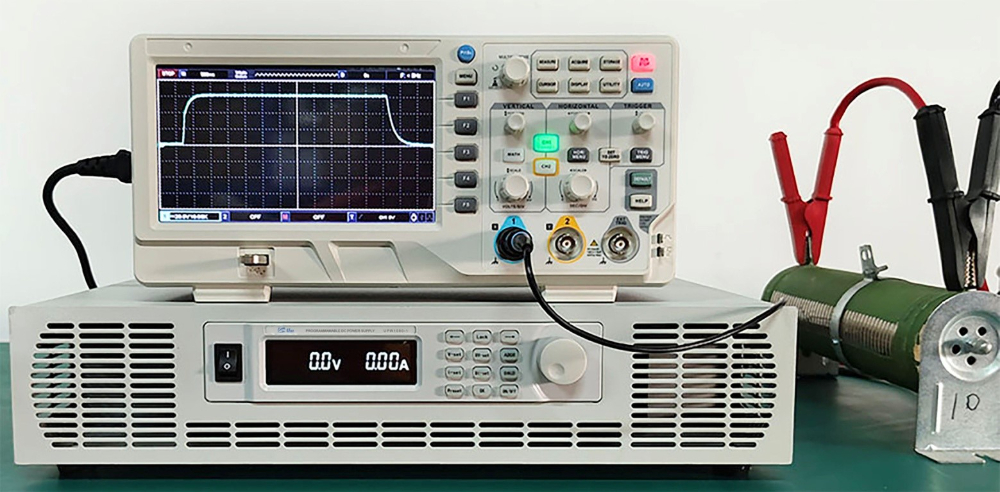

[ 시동 중 오버슈트 없음 ]

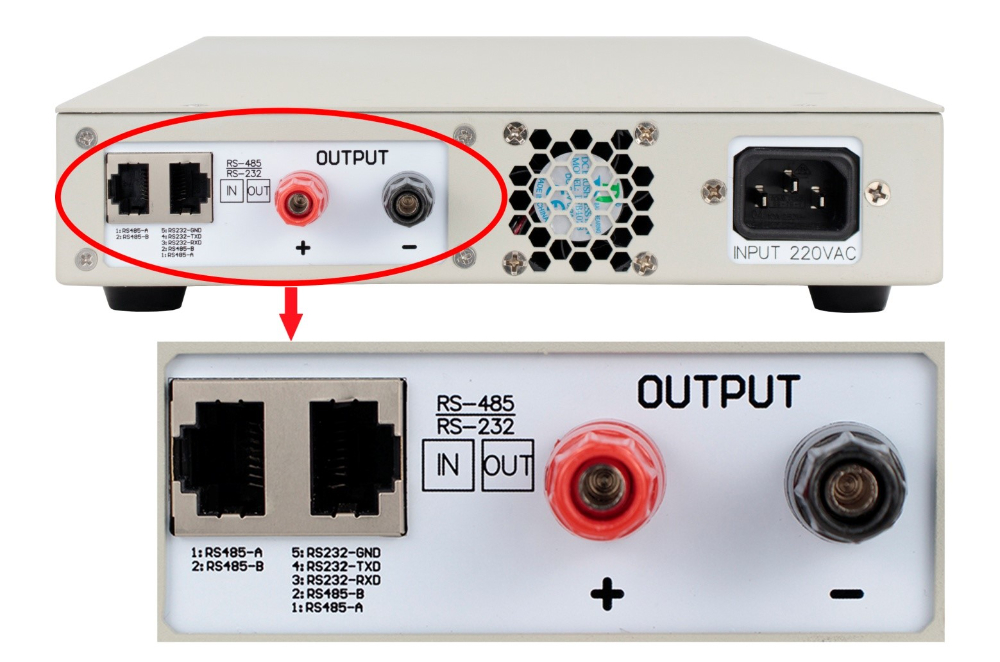

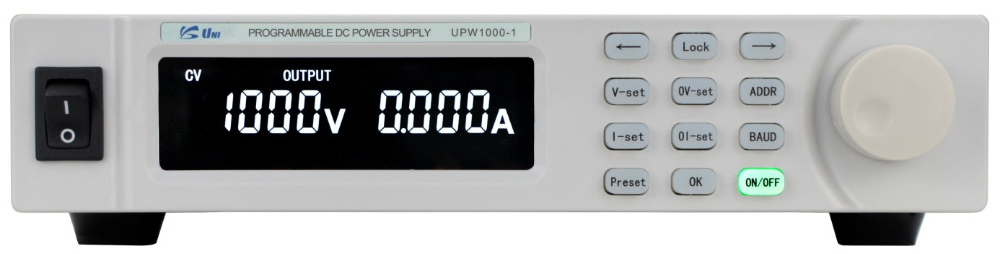

[ 1.2kW ~ 1.8kW 모델, cabinet size 1U half-width ]

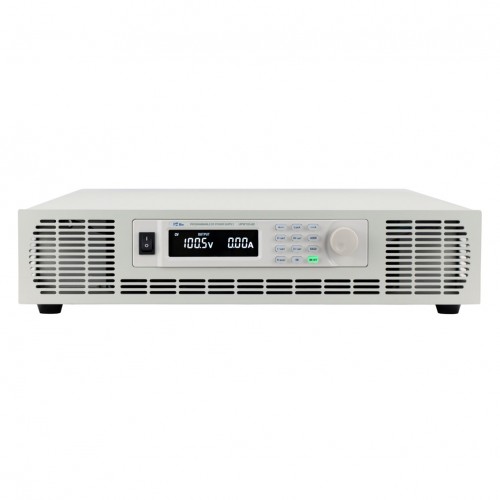

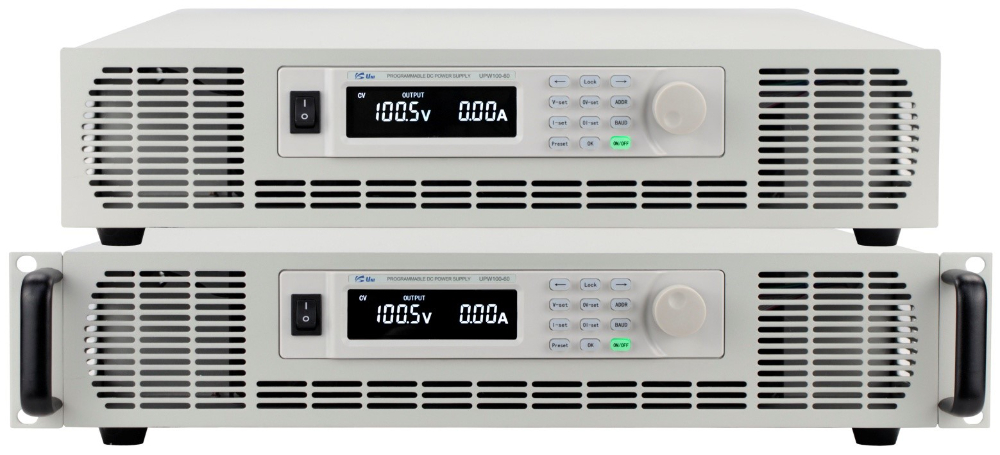

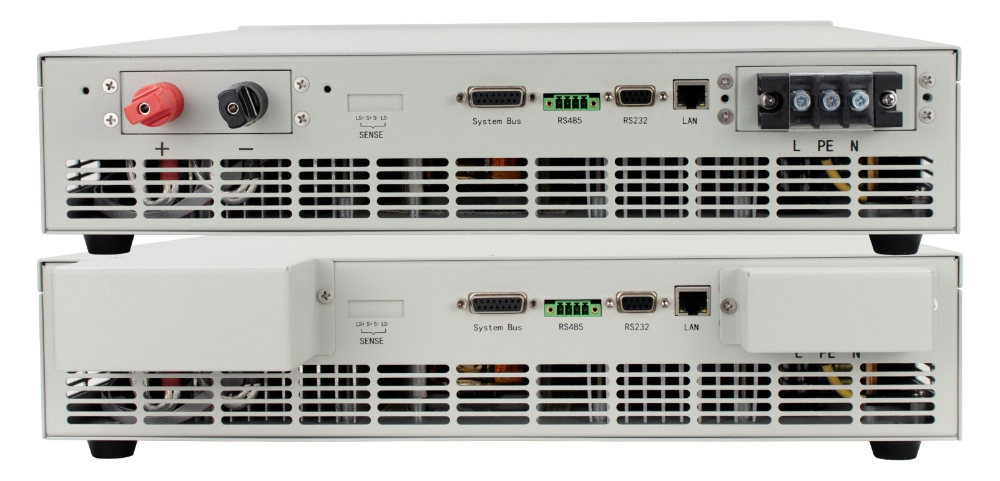

[ 3.6kW ~6kW & 7.5kW 모델, cabinet size 2U ]

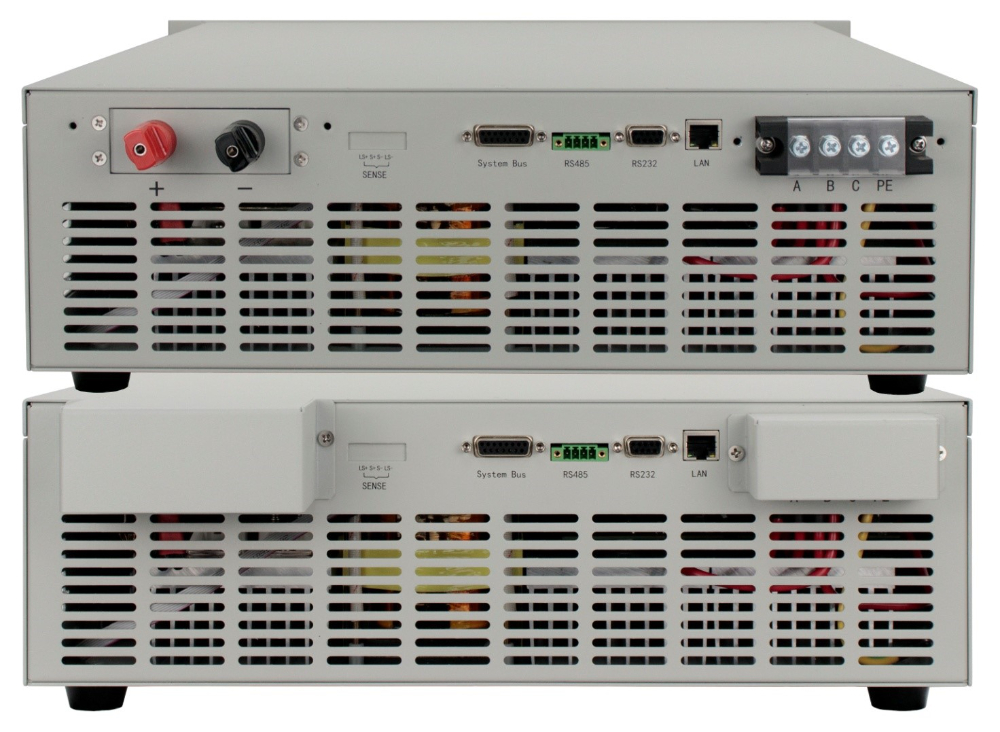

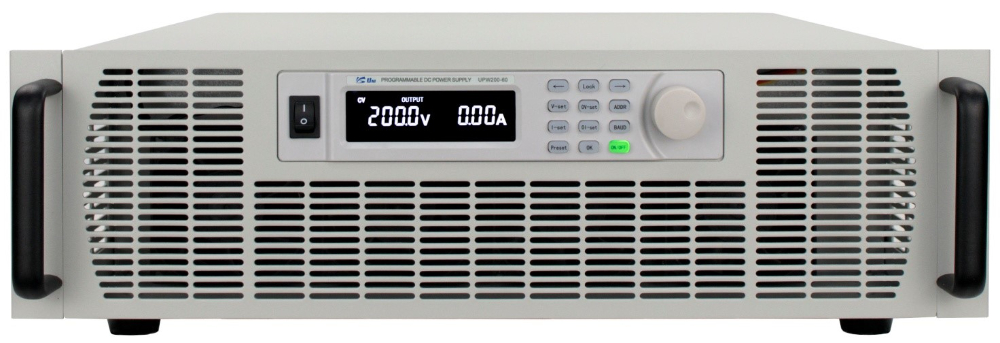

[ 12kW ~ 15kW 모델 cabinet size 3U ]

[ 주요 특징 ]

위 모델들은 참고용으로만 기재되어 있습니다. 주문제작 가능하며 문의주시기 바랍니다. 사양은 사전 공지 없이 변경될 수 있습니다.
