GW Instek은 동급에서 뛰어난 기능을 제공하는 최초의 기본 레벨 듀얼 채널 임의 함수 발생기인 AFG-2225를 출시합니다. 두 채널 모두 차동 또는 IQ 신호와 같은 듀얼 신호 애플리케이션에 적합한 동일한 특성을 갖추고 있습니다. 뛰어난 비용 성능 가치로 인해 AFG-2225는 개발 프로세스를 가속화하는 실용적인 도구가 됩니다.

두 채널의 주요 특징은 10Vpp 출력 진폭, 1uHz 분해능의 25MHz 주파수 대역폭, 사인파, 사각파, 램프(삼각형) 및 노이즈의 내장 파형입니다. 사각파의 1%~99% 조정 가능한 듀티 사이클은 펄스 신호 소스로 사용할 수 있습니다. 임의 파형의 경우 사용자는 66개의 내장 파형을 편집하거나 완전히 새로운 파형을 만들 수 있습니다. 또한 AFG-2225는 다양한 통신 분야에 적용할 수 있는 AM/FM/PM/FSK/SUM 변조, 스윕, 버스트 및 주파수 카운터 기능을 제공합니다.

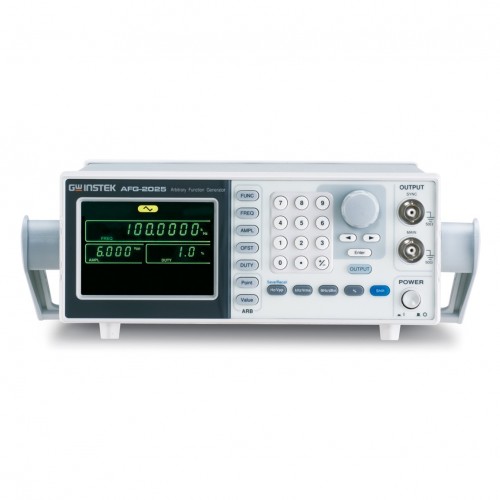

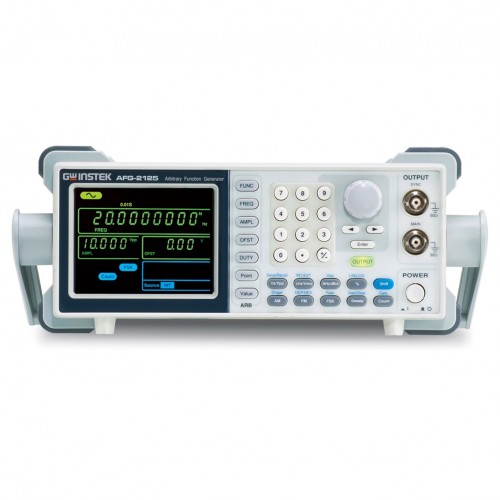

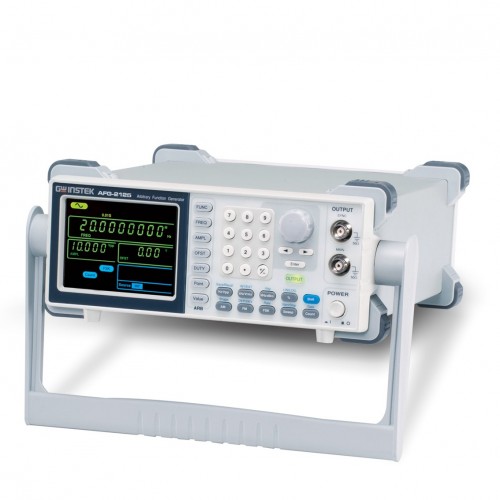

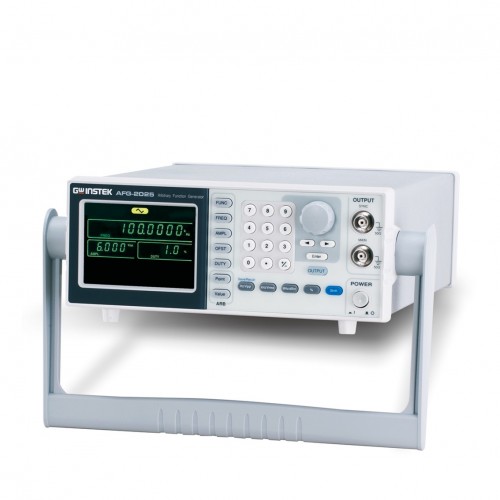

직관적이고 사용자 친화적인 인터페이스 외에도 3.5인치 컬러 LCD는 출력에서 제시된 실제 파형을 포함한 포괄적인 작동 정보를 표시합니다. USB 호스트 및 장치 인터페이스는 AFG-2225를 다른 장치와 연결하도록 장착되어 있어 더욱 실용적인 사용을 위한 파형 생성의 유연성을 제공합니다. GW Instek AFG-2100/2000 시리즈 임의 함수 발생기는 사인파, 사각파(펄스), 램프파(삼각형), 노이즈 및 임의 파형의 출력을 포함하는 정확하고 저렴한 신호 소스에 대한 교육 및 기본 산업 요구 사항을 수용하도록 설계된 DDS(Direct Digital Synthesized) 기반 신호 발생기입니다.AFG-2100/2000 시리즈의 20M Sa/s 샘플링 속도, 10비트 수직 분해능 및 4k 포인트 메모리는 사용자에게 필요에 따라 특정 파형 출력을 생성하기 위한 유연한 환경을 제공합니다.사인파, 사각파 및 삼각형 파형의 0.1Hz 분해능과 사각파(펄스) 파형의 1% ~ 99% 조정 가능한 듀티 사이클은 다양한 분야에서 적용 범위를 크게 확장하는 놀라운 기능입니다.AFG

-2100/2000 시리즈에는 5MHz, 12MHz 및 25MHz의 세 가지 주파수 대역에서 6개 모델이 포함됩니다. AFG-2100/2000 시리즈 전체의 기본 기능 외에도 AFG-2100은 AM/FM/FSK 변조, 스윕 및 주파수 카운터의 추가 기능을 제공합니다.

AFG-2100/2000 시리즈의 사용자 친화적인 인터페이스를 통해 사용자는 키패드 입력 및/또는 노브 선택을 통해 파형 유형, 주파수, 진폭, DC 오프셋, 변조 유형 및 듀티 사이클을 포함한 파형 매개변수를 설정하고 3.5인치 LCD 화면에 설정된 매개변수를 표시할 수 있습니다. AFG-2100/2000 시리즈에는 PC를 통한 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스가 장착되어 있습니다. 파형 편집 소프트웨어가 제공되어 PC에서 파형을 쉽게 생성할 수 있습니다. 파형 편집이 완료되면 사용자는 PC에서 AFG-2100/2000 시리즈로 파형 데이터를 다운로드하여 신호를 출력할 수 있습니다.

임의 파형 함수

조정 가능한 듀티 사이클

매개변수 설정

파형 진폭 및 DC 오프셋

AM/FM/FSK 변조, 스윕 및 주파수 카운터

USB 인터페이스

임의파형 편집 PC 소프트웨어

[ 주요특징 ]

* 0.1Hz ~ 5/12/25MHz, 0.1Hz 분해능

* 사인파, 사각파, 삼각파, 노이즈파 및 임의파형

* 20MSa/s 샘플링 속도, 10비트 수직 분해능 및 임의 파형을 위한 4k 포인트 메모리

* 사각파형에 대한 1% ~ 99% 조정 가능한 듀티 사이클

* 숫자 키패드 입력 및 노브 선택을 통한 파형 매개변수 설정

* 3.5인치 LCD 화면에 진폭, DC 오프셋 및 기타 키 설정 정보가 동시에 표시됨

* AM/FM/FSK 변조, 스윕 및 주파수 카운터 기능(AFG-2100만 해당)

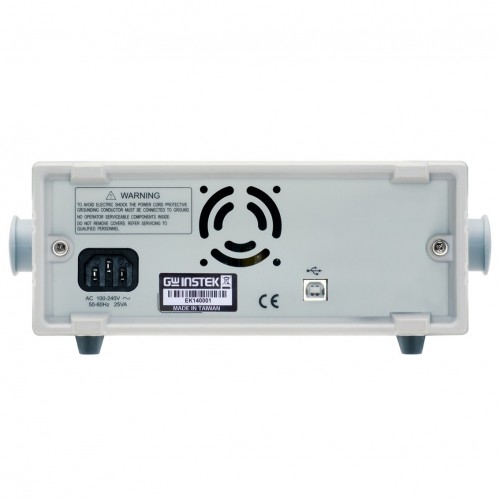

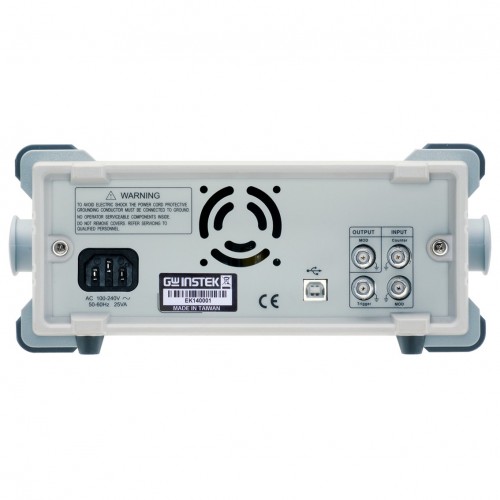

* 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스

* PC 임의파형 편집 소프트웨어
