HIOKI M7103 전력계측모듈 고전압측정,19인치 전력계

계측기 > > > > HIOKI M7103 전력계측모듈 고전압측정,19인치 전력계

1번째 이미지 새창

같은 카테고리 다른 상품

: HIOKI 3333-01 파워 하이 테스터, 단상전력계, AC파워미터, GPIB

2,751,200원

HIOKI M7103 전력계측모듈 고전압측정,19인치 전력계 요약정보 및 구매

히오키 - M7103 전력계측모듈 DC/AC ±0.07%

상품 선택옵션 0 개, 추가옵션 0 개

브랜드	HOIKI
모델	M7103
소비자가	9,238,000 (VAT 별도)
할인가격	8,776,000 (VAT 별도)
납기	전화문의
배송비결제	주문시 결제
포인트	0점
선택된 옵션 수량

※장바구니에 상품을 담으면 견적서를 받을 수 있습니다

주식회사 넥스콤

ODA LF-3000-A DC전자로드, KEYSIGHT N8945A DC파워서플라이외 15대

주식회사 슈프리스

TEKTRONIX MSO56B 5-BW-2000 오실로스코프, TEKTRONIX DMM6500..

고려대 제어계측과

KEYSIGHT 34461A 멀티미터, EDU36311A DC파워서플라이

한국표준과학연구원

RIGOL DHO1204U 오실로스코프

삼성그린에너지

YOKOGAWA CW500 전력분석계

뮤즈엠

ABRASAX 명품롤링볼 시계 DUNYAZAD 175th Night Second Variati..

FLIR TG267 플리어 열화상 카메라, TEKTRONIX DMM6500외

KAIST 나노종합기술원

RIGOL DG1022Z, FLUKE 971 실내공기질측정기 외

삼성정밀화학연구소

RIGOL DP832A DC파워서플라이

현대자동차그룹 의왕연구소

OWON SPE6102 DC파워서플라이, DC전원공급기

㈜아이엠티

BK PRECISION 9832B 2000VA AC파워소스 300V/20A/2kVA

동국대학교 산학협력단

TEKTRONIX 2231A-30-3

한화에어로스페이스

ATTEN ST-80 80W 고급형 무연 인두기, 납땜스테이션 [KC인증] 4세트

라이온로보틱스

FLIR E5 PRO 플리어 휴대용 열화상카메라 (-20C~400C)외

녹색에너지연구원

로데슈바르즈 NGA101 1채널/40W/0V~35V/0A~6A DC파워서플라이

나눔테크

OWON LCR2100 벤치타입 LCR미터 10Hz~100KHz

토비스

OWON XSA1032-TG 스펙트럼 아날라이저 9kHz~3.2GHz 트래킹 제너레이터

피엔티

TEKTRONIX MSO22 2-BW-70 오실로스코프 2CH/70MHz/2.5 GS/디지탈1..

연세대학교 공학원

TEKTRONIX AFG1022 임의파형발생기,함수발생기 2채널/125MS/s/25MHz/14..

글로벌디펜스

KIKUSUI PWR2001ML DC파워서플라이 80V/100A/2000W DC전원공급기

BTE

UNI UPW1000-1 DC파워서플라이 1000V/1A/1KW DC전원공급기

라이온로보틱스

ITECH IT-M3902C-80-40 양방향 DC파워서플라이

상품 기본설명

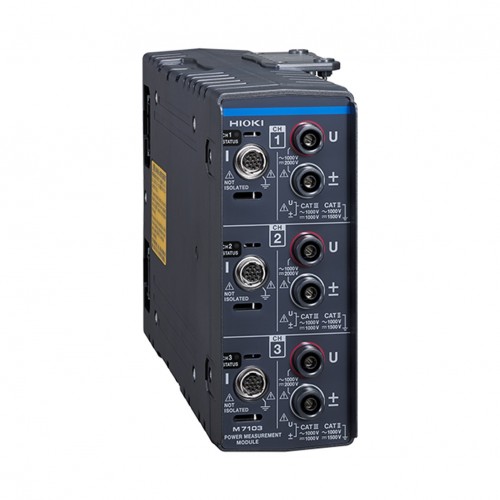

히오키 - M7103 전력계측모듈 DC/AC ±0.07%

상품 상세설명

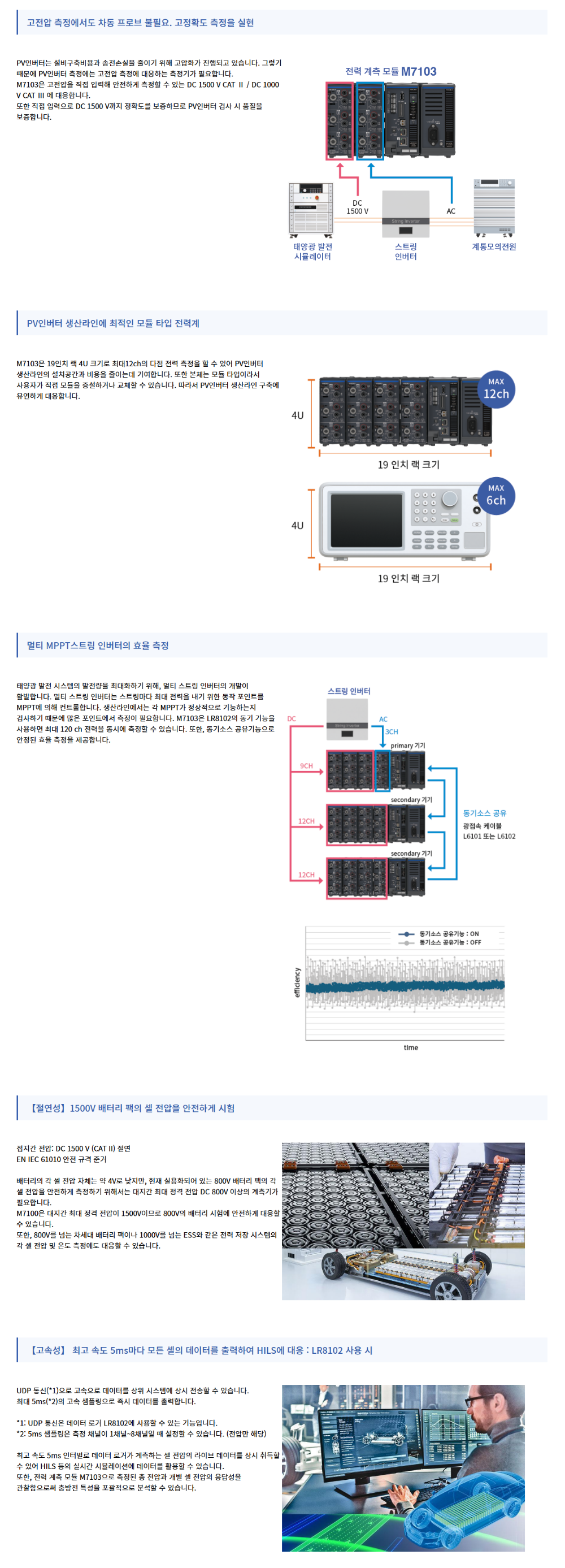

[ 주요 특징 ]

* 파워 아날라이저급 정확도, DC/AC ±0.07%

* DC1500V 정확도 보증

* 19인치 랙 4U 크기로 최대 12ch

* 12ch를 최대 10세트, 120ch까지 확장 가능

* 동기 소스 공유 기능을 이용해 안정적인 효율 측정 실현

고전압 측정에서도 차동 프로브 불필요. 고정확도 측정을 실현

PV인버터는 설비구축비용과 송전손실을 줄이기 위해 고압화가 진행되고 있습니다. 그렇기 때문에 PV인버터 측정에는 고전압 측정에 대응하는 측정기가 필요합니다.
M7103은 고전압을 직접 입력해 안전하게 측정할 수 있는 DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ 에 대응합니다.
또한 직접 입력으로 DC 1500 V까지 정확도를 보증하므로 PV인버터 검사 시 품질을 보증합니다.

PV인버터 생산라인에 최적인 모듈 타입 전력계

M7103은 19인치 랙 4U 크기로 최대12ch의 다점 전력 측정을 할 수 있어 PV인버터 생산라인의 설치공간과 비용을 줄이는데 기여합니다. 또한 본체는 모듈 타입이라서 사용자가 직접 모듈을 증설하거나 교체할 수 있습니다. 따라서 PV인버터 생산라인 구축에 유연하게 대응합니다.

멀티 MPPT스트링 인버터의 효율 측정

태양광 발전 시스템의 발전량을 최대화하기 위해, 멀티 스트링 인버터의 개발이 활발합니다. 멀티 스트링 인버터는 스트링마다 최대 전력을 내기 위한 동작 포인트를 MPPT에 의해 컨트롤합니다. 생산라인에서는 각 MPPT가 정상적으로 기능하는지 검사하기 때문에 많은 포인트에서 측정이 필요합니다. M7103은 LR8102의 동기 기능을 사용하면 최대 120 ch 전력을 동시에 측정할 수 있습니다. 또한, 동기소스 공유기능으로 안정된 효율 측정을 제공합니다.

【절연성】1500V 배터리 팩의 셀 전압을 안전하게 시험

접지간 전압: DC 1500 V (CAT II) 절연
EN IEC 61010 안전 규격 준거

배터리의 각 셀 전압 자체는 약 4V로 낮지만, 현재 실용화되어 있는 800V 배터리 팩의 각 셀 전압을 안전하게 측정하기 위해서는 대지간 최대 정격 전압 DC 800V 이상의 계측기가 필요합니다.
M7100은 대지간 최대 정격 전압이 1500V이므로 800V의 배터리 시험에 안전하게 대응할 수 있습니다.
또한, 800V를 넘는 차세대 배터리 팩이나 1000V를 넘는 ESS와 같은 전력 저장 시스템의 각 셀 전압 및 온도 측정에도 대응할 수 있습니다.

【고속성】 최고 속도 5ms마다 모든 셀의 데이터를 출력하여 HILS에 대응 : LR8102 사용 시

UDP 통신(*1)으로 고속으로 데이터를 상위 시스템에 상시 전송할 수 있습니다.
최대 5ms(*2)의 고속 샘플링으로 즉시 데이터를 출력합니다.

*1: UDP 통신은 데이터 로거 LR8102에 사용할 수 있는 기능입니다.
*2: 5ms 샘플링은 측정 채널이 1채널~8채널일 때 설정할 수 있습니다. (전압만 해당)

최고 속도 5ms 인터벌로 데이터 로거가 계측하는 셀 전압의 라이브 데이터를 상시 취득할 수 있어 HILS 등의 실시간 시뮬레이션에 데이터를 활용할 수 있습니다.
또한, 전력 계측 모듈 M7103으로 측정된 총 전압과 개별 셀 전압의 응답성을 관찰함으로써 충방전 특성을 포괄적으로 분석할 수 있습니다.

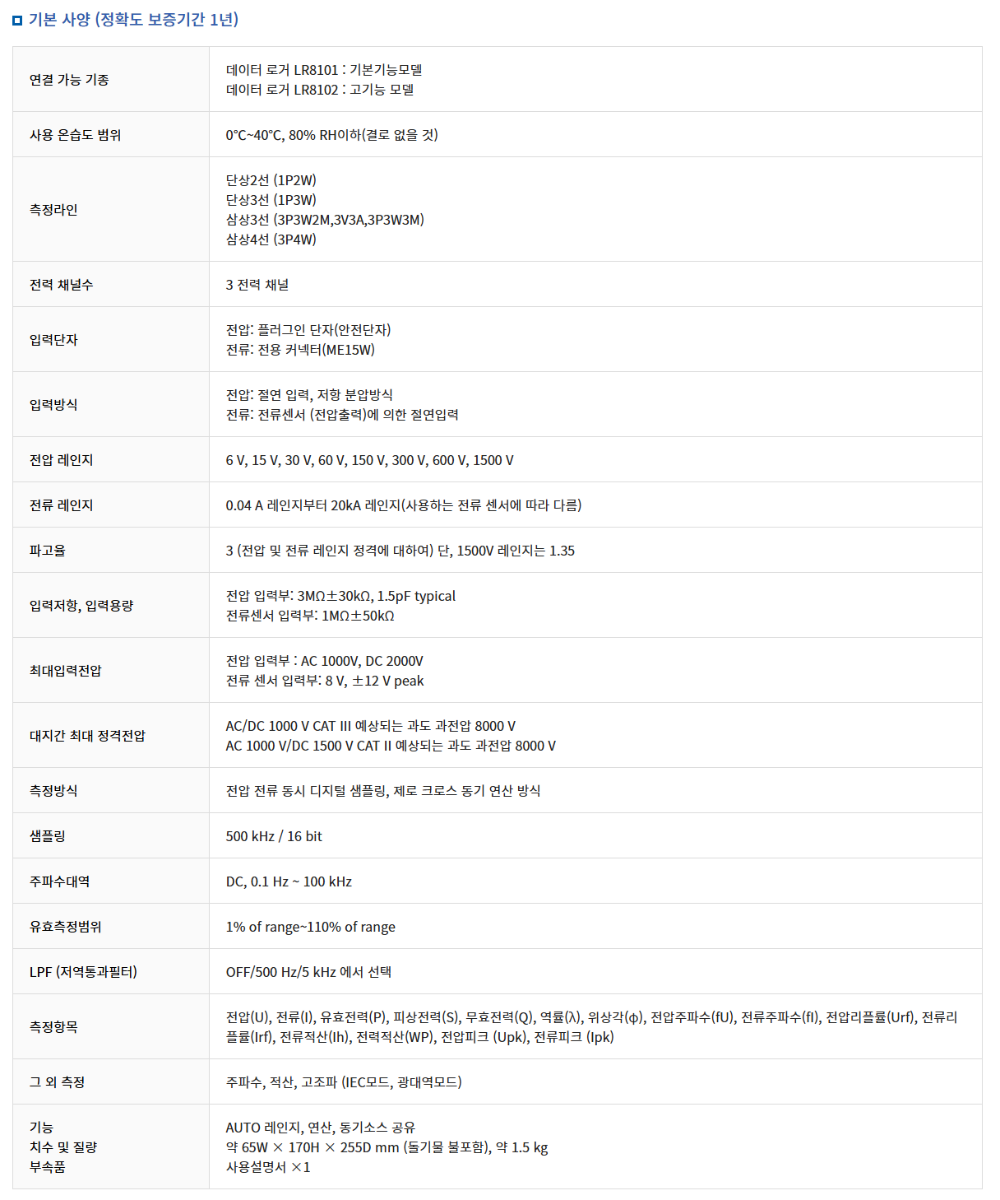

기본 사양 (정확도 보증기간 1년)

연결 가능 기종

데이터 로거 LR8101 : 기본기능모델
데이터 로거 LR8102 : 고기능 모델

사용 온습도 범위

0℃~40℃, 80% RH이하(결로 없을 것)

측정라인

단상2선 (1P2W)
단상3선 (1P3W)
삼상3선 (3P3W2M,3V3A,3P3W3M)
삼상4선 (3P4W)

전력 채널수

3 전력 채널

입력단자

전압: 플러그인 단자(안전단자)
전류: 전용 커넥터(ME15W)

입력방식

전압: 절연 입력, 저항 분압방식
전류: 전류센서 (전압출력)에 의한 절연입력

전압 레인지

6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V

전류 레인지

0.04 A 레인지부터 20kA 레인지(사용하는 전류 센서에 따라 다름)

파고율

3 (전압 및 전류 레인지 정격에 대하여) 단, 1500V 레인지는 1.35

입력저항, 입력용량

전압 입력부: 3MΩ±30kΩ, 1.5pF typical
전류센서 입력부: 1MΩ±50kΩ

최대입력전압

전압 입력부 : AC 1000V, DC 2000V
전류 센서 입력부: 8 V, ±12 V peak

대지간 최대 정격전압

AC/DC 1000 V CAT III 예상되는 과도 과전압 8000 V
AC 1000 V/DC 1500 V CAT II 예상되는 과도 과전압 8000 V

측정방식

전압 전류 동시 디지털 샘플링, 제로 크로스 동기 연산 방식

샘플링

500 kHz / 16 bit

주파수대역

DC, 0.1 Hz ~ 100 kHz

유효측정범위

1% of range~110% of range

LPF (저역통과필터)

OFF/500 Hz/5 kHz 에서 선택

측정항목

전압(U), 전류(I), 유효전력(P), 피상전력(S), 무효전력(Q), 역률(λ), 위상각(φ), 전압주파수(fU), 전류주파수(fI), 전압리플률(Urf), 전류리플률(Irf), 전류적산(Ih), 전력적산(WP), 전압피크 (Upk), 전류피크 (Ipk)

그 외 측정

주파수, 적산, 고조파 (IEC모드, 광대역모드)

기능
치수 및 질량
부속품

AUTO 레인지, 연산, 동기소스 공유
약 65W × 170H × 255D mm (돌기물 불포함), 약 1.5 kg
사용설명서 ×1

사용후기

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

등록된 사용후기

사용후기 쓰기 새 창

사용후기가 없습니다.

상품문의

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

등록된 상품문의

상품문의 쓰기 새 창

상품문의가 없습니다.

배송정보

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

배송 정보

㈜알앤디테크의 모든 상품은 평균 발송일을 명시하고 있습니다.

평균배송일 : 각 제품의 상품 페이지의 평균 발송일 또는 장바구니에서 확인 토/일요일, 휴일은 제외, 산간/도서지역 및 사서함 주소는 2~3일 추가 소요

* 일부 상품의 경우 재고 보유 상황에 따라서 평균 발송일이 다소 차이가 발생될 수 있으며, 여러품목 주문을 하신 경우 상품의 평균 발송일이 가장 늦은 상품의 발송일에 일괄 발송됩니다.

구입금액(공급가 기준) 10만원 이상 구매시 배송료 무료 (택배) / 구입금액 10만원 이하 구매시 택배비(무게,크기, 도선료/지역별 차등)가 추가됩니다.

* 로젠택배(1588-9988) 배송조회 * CJ대한통은(1588-1255) 배송조회 * 롯데 택배(1588-2121) 배송조회

교환/반품

상품정보
사용후기 0
상품문의 0
배송정보
교환정보

교환 및 반품	* 제품을 사용했거나 고객 부주의로 인해 상품이 훼손된 경우는 반품 및 교환이 되지 않습니다. 상품박스, 본품, 케이스, 보증서, 매뉴얼, 악세사리등 모든 구성품을 보내주셔야 합니다. * 본품을 포함한 구성품(상품박사, 본품, 케잇, 보증서, 매뉴얼, 악세사리 등)이 훼손되어 상품의 가치가 상실된 경우는 교환 및 반품이 되지 않습니다. * 단순 변심 및 주문오류등으로 인한 교환은 상품수령일로부터 7일 이내에 미개봉, 미설치된 제품에 한하여 교환이 가능합니다.
반품 불가능한 경우	주문제작 상품일 경우 반품 및 교환이 되지 않습니다. 구매전 데이타시트 등 충분히 검토해주시고 구매해 주시기 바랍니다.
주의 사항	* 계측기의 경우 제조사에서 제공하는 대표이미지를 사용합니다. 제조사에서 제공하지 않는 모델은 사진과 다를 수 있으니 데이타시트를 확인해 주시기 바랍니다. 판단이 어려우실 경우 계측기 문의게시판에 내용을 남겨주시면 답변드립니다 * 대표이미지 오류로 인한 주문취소 및 반품, 교환은 불가능합니다. 예를들어, 제조사제공 썸네일 오실로스코프 4채널~6채널일 경우 대표썸네일은 6채널을 사용하나, 실제 모델은 2채널일 수 있으니 구매전 사양을 확인해 주시기 바랍니다.
A/S정보	* 저희회사에서 구매하신 제품은 정품으로 본사 및 전문점에서 제품을 구입하신 날부터 1년간 무상 A/S를 받으실 수 있습니다. 1년후에는 유상 A/S처리됩니다 * 무상 A/S기간에 상관없이 고객의 부주의로 인한 파손은 유산 A/S(비용청구)로 처리됩니다. * A/S방법은 메일( sales@rndtech.co.kr)로 요청해주시고 택배, 퀵서비스 이용시 배송료는 본인 부담입니다. * A/S기간은 고장상태와 부품조달 관계로 1주~8주(최장)까지 걸릴 수 있습니다.

운영시간

월~목 : 09:30~17:30 | 금 : 09:30~17:00 | 점심 : 12:00~ 13:00

PCB 02-586-8111 | 계측기 02-586-8112 | 3D 070-5096-3305

이메일 : sales@rndtech.co.kr

사업자등록증 | 입금통장
하나은행 224-910034-72704
예금주 (주)알앤디테크

소개서 PCB 3D 개발의뢰

㈜알앤디테크 (대표자 : 강무성)
주소 : 서울시 송파구 송파대로 55, 서울복합물류 F동 307호
통신판매업신고번호 : 2019-서울송파-0751 | 사업자등록번호 : 214-88-20281 | 개인정보책임자 : 이정민
