상품 기본설명

GL860 휴대용 데이터로거, 무선랜(옵션) 전압 측정,온도 측정,전류 측정 (4-20 mA),습도 측정,디지털 I/O 포트 사용 가능,로직/펄스 입력(4채널)

상품 상세설명

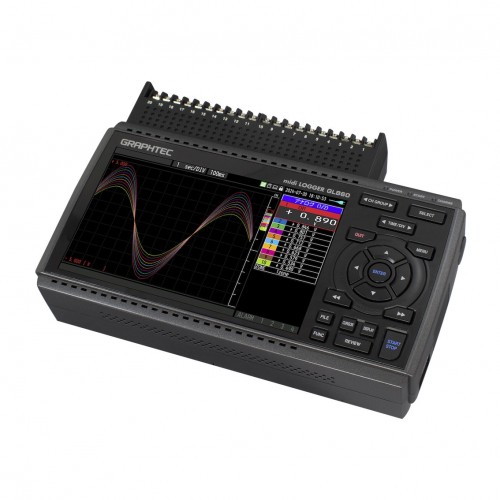

고성능 데이터로거 GL860

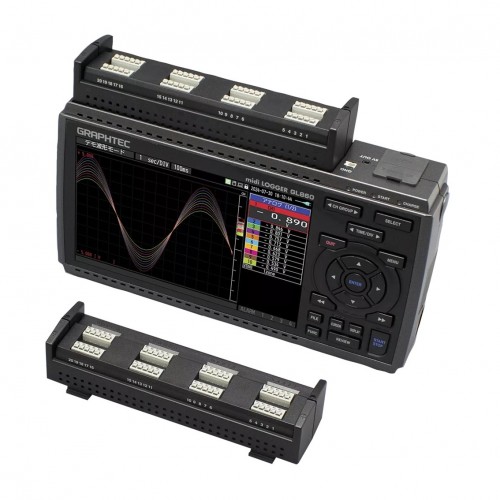

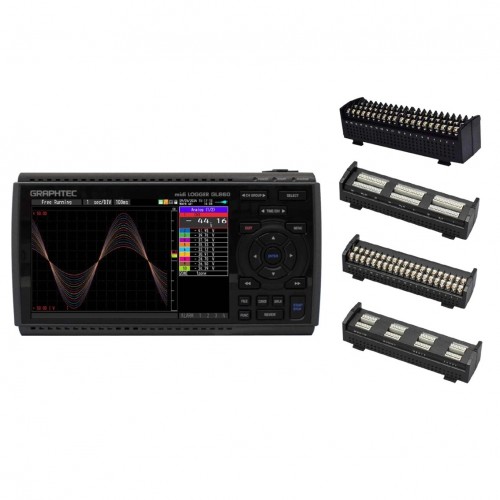

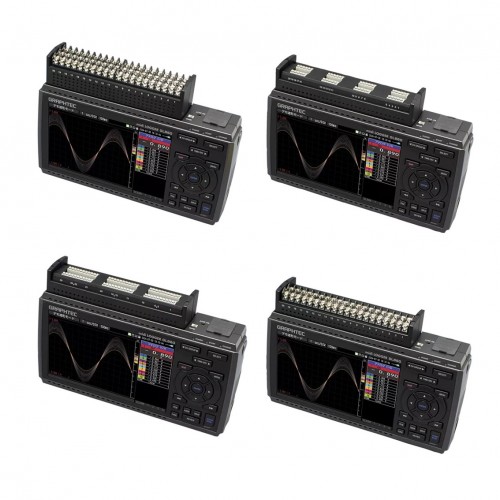

최초로 30CH을 포함한 4종류의 입력단자를 라인업!

20ch에서 최대 200ch까지 확장 가능하여 다양한 현상 측정이 가능합니다.

원격 제어 서비스 G-REMOTE와 호환됩니다.

6가지 새로운 기능:

더 빠른 샘플링 간격, 메모리 루프 기능, CH 복사 기능, 알람 내역, Inter-CH 동작, Modbus 통신

옵션 무선 LAN 장치를 사용하면 PC에서 무선으로 측정할 수 있습니다.

[ 주요 특징 ]

* 전압 측정 : 광범위한 작동 범위 지원(20mV~100V)

* 온도 측정 : 열전대 K, J, E, T, R, S, B, N, C (WRe5-26)

* 전류 측정 (4-20 mA) : 션트 저항(250Ω)은 옵션으로 제공됩니다. 측정 범위에 대한 전용 1-5V 범위가 장착되어 있습니다. 션트 저항 250Ω (B-551)

* 습도 측정 : 습도 센서는 옵션으로 제공됩니다. 센서 전원도 메인 유닛에서 공급됩니다. 전용 습도 범위 장착 습도 센서(B-530)

* 디지털 I/O 포트 사용 가능 : 옵션의 I/O 케이블을 연결하면 디지털 I/O를 사용할 수 있습니다.

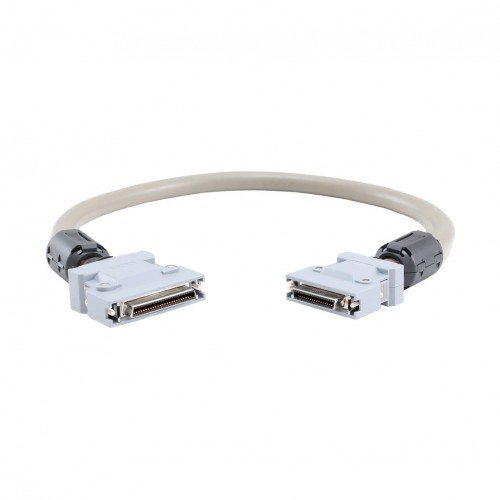

입출력 케이블(B-513)

* 로직/펄스 입력(4채널)

로직 : 무전압 접점(A접점, B접점, NO, NC), 오픈 콜렉터, 전압 입력(HL 판정)

펄스 : 채널당 3종류 선택(회전/수량 카운트/순간)

<알람출력 : 4ch>

각 입력 채널에 대해 알람 조건을 설정할 수 있습니다. 알람 발생 시 출력 1~4에서 신호 출력이 가능합니다.

[ 무선 LAN을 이용한 무선 측정(옵션) ]

* 옵션 무선 LAN 장치 (B-568)

일부 지역에서는 옵션으로 무선 LAN 장치를 이용할 수 있습니다. 무선 LAN 옵션은 다른 기기와 무선 통신을 가능하게 합니다.

액세스 포인트는 라우터 없이 PC와 스마트 기기에 직접 연결할 수 있습니다.

스테이션은 무선 LAN 라우터에 연결할 수 있습니다. 환경에 따라 인터넷을 통해 원격 PC와 스마트 기기에서 데이터를 확인하고 이메일을 수신할 수 있습니다.

* 새로운 서비스 “G-REMOTE” *사용 시 별도 요금이 부과됩니다.

원격 제어 및 데이터 캡처는 인터넷에 연결된 어디에서나 웹 브라우저를 사용하여 쉽게 수행할 수 있습니다. 기록된 데이터는 전용 클라우드 서버에 백업할 수 있습니다.

* 최대 10ms의 최대 샘플링 간격 : 사용 채널 수를 제한하는 경우 최대 10ms 샘플링 속도를 달성할 수 있습니다.

* SD 카드 지원이 가능한 내장형 8GB 플래시 메모리

항목		설명
아날로그 입력 채널 수		10개 채널
외부 입출력 ( *1)	입력	트리거 또는 샘플링(1채널), 로직/펄스(4채널) 전압 범위: 최대 24V(공통 접지) 신호 유형: 전압, 오픈 컬렉터, 접점(릴레이) 임계값: 약 + 2.5V(히스테리시스: 약 0.5V(2.5V~3V))
외부 입출력 ( *1)	산출	알람(4채널) 출력 신호: 오픈 콜렉터(10kΩ 저항으로 5V까지 풀업) <출력 트랜지스터의 최대 정격> 전압: 최대 30V 전류: 최대 0.5A 콜렉터 소모: 최대 0.2W
샘플링 간격		10ms ~ 1시간(10ms ~ 50ms: 전압만, 최소 간격은 사용 채널 수에 따라 다름), 외부 신호 (*1)
파형 표시의 시간 척도		1초부터 24시간까지 /구간
트리거, 알람 기능	트리거 동작	트리거로 데이터 캡처를 시작하거나 중지합니다.
	동작 반복	Off, On (자동 재무장)
	트리거 소스	시작: 꺼짐, 측정 신호, 알람, 외부, 시계, 주 또는 시간 중지: 꺼짐, 측정 신호, 알람, 외부, 시계, 주 또는 시간
	조건 설정	조합: OR 또는 AND 아날로그 신호: 상승(높음), 하강(낮음), 윈도우인, 윈도우아웃 논리 신호: 패턴(높음 또는 낮음의 각 입력 신호의 조합) 펄스(카운트 수): 상승(높음), 하강(낮음), 윈도우인, 윈도우아웃
펄스 입력 기능	측정 모드	회전 카운트(RPM) 모드 누적 카운트 모드 순간 카운트 모드
펄스 입력 기능	최대 펄스 입력 수	최대 입력 주파수 : 50kHz 최대 카운트 수 : 50kC/샘플링(16비트 카운터)
PC와의 인터페이스		USB(고속), WLAN(B-568 옵션 사용) * B-568은 일부 지역에서만 사용 가능합니다.
저장 장치	내부	내장형 8GB 플래시 메모리 (*2)
	외부	SD 카드 슬롯 1개(SDHC 메모리 카드 지원, 최대 32GB) ( * 2 ) (*3)
	저장된 내용	캡처된 데이터, 설정 조건, 화면 복사
디스플레이		4.3인치 TFT 컬러 LCD(WQVGA: 480×272도트)
작동 환경		0~45ºC, 5~85% RH(비응축) (배터리팩 작동 시 0~40ºC, 배터리 충전 시 15~35ºC)
전원	AC 어댑터	100~240V AC, 50/60Hz (어댑터 1개 표준 부속품으로 제공)
	직류 전원	8.5~24V DC(DC 구동 케이블(옵션 B-514) 필요)
	배터리 팩	장착 가능 배터리 팩(배터리 팩(옵션 B-573): 7.2V DC, 2875mAh)
전력 소모량		최대 36 VA (AC 어댑터를 사용하고, LCD 디스플레이를 켜고, 배터리 팩을 충전할 때의 최대 전력 소비량 미만으로 정격화)
외부 치수 (폭 x 깊이 x 높이)		약 188 x 117 x 42 mm (돌출부 제외)
무게		약 500g (AC 어댑터 및 배터리 팩 제외)

*1 GL용 입출력 케이블(옵션 B-513)이 신호를 연결하기 위해 필요합니다.
*2 수치는 대략적인 수치입니다. 이 차트에서 캡처된 데이터의 파일 크기는 GBD 또는 CSV 파일 형식으로 2GB입니다.
*3 무선 LAN 장치(옵션 B-568)를 사용하는 동안 SD 카드 슬롯에서 SD 메모리 카드를 사용할 수 없습니다.

항목		설명
입력단자의 종류		M3 나사형 단자(사각형 평와셔)
입력방법		Photo MOS 릴레이 스캐닝 시스템 모든 채널 분리, 밸런스 입력
측정 범위	전압	20, 50, 100, 200, 500mV, 1, 2, 5, 10, 20, 50, 100V, 1-5V FS
	열전대	K, J, E, T, R, S, B, N, C (W: WRe5-26)
	습기	0~100% (전압 0~1V 스케일링 변환) – 습도 센서 사용(옵션 B-530)
필터		Off, 2, 5, 10, 20, 40 (선택한 숫자의 이동 평균)
A/D 컨버터		시그마-델타 타입, 16비트(유효 분해능: 측정 전체 범위의 1/40000)
최대 입력 전압	+/– 단자 사이	20mV~1V 범위: 60Vp-p, 2V~100V 범위: 110Vp-p
	+/– 단자 사이	20mV~1V 범위: 60Vp-p, 2V~100V 범위: 110Vp-p
	입력단자 / 입력단자 간	60Vp-p
	GND간 입력단자	60Vp-p

[ 악세사리 ]
