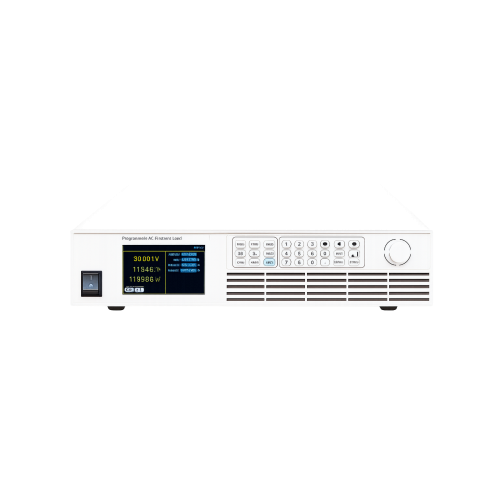

N6200 프로그래밍 가능 DC 전자 부하(600W/1200W/1800W)

N6200 시리즈는 높은 정확도, 높은 신뢰성, 그리고 뛰어난 비용 대비 성능을 갖춘 프로그래밍 가능 DC 전자 부하 장치입니다. 화면 및 버튼을 통한 현장 제어와 PC 원격 제어를 지원합니다. 내장 LAN 포트와 RS232 인터페이스를 갖추고 있습니다. N6200 시리즈는 19인치 2U 섀시로 설계되어 벤치탑 사용 또는 19인치 랙 설치가 가능합니다.

[ 주요 특징 ]

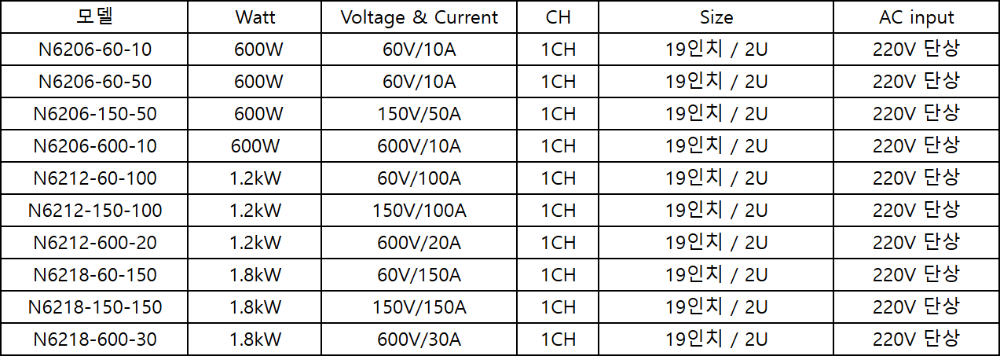

* 전력 범위: 0-600W/0-1200W/0-1800W

* 전압 범위: 0-60V/0-150V/0-600V

* 전류 범위: 0~50A/0~100A/0~150A

* 동작모드 : CC, CV, CP, CR

* 하드웨어가 지원하는 안정적이고 신뢰성 있는 CR/CP 기능

* LAN/RS232 통신 및 SCPI 명령 지원

* 프로그래밍 가능한 시퀀스 테스트 기능(SEQ), 최대 100개 그룹 시퀀스 파일, 파일당 최대 50단계

* 편집 가능한 Von/Voff 기능

* ESR 테스트 기능 내장 (옵션)

* 표준 19인치 2U 랙 설치 가능

* 아날로그 프로그래밍 인터페이스(APG), 전류 모니터링 인터페이스, 원격/로컬 트리거 기능

* 단락 시뮬레이션

* 충전 및 방전 테스트, OCP 테스트 지원

[ 응용 분야 ]

*  중전원 공급 장치, 배터리 팩, 전동 공구, BMS, 슈퍼커패시터 등

기능 및 장점

조정 가능한 CV 루프 피드백 속도

다양한 전력 애플리케이션에는 서로 다른 전압 응답 속도가 필요합니다. 전자 부하의 응답 속도가 전원 공급 장치와 일치하지 않으면 파라미터 변동, 측정 정확도 저하, 심지어 수치적 진동 및 테스트 실패를 초래할 수 있습니다. N6200은 LCD 및 애플리케이션 소프트웨어 모두에서 다양한 전원 공급 장치에 맞춰 높음, 중간, 낮음의 세 가지 전압 응답 속도 옵션을 제공합니다. 이는 테스트 효율성을 향상시킬 뿐만 아니라 장비 비용, 시간 및 경비를 절감할 수 있습니다.

등가 직렬 저항(ESR) 테스트(선택 사항)

ESR은 배터리 또는 슈퍼커패시터의 주요 매개변수입니다. N6200 시리즈는 다양한 측정 기준을 지원하는 전문적인 ESR 측정 기능을 제공하며, 정확한 결과와 안정적인 반복 측정이라는 장점을 가지고 있습니다. ESR 측정 기능은 CC 모드에서 DUT의 전류를 흡수합니다. 전류가 변하면 NGI 내부 저항 감지 회로가 DUT의 전압 강하를 정확하게 포착하여 ESR 값을 계산합니다.

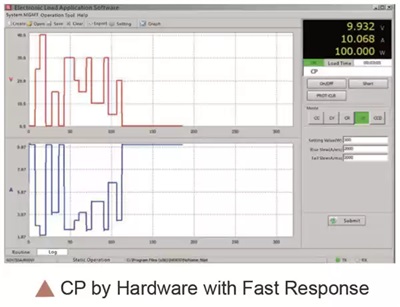

하드웨어에서 지원하는 CR/CP 기능

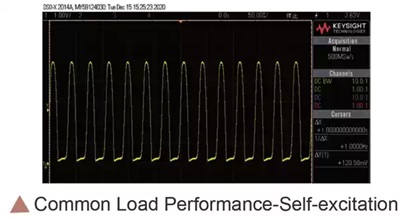

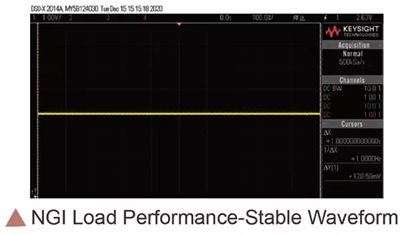

NGI CP 회로는 빠른 응답 속도와 높은 정확도를 제공합니다. 소프트웨어 기반 CP 기능과 비교했을 때, 전압 과도로 인한 전력 피크나 자려 발생 없이 더욱 안정적이고 신뢰성 있게 작동합니다. NGI CR 회로는 소프트웨어의 계산 개입 없이 제어 루프의 속도와 안정성을 향상시키고 루프의 자려 발생을 방지할 수 있습니다.
