TH6900 시리즈는 다양한 출력 범위를 제공하는 프로그래밍 가능한 스위칭 DC 전원 공급 장치입니다. 750W, 1500W, 3000W의 21가지 모델이 제공됩니다. 이 장비는 동일 모델의 마스터-슬레이브 장치를 최대 10대까지 병렬로 연결하여 더 높은 출력 전류 및 출력 전력 요구 사항을 충족할 수 있습니다.

TH6900 시리즈는 순차 테스트 기능을 지원하여 사용자가 전압, 전류, 전력의 순차적인 측정값을 설정하고 설정된 규칙에 따라 자동으로 출력할 수 있도록 함으로써 자동 테스트 및 번인 테스트와 같은 사용자의 다양한 요구 사항을 충족합니다. 이 장비는 최대 50개의 순차 시퀀스를 저장할 수 있으며, 각 시퀀스는 22단계로 구성되고 각 단계의 기능은 독립적으로 설정할 수 있어 루프 제어, 슬로프 모드 출력 등 총 12가지의 다양한 제어 기능을 제공합니다.

이 장비는 전압 및 전류와 같은 설정 매개변수에 따라 사인파, 구형파, 삼각파, 사다리꼴파 등을 출력할 수 있습니다. 이러한 파형을 기반으로 사용자는 순차 출력을 생성할 수 있습니다. 순차는 최대 10단계까지 설정할 수 있으며, 각 단계는 임의의 A 파형과 파형 지속 시간으로 설정할 수 있어 제품 테스트에 편리합니다. 또한 TH6900 전원 공급 장치는 태양 전지 어레이 시뮬레이션 기능을 제공합니다. 호스트 컴퓨터 소프트웨어를 통해 CC, CV, EN50530 등의 모드 출력을 제공하는 것 외에도, 이 장비에는 태양 전지 어레이의 출력 곡선을 시뮬레이션하는 내장 모델이 포함되어 있습니다. 이 전원 공급 장치 시리즈는 상승 및 하강 에지 속도를 조절할 수 있습니다. 모든 모드(소스 CV, CC, CP)에서 상승 및 하강 시간을 설정할 수 있으며, 설정 범위는 0.01초~999.99초입니다.

[ 주요 특징 ]

* 출력 범위는 동일 출력의 "직사각형" 전원 공급 장치의 3배입니다.

* 고주파 LLC 다중 공진 인버터를 사용하여 전체 기계의 효율이 최대 93%에 달합니다.

* 능동형 역률 보정(PFC), 최대 0.99의 역률

* 고해상도, 고정밀도; 낮은 리플, 낮은 노이즈

* 2ms 이하의 빠른 과도 응답

* 출력의 상승 에지 및 하강 에지 속도를 조절할 수 있습니다.

* 전원 공급 장치 정전압(CV), 정전류(CC), 정전력(CP) 모드

* 마스터-슬레이브 모드는 병렬 연결, 능동 전류 공유, 그리고 동일 기종 최대 10대까지 병렬 연결을 지원합니다.

* OVP, OCP, OPP, OTP, 입력 저전압 보호, SENSE 단자 역극성 연결 보호

* 내장형 함수 발생기

* 방전 회로 장착 (1초 이내 Uout < 10V)

* 외부 아날로그 인터페이스를 통한 전력 출력의 개별 제어

* 고휘도 컬러 LCD 디스플레이

* 유연하고 강력한 순차 테스트 기능

* SCPI 명령 언어 지원

* 인터페이스: RS232, USB HOST, 옵션 (RS485, LAN)

[ 애플리케이션 ]

* 연구 개발 및 설계 검증을 위한 일반 테스트

* 신에너지 태양 전지, 새로운 동력 차량, 전기 자전거

* 생산 라인 작업대의 정기 점검 및 유지보수

* 자동화된 장치 통합 테스트

* 태양광 발전 시뮬레이션 테스트

* 교육 실험실

* LED 테스트

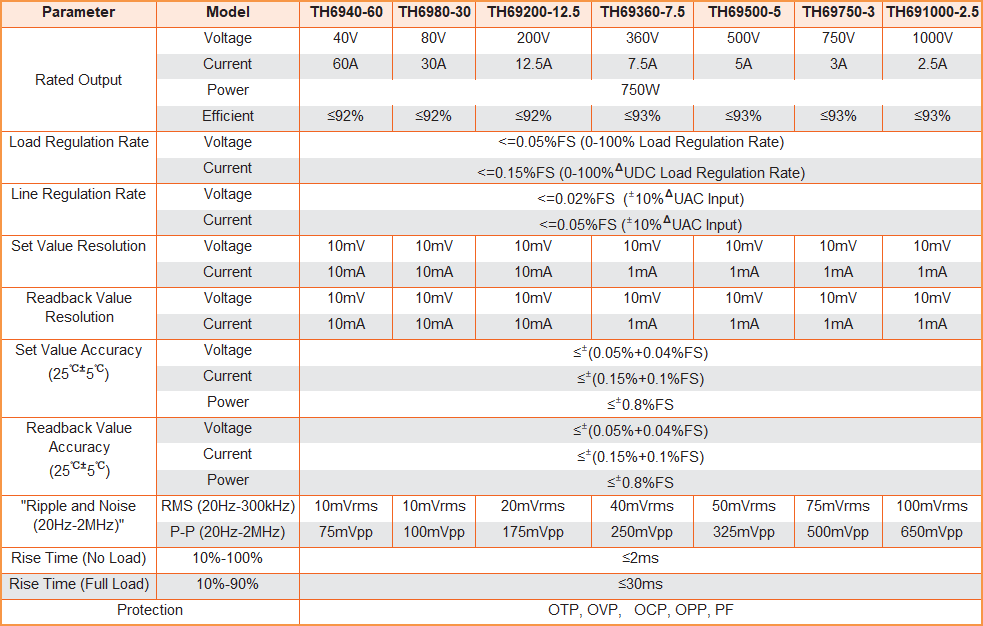

[ 모델별 사양 ]
