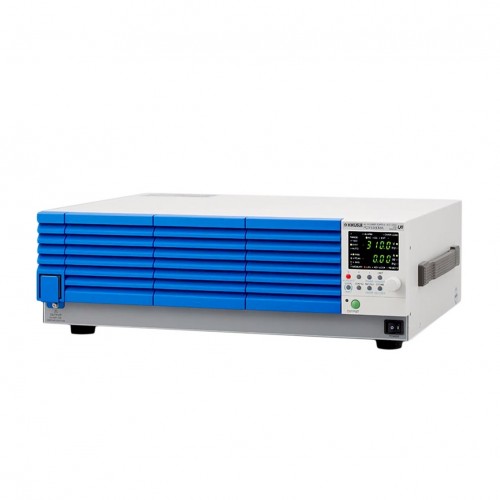

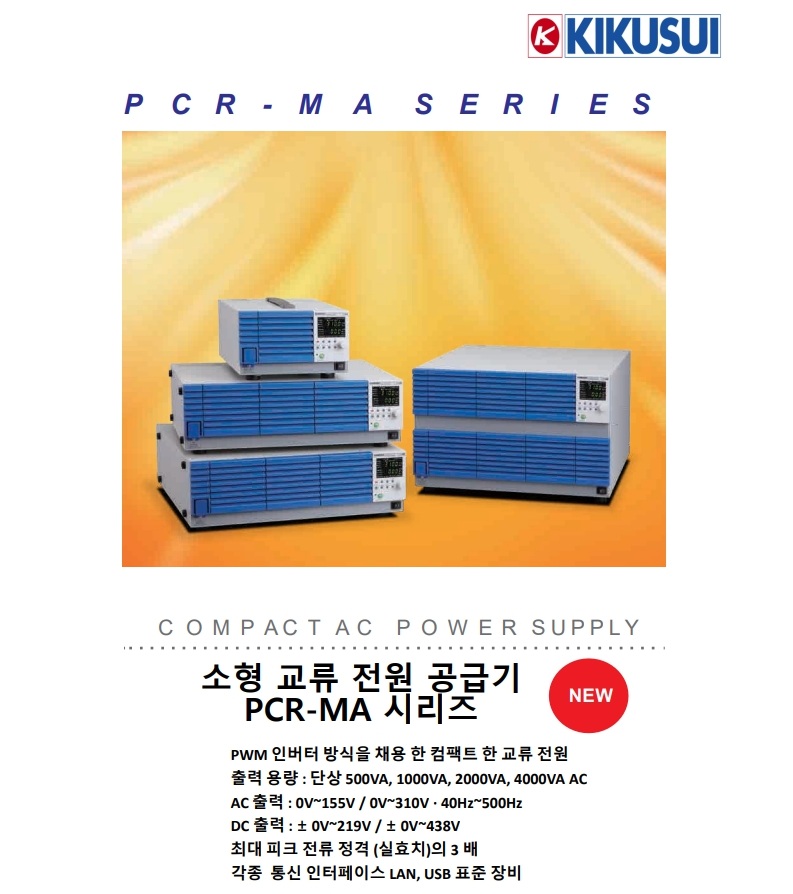

PCR-MA AC 전원 공급 장치 시리즈는 기존 모델인 PCR-M의 성공을 기반으로 개발된 PWM 인버터(스위칭) 전원 공급 장치입니다. 최대 출력 전압은 310Vrms AC로 향상되었으며, 컴팩트하고 휴대 가능한 디자인은 그대로 유지되었습니다. 디지털 인터페이스는 LAN(LXI)과 USB를 기본으로 제공하며, GPIB를 옵션으로 선택하여 모든 테스트 시스템에 손쉽게 통합할 수 있습니다. LXI 규격을 준수하는 LAN 인터페이스를 통해 사용자는 어디에서든 가상 인터페이스를 이용하여 장비를 간편하게 모니터링하고 제어할 수 있습니다. 원격 감지 기능을 비롯한 다양한 기능이 도입되어 정확한 전압 및 전류 측정이 가능합니다. DC 모드, 메모리 기능, 다양한 보호 기능 등을 갖춘 PCR-MA는 시중에서 가장 사용하기 쉬운 AC 전원 공급 장치입니다.

[ 주요 특징 ]

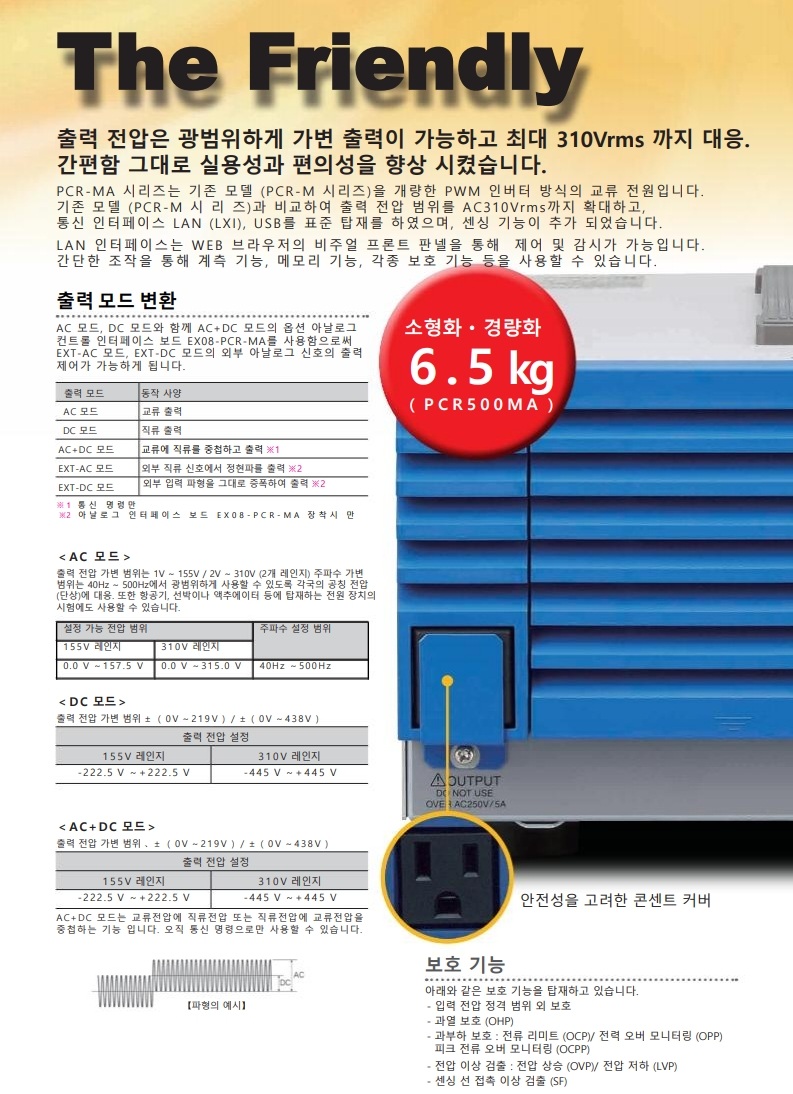

* 출력 모드 변환 : AC 모드, DC 모드와 함께 AC+DC 모드의 옵션 아날로그 컨트롤 인터페이스 보드 EX08-PCR-MA를 사용함으로써 EXT-AC 모드, EXT-DC 모드의

  외부 아날로그 신호의 출력 제어가 가능

*  AC 모드 : 출력 전압 가변 범위는 1V ~ 155V / 2V ~ 310V (2개 레인지) 주파수 가변 범위는 40Hz ~ 500Hz에서 광범위하게 사용할 수 있도록 각국의 공칭 전압

  (단상)에 대응. 또한 항공기, 선박이나 액추에이터 등에 탑재하는 전원 장치의 시험에도 사용

* DC 모드 : 출력 전압 가변 범위 ± （ 0 V ～219V ）／ ± （ 0 V ～438V ）

* AC +DC 모드 : 출력 전압 가변 범위 、± （ 0 V ～219V ）／ ± （ 0 V ～438V ）

* 보호 기능 : - 입력 전압 정격 범위 외 보호 - 과열 보호 (OHP) - 과부하 보호 : 전류 리미트 (OCP)/ 전력 오버 모니터링 (OPP) 피크 전류 오버 모니터링 (OCPP) -

  전압 이상 검출 : 전압 상승 (OVP)/ 전압 저하 (LVP) - 센싱 선 접촉 이상 검출 (SF)

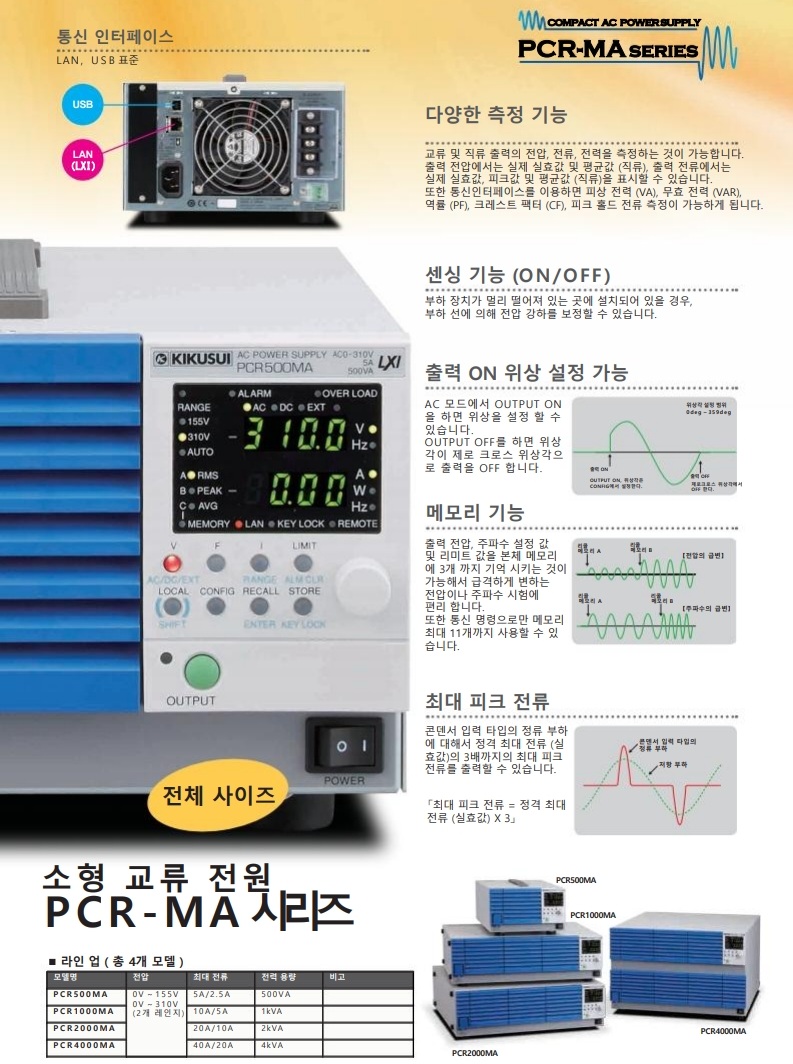

* 다양한 측정 기능 :

  교류 및 직류 출력의 전압, 전류, 전력을 측정하는 것이 가능합니다. 출력 전압에서는 실제 실효값 및 평균값 (직류), 출력 전류에서는 실제 실효값, 피크값 및 평균값

 (직류)을 표시할 수 있습니다. 또한 통신인터페이스를 이용하면 피상 전력 (VA), 무효 전력 (VAR), 역률 (PF), 크레스트 팩터 (CF), 피크 홀드 전류 측정이 가능

* 센싱 기능 (ON /O F F) : 부하 장치가 멀리 떨어져 있는 곳에 설치되어 있을 경우, 부하 선에 의해 전압 강하를 보정

* 출력 ON 위상 설정 가능 : AC 모드에서 OUTPUT ON 을 하면 위상을 설정 할 수 있습니다. OUTPUT OFF를 하면 위상 각이 제로 크로스 위상각으 로 출력을 OFF

* 메모리 기능 : 출력 전압, 주파수 설정 값 및 리미트 값을 본체 메모리 에 3개 까지 기억 시키는 것이 가능해서 급격하게 변하는 전압이나 주파수 시험에 편리

* 최대 피크 전류 : 콘덴서 입력 타입의 정류 부하 에 대해서 정격 최대 전류 (실 효값)의 3배까지의 최대 피크 전류를 출력

* 통신 인터페이스 : LAN , USB 표준
