PCB Atlium Designer 에서 Gerber파일 생성 하기

페이지 정보

작성자 관리자1 댓글 0건 조회 14,278회 작성일 21-01-05 10:54

본문

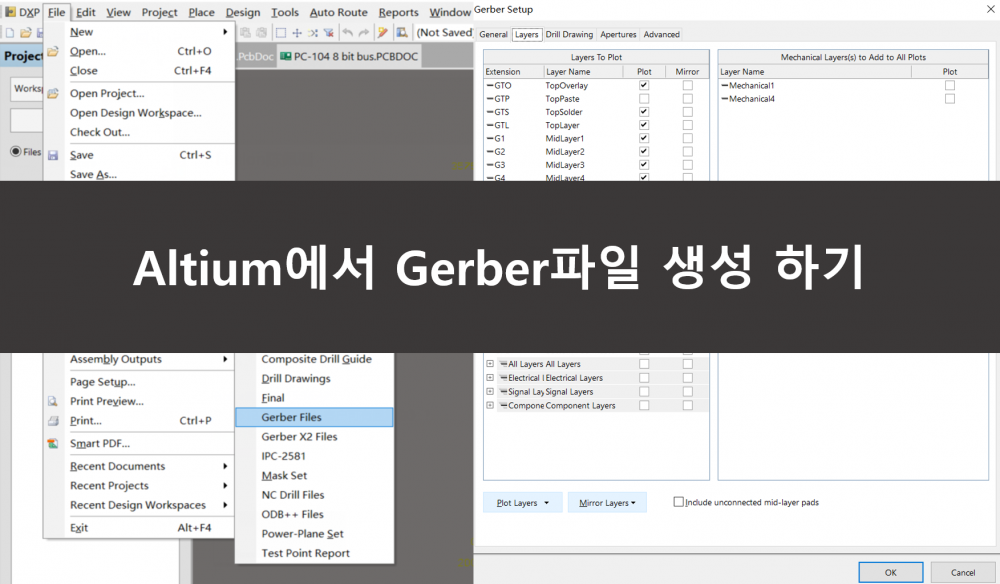

Altium Designer에서 Gerber 파일로 내보내는 방법


Gerber 파일 생성

1. #Altium Designer 소프트웨어에서 .PCB 디자인 파일을 엽니다

File-> Fabrication Outputs-> #Gerber Files를 선택합니다.


2. 일반 설정

일반 설정에서 Format을 2 : 5 (0.01mil)로 설정합니다.


3. 레이어 설정

GKO 또는 Mechanical 레이어에 명확한 PCB 외각이 있는지 확인 하세요.

보드가 2 레이어 인 경우 내층 레이어 (G1, G2, G3 ....)는 없습니다.

이를 표시하여 내보낼 레이어를 포함하고 Plot Layers에서 "Used On"을 선택하고 Mirror Layers에서 "All Off"를 선택합니다.


4. Aperture 설정

반드시 "Embedded apertures (RS274X)"를 표시하십시오.


5. 고급 설정

모든 설정이 정상인지 확인하세요. Gerber 파일을 생성하려면 OK 을 클릭해 주세요.



Gerber 파일은 Altium CAM viewer에 자동으로 오픈 됩니다. 이 도구를 사용하면 모든 레이어가 올바르게 생성되었으며 모두 Positive 모드에 있는지 확인할 수 있습니다.



NC 드릴 파일 생성


1. Excellon 포맷으로 Drilling 레이어를 생성합니다.

File -> Fabrication Outputs -> NC Drill Files


2.  Fomat 2 : 4로 설정합니다. 그런 다음 OK을 클릭 합니다.


그런 다음 모든 파일을 가져옵니다. 하나의 zip / rar 파일에 넣어 주세요. .


#Altium #Altium Designer #Gerber #Gerber 파일 생성 #Gerber 만들기 #Altium에서 Gerber 만들기 #PCB 제작 #Sample PCB #샘플PCB
