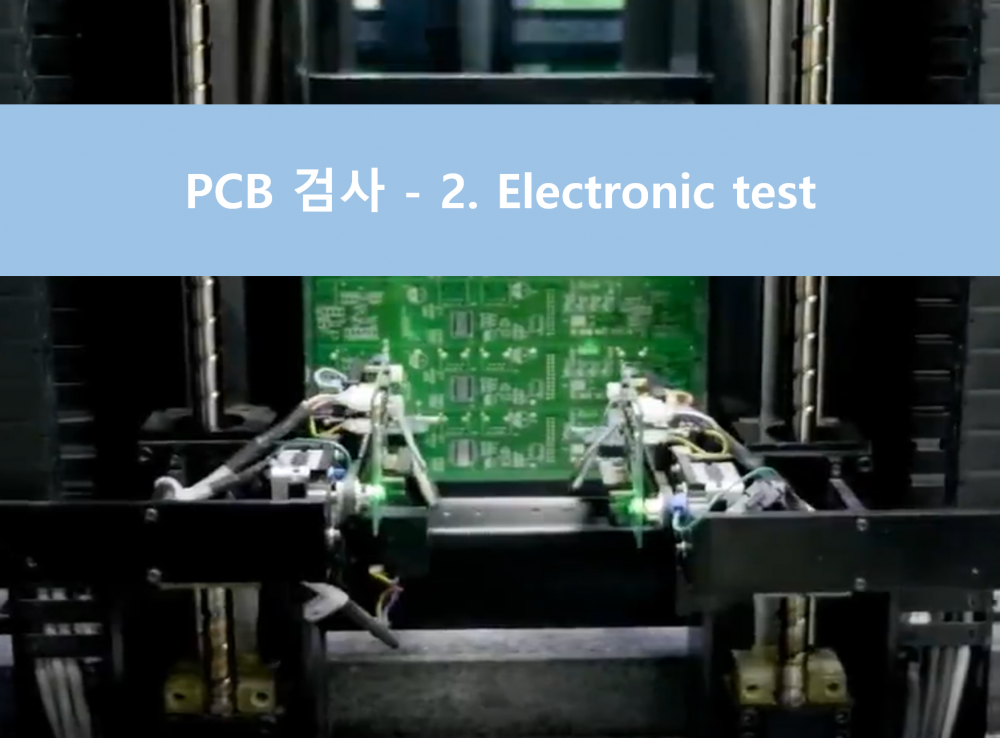

PCB ※※ PCB검사 2. 전기테스트(Electronic test)는 무었인가요?

전기 테스트 (Electronic test)


전기테스트는 AOI나, 육안 검사에서 확인할 수 없는 Via를 통한 연결, 내층 , blind vias , buried vias 등을 검사 하는데 사용 되며, PCB제작 마지막

배열 된 판을 Router로 분리하기 전에 수행 됩니다.


기본적으로는 회로의 오픈이나, 쇼트를 검사 하지만, 저항, 커패시턴스 등도 함께 확인 합니다.




검사 방식

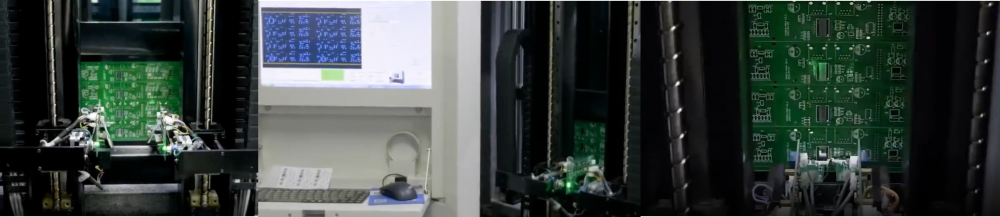

 1. Flying Probe Tester : 가장 기본적으로 사용되는 검사 방식 입니다. 장비에 Probe가 움직이며 PCB의 신호를 하나씩 확인합니다.

     Pcb의 종류의 상관없이 바로 사용할 수 있으며, 비용이 저렴 하기에 주로 소량 검사에 사용 됩니다.

 2. 검사 지그 제작 : 별도의 검사 환경을 만들어 일괄 적으로 테스트를 진행 합니다. 테스트 하는 시간이 10초 이내로 굉장히 빠른 속도로

     테스트가 가능 하지만, 지그를 만드는 시간과 비용이 높기에 많은 수량에 양산에 사용 됩니다


전기 테스트 기능

 1. 회로의 Open과 Short 검사

 2. Capacitance 및 Resistance 검사

 3. 비교 검사

 4. 연속성 및 인접성 검사

 5. 패턴 전도, 층 상호간 연결, Via 전도, Hole 전도
