PCB Metal(Aluminum) PCB 란 무엇인가요?

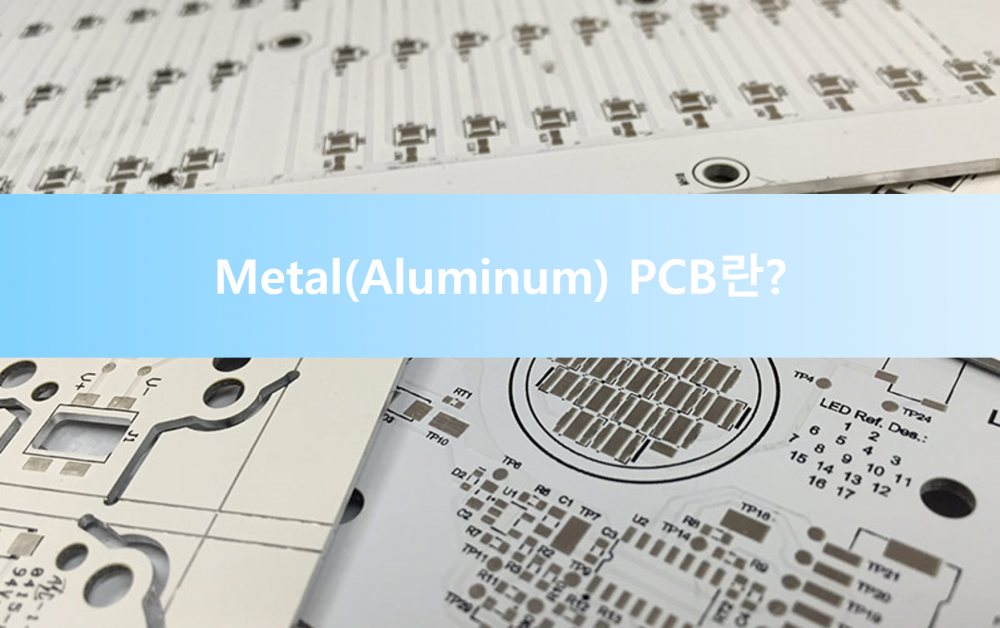

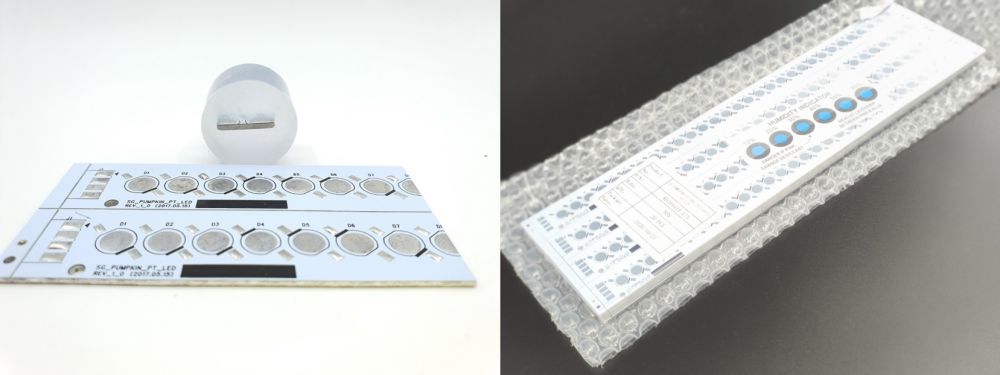

1.  Metal(Aluminum) PCB란?

     #Aluminum PCB는 모든 금속 PCB 중에서 가장 일반적으로 많이 사용 되고 있습니다. 기본 구성은 #알루미늄 코어 와 표준 #FR4로 구성 되며, 전체 온도를 유지 및 제어하는 고전력 제품에 매우 효과 적입니다.

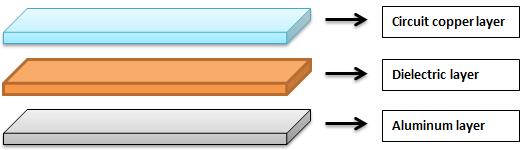

2.  Aluminum PCB의 구조

회로층 : 회로가 들어가는 층이며, 기존 FR-4와 비교하여 Aluminum 기판이 더 높은 전류를 전달 할 수 있습니다.

절연층 : Aluminum 기판의 핵심 기술이며, 열 저항이 낮고 열 전도율이 높은 재질을 사용 합니다.

금속 기판 : 알루미늄으로 되어 있는 Aluminum PCB의 기본 레이어 입니다.






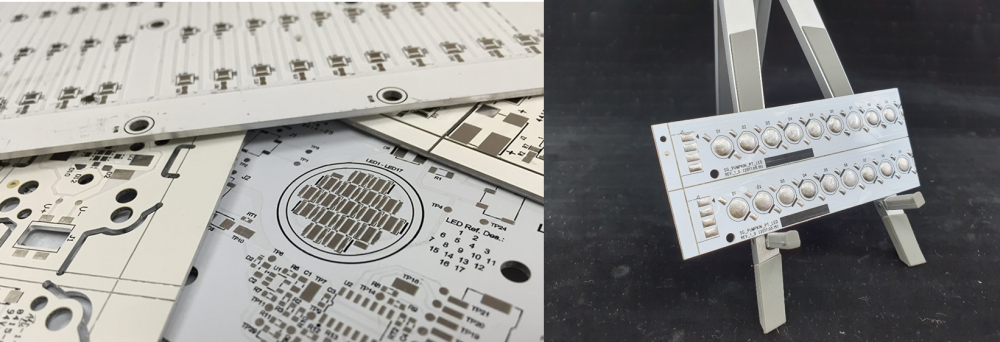

3.  Aluminum PCB 의 장점

(1) #알루미늄 기판은 무독성 이며, 재활용이 가능해 환경 친화적 입니다.

(2) #Aluminum을 사용한 제조는 조립이 쉬워 에너지 절약에 도움이 됩니다.

(3) #Alumium PCB는 내구성이 뛰어나 제조 중이나 사용중에 파손 될 가능성을 줄일 수 있습니다.

(4) 고온은 제품의 심각한 손상을 줄 수 있지만, Alumium PCB의 경우 열 발산이 효율이 좋아 온도로 인한 회로의 손상 및 기판에 미칠 수 있는 유해한 영향을 최소화 할 수 있습니다.



4.  Aluminum PCB의 적용


(1) 오디오 장비 : 입력, 출력 증폭기, 평형 증폭기, 오디오 증폭기, 전치 증폭기, 전력 증폭기 등

(2) 전원 : 스위칭 레귤레이터, DC / AC 컨버터, SW 레귤레이터 등

(3) 사무 자동화 장비 : 모터 드라이브 등

(4)  통신 전자 기기 : 고주파 증폭기, 필터링 기기,보고 회로 등

(5) 자동차 : 전자식 레귤레이터, 점화 장치, 전원 제어기 등

(6) 컴퓨터 : CPU 보드, 플로피 디스크 드라이브, 전원 공급 장치 등





5.  제작 필요 내용


1.  Gerber 파일 : 기본 적인 FR4 PCB와 동일하게 설계를 하지만, 일반적으로 단면으로 제작 되기에 단면 기준으로
      설계가 되어야 합니다.

      (도금 hole은 불가능 하며, 비 도금 Hole만 작업이 가능합니다.)

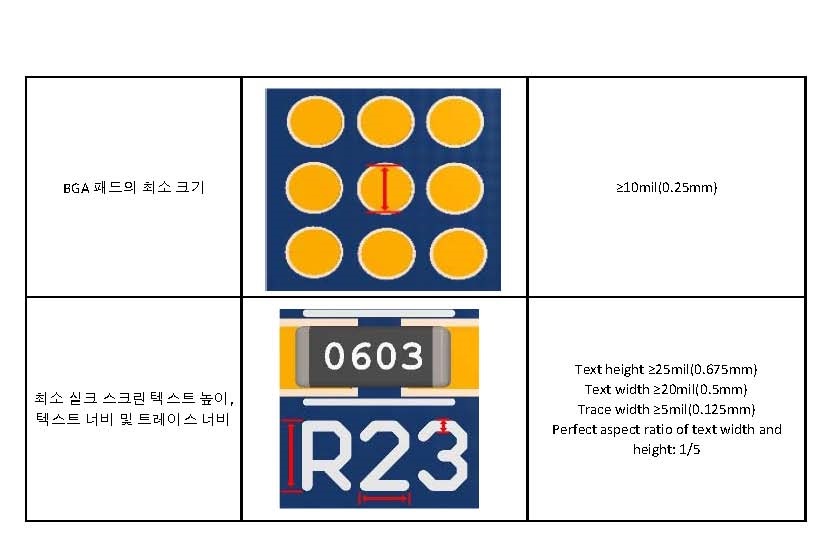

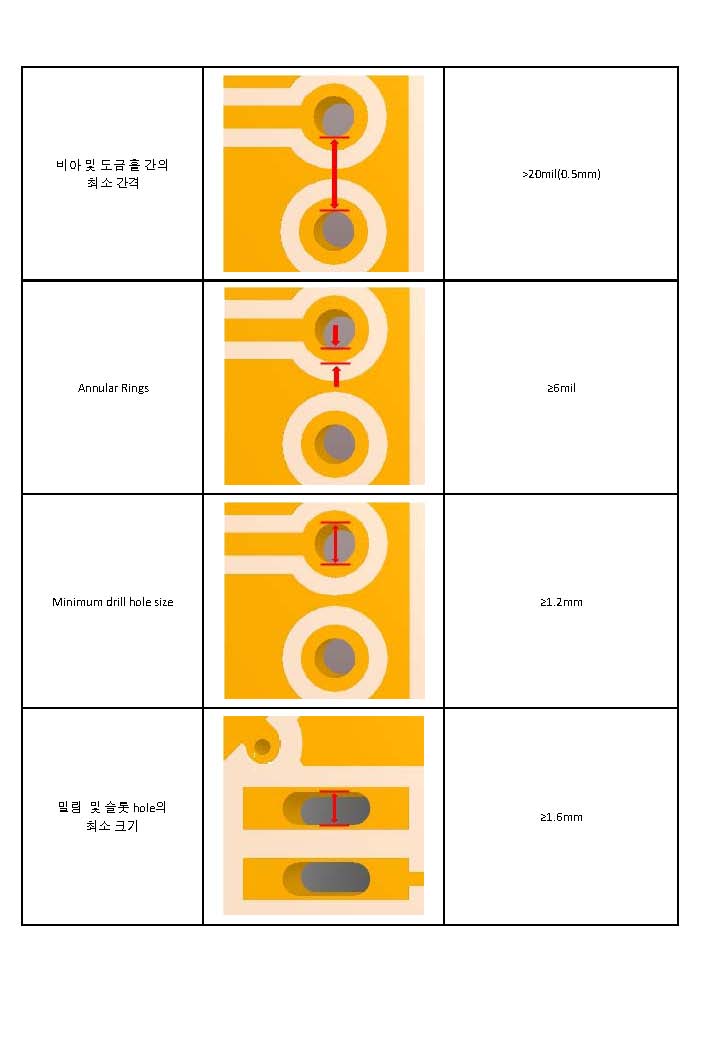

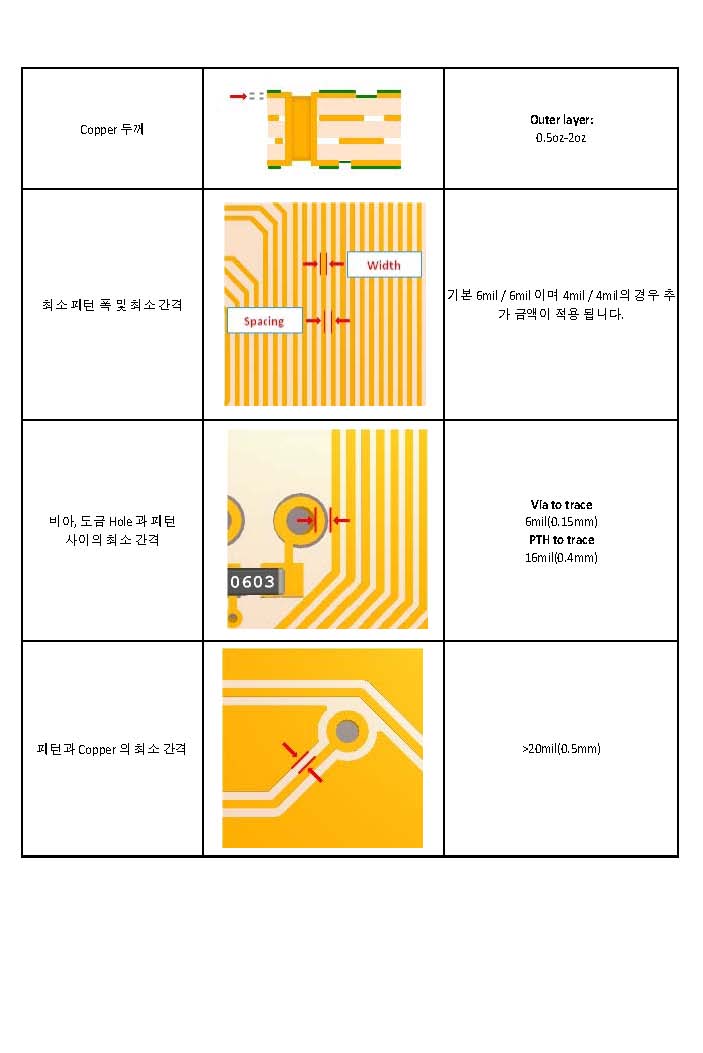

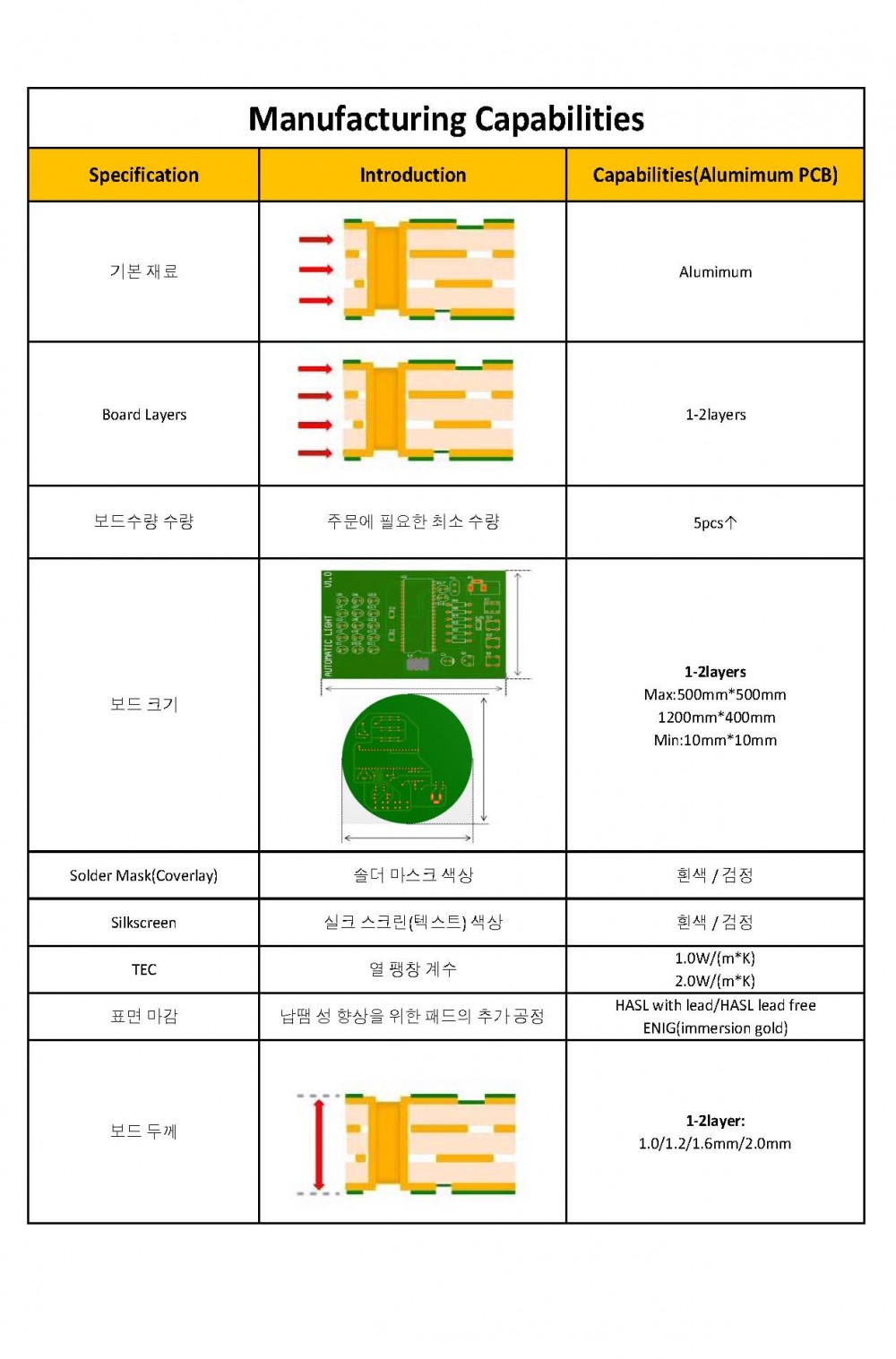

6.  알앤디테크 제작 가능 사양 (기본 스팩)


 #알루미늄 PCB #메탈 PCB #Aluminum PCB #Metal PCB #고온 PCB #LED PCB #PCB 샘플 #샘플PCB # PCB 제작 #고품질 PCB #알앤디테크



  • 날짜: 21-01-22 15:15
  • 조회: 19906
