스마트웨어러블 6층 스텍업비아 리지드FPCB제작 후기 > 갤러리

갤러리

PCB 갤러리 스마트웨어러블 6층 스텍업비아 리지드FPCB제작 후기

" 95% 실패하는 고난이도 6층 스텍업비아 리지드플렉서블PCB제작 성공후기 "

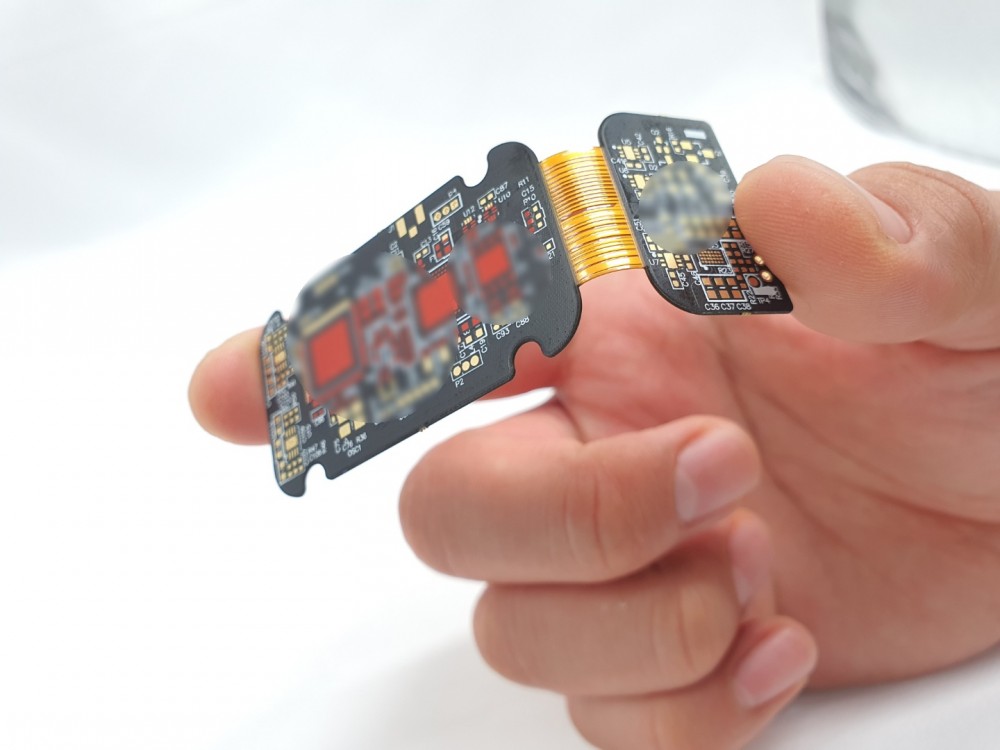

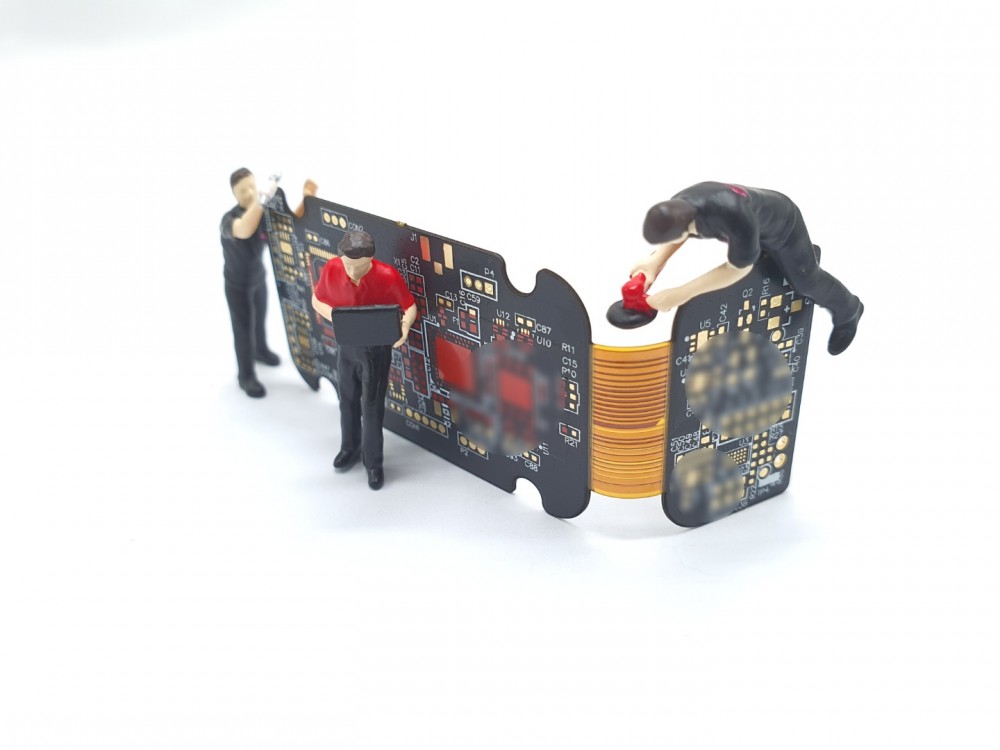

1. 리지드플렉서블 PCB는 FR-4재질의 PCB와 부드러운 FPCB가 결합한 형태로 FPCB설계와 FPCB제작이 까다롭습니다.

2. 스텍업비아 FPCB는 층별 공정이 끝나고 테스트 후 적층과 적층 후 테스트 과정을 포함하면 50개 정도의 공정이라

   제작을 해도 95%의 실패율을 가지고 있어서 제작을 거의 하지 않으며 어려운 작업입니다.

3. Stackup Via FPCB는 국내 대형 회사 (5,000억 규모 K사,I사)에서 제작이 가능하나 최소 100,000개 이상의 FPCB 수량이 가능합니다.

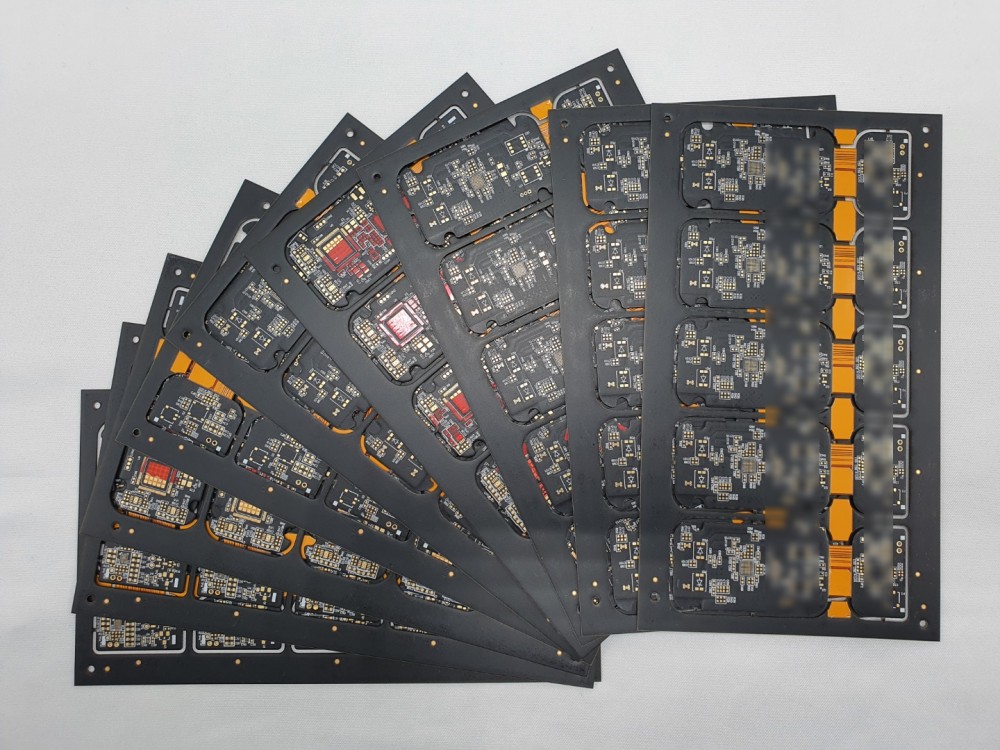

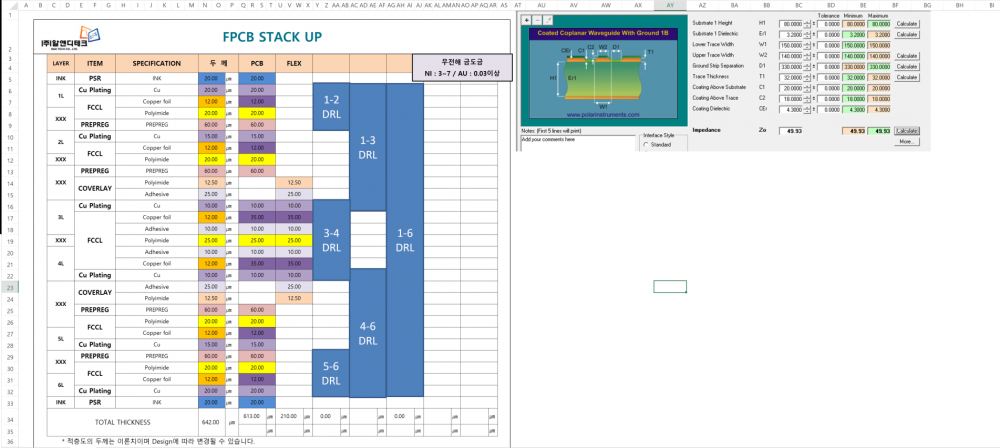

4. 이번에 스마트웨어러블 IOT디바이스에 사용되는 FPCB로 Stackup Via( 블라인드 Via, 뷰리드 Via )가 혼용된 FPCB를 제작의뢰

   받았습니다. 280개 FPCB를 투입해서 15개 성공할만큼 쉬운작업이 아니었으나, 정밀 BBT검사까지 마쳐 납품해 드렸습니다.


어려운 FPCB를 제작한만큼 많은 필요한 많은 사람들에게 유용하게 사용되길 바랍니다.

감사합니다.



  • 날짜: 21-08-27 15:52
  • 조회: 7663
