PCB 갤러리 신경재활 모니터링 AgCL 플렉서블PCB보드 설계 및 제작(2)

보통 FR4 PCB의 경우 HASL(유연납) 혹은 무연납을 사용하지만, FPCB는 ENIG금도금만으로 제작됩니다.


이번에 재설계와 재제작한 플렉서블 PCB는 인공지능을 통해 재활의 정도를 모니터링할 있게,

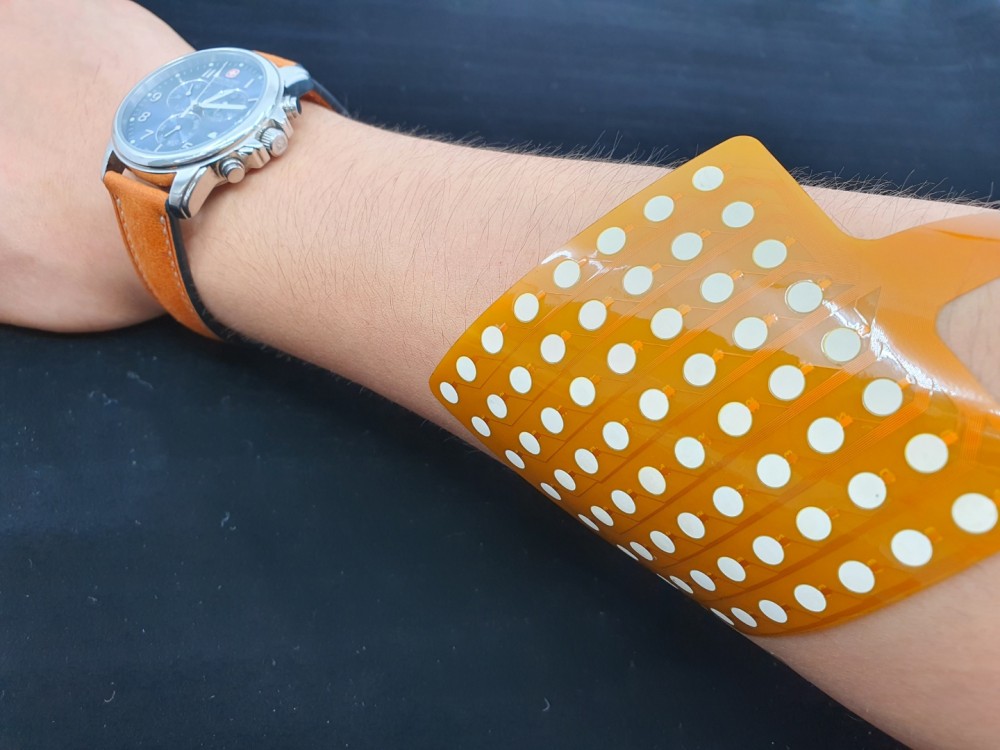

인체 피부에 접촉하여 전극의 신호를 정확하게 측정하기 위해 AgCL이 사용되어 PCB 재설계 및 제작되었습니다.

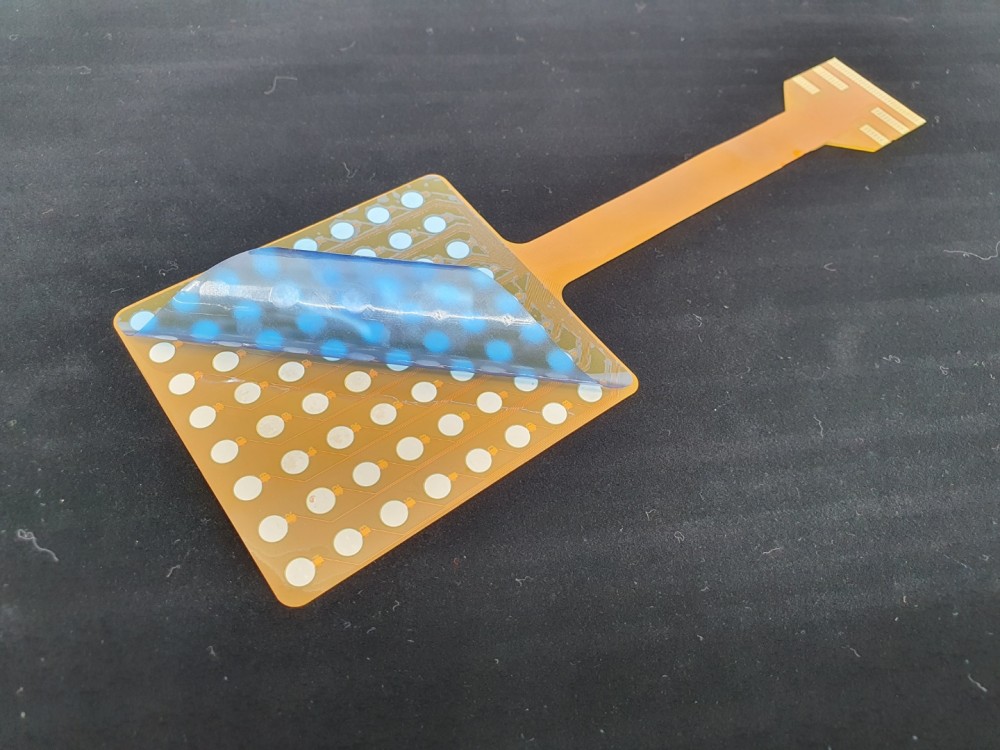

참고로, AgCL은 전극의 신호를 정확하게 측정하지만, 자외선의 노출될시 변색이 되기 때문에 표면에 필름을 붙이게 되는데요,

사용하실때는 FPCB에서 필름은 제거하고 사용하시면 됩니다.

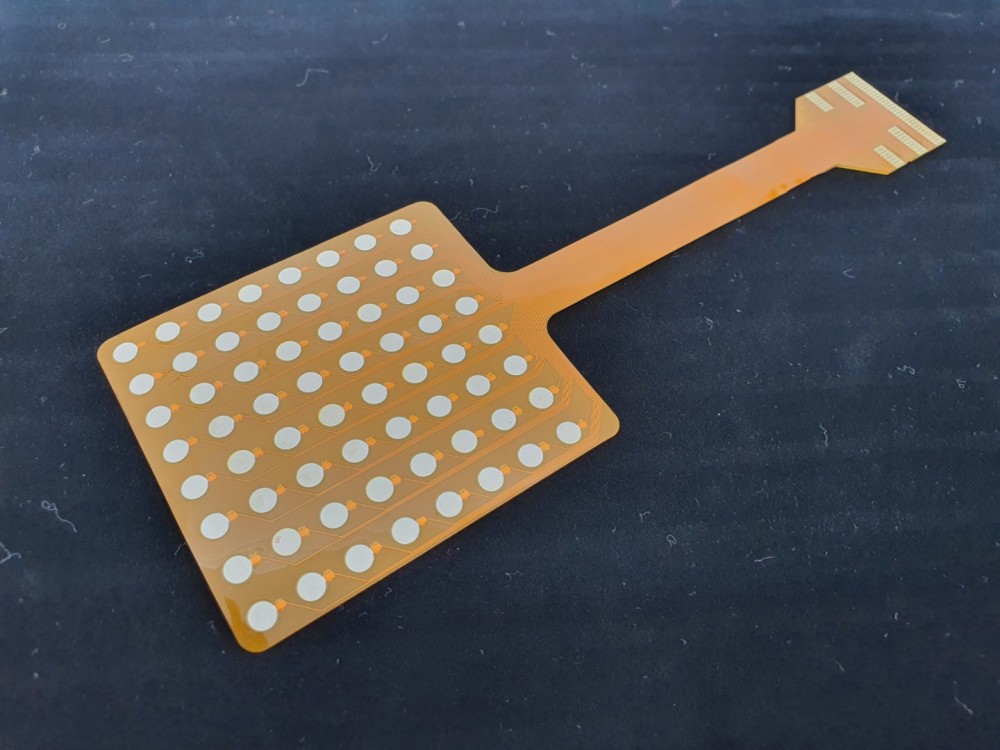

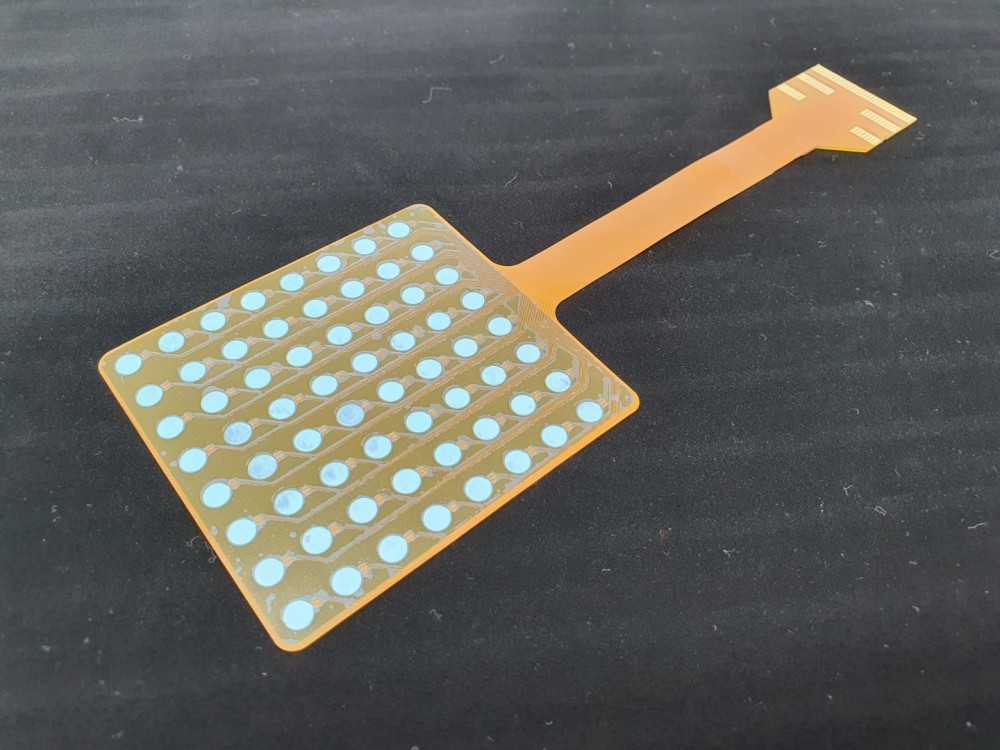

모양과 크기에 따라 전극의 신호 특성이 달라지게 되는데, 이를 확인하기 위해여 FPCB 재설계 및 재제작되었습니다.
