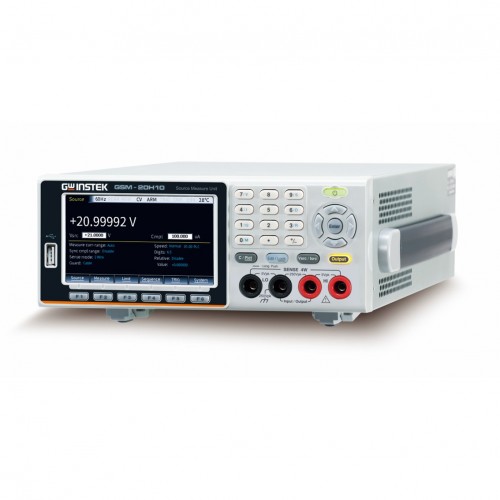

GW Instek GSM-20H10은 매우 안정적인 DC 전원과 계측기 등급의 6½자리 멀티미터 측정을 제공하는 정밀 소스 측정 장치 입니다.

작동 중 전압원, 전류원, 전압계, 전류계, 저항계로 사용할 수 있으며, 나노소재 및 부품, 반도체 구조, 유기 소재, 고효율 조명, 수동 부품 및 재료 특성 분석 등을 포함한 부품 특성 평가 및 생산 시험 응용 분야에 이상적입니다.

GSM-20H10은 ±210V/±1.05A/22W의 4사분면 작동을 제공합니다. 1사분면과 3사분면은 부하에 전원을 공급하는 전원 공급 장치로 작동합니다. 2사분면과 4사분면은 부하로 작동하여 내부적으로 전원을 소비합니다. 전압 값, 전류 값 및 저항 값은 전원 공급 장치 또는 부하 기능을 작동하면서 0.012%의 정확도와 1µV/10pA/10µΩ의 분해능으로 측정할 수 있습니다.

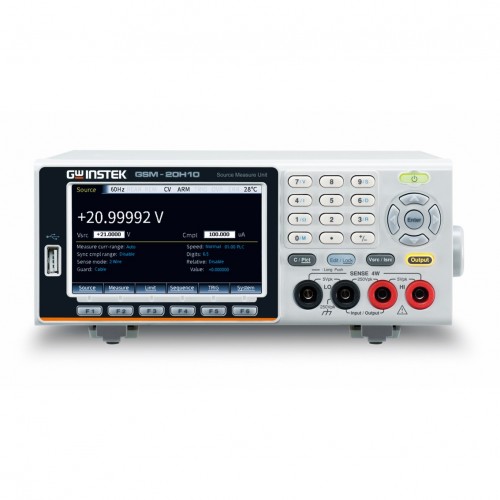

샘플링 속도와 관련하여 GSM-20H10은 최대 50k 포인트/초의 샘플링 속도를 지원하여 DUT의 특성을 정확하게 분석할 수 있습니다. 대형 4.3인치 화면으로 모든 측정 설정, 매개변수 및 결과를 화면에 완전히 표시할 수 있습니다.

SDM(Source Delay Measure) 기능은 신호가 변할 때 샘플링을 지연시켜 불안정한 신호가 포착되어 잘못된 판단을 하는 것을 방지합니다. 내장된 시퀀스 출력 모드(선형 계단, 로그 계단, SRC-MEM, 사용자 정의)가 4개 있으며, 최대 2500포인트의 시퀀스 변화 출력을 지원할 수 있습니다.

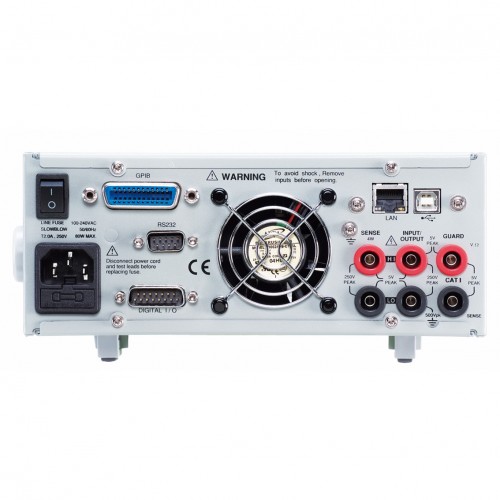

보호와 관련하여 GSM-20H10은 OVP/OTP 모드를 제공합니다. OVP의 설계로 사용자는 OVP 범위를 스스로 정의할 수 있습니다. OTP는 테스트 프로세스 중 온도 드리프트로 인한 오류를 효과적으로 방지할 수 있습니다. 인터페이스의 경우 이 제품은 표준 SCPI 명령을 지원하고 RS-232, USBTMC, LAN, GPIB(선택 사항) 인터페이스를 제공하여 사용자의 다양한 인터페이스 요구 사항을 충족합니다.

[ 주요 특징 ]

* 최대 출력: ±210V/±1.05A/22W

* 내장된 4개의 시퀀스 출력 모드, 최대 2500포인트

* OVP/OTP 보호 기능

* 6½자리 분해능으로 0.012% 기본 측정 정확도

* 가변 샘플링 속도

* SDM(Source Delay Measure) 사이클

* 2-, 4-, 6-와이어 원격 V-소스 및 측정 감지

* 가변 디스플레이 숫자

* 내장된 제한 기능

* 내장된 5가지 계산 기능

* 표준 SCPI 명령, 인터페이스 제공: RS-232, USBTMC, LAN, GPIB(선택 사항)

* 4.3" TFT LCD, 디지털 숫자 키패드

* 내장 RTC 시계
