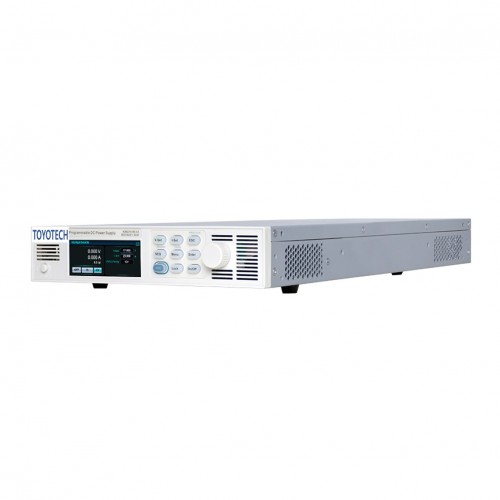

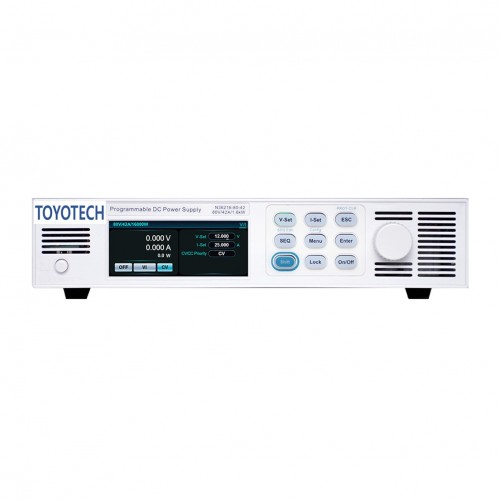

N36200 프로그래밍 가능 DC 전원 공급 장치(500W~2500W)

N36200 시리즈는 초소형 크기, 고성능, 고전력 밀도를 갖춘 광범위한 프로그래밍 가능 DC 전원 공급 장치입니다. 1U 높이와 19인치 반 너비의 디자인은 독립형 및 통합형 캐비닛 모두에서 공간 절약을 통해 편안한 경험을 제공합니다. N36200 시리즈는 빠른 동적 응답, 고정밀 출력, 다중 테스트 기능을 지원하여 다양한 애플리케이션 시나리오의 요구 사항을 충족합니다.

[ 주요 특징 ]

* 초소형 사이즈, 높은 전력 밀도

* 빠른 동적 응답 시간, 전압 상승 및 하강 시간 ≤10ms

* 전압 정확도 : 0.03%+0.02%FS

* 현재 정확도 : 0.1%+0.1%FS

* 자동차 파형 시뮬레이션 테스트 지원(선택 사항)

* SEQ 테스트, 배터리 충전 테스트, 내부 저항 시뮬레이션 지원

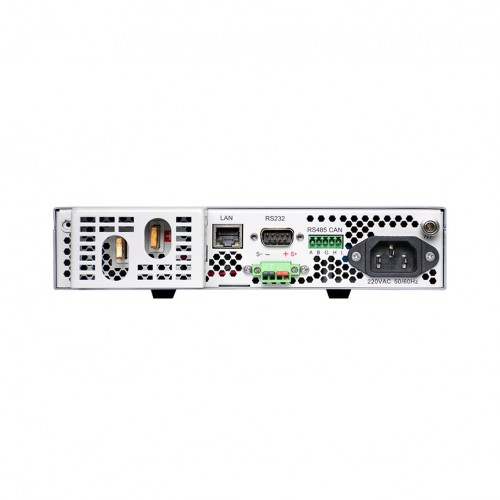

* LAN/RS232/RS485/CAN 통신 제어 지원

* Modbus-RTU/SCPI/CANopen 통신 프로토콜 지원

* 조정 가능한 전압/전류 슬루율

* CC&CV 우선기능

* 3.2인치 LCD 화면

[ 응용 분야 ]

* R&D 연구실

* 항공우주&자동차 전자

* ATE 시험 시스템

* 축전지

* 가전제품

초소형 사이즈, 높은 전력 밀도

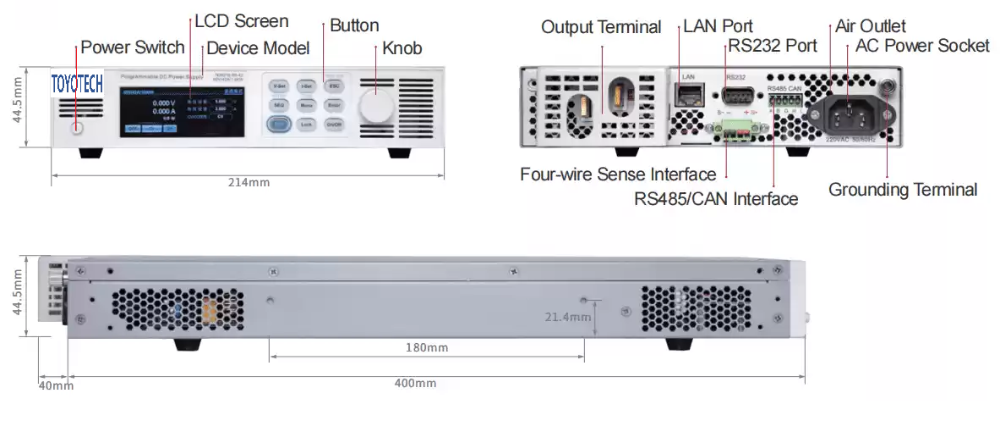

N36200 시리즈 DC 전원 공급 장치는 체계적인 방열 설계를 채택하고, 1U 반폭 섀시에 1600W의 광범위한 출력을 통합하였으며, 전압은 최대 80V, 전류는 최대 42A입니다. N36200 시리즈는 고객의 테스트 애플리케이션 시나리오를 충족시키기 위해 소형 크기와 높은 전력 밀도로 설계되었으며, 구매 비용과 차지하는 공간을 절약합니다.

CC&CV 우선 기능

N36200 시리즈는 CC&CV 우선 순위 기능을 지원하므로 사용자는 DUT의 특성에 따라 테스트에 적합한 작업 모드를 선택할 수 있습니다.

그림 1에서 보듯이, DUT가 테스트 중에 전압 오버슈트를 방지해야 하는 경우, 전압 우선 모드를 사용하여 빠르고 원활한 상승 전압을 얻어야 합니다.

그림 2와 같이 DUT가 전류 오버슈트를 피해야 하거나 DUT가 저임피던스인 경우, 전류 우선 모드를 사용하여 빠르고 원활한 상승 전류를 얻어야 합니다.

자동차 파형 아날로그 기능 지원, 카트로닉스 전기 성능 테스트에 사용(선택 사항)

N36200 시리즈는 자동차 파형 아날로그 기능의 옵션으로, 자동차 시동 파형, 단시간 전압 강하 파형, 언로딩 파형 등을 시뮬레이션할 수 있으며, ISO16750-2, LV124 등의 규격을 충족하며, 카트로닉스 전기 성능 테스트에 사용됩니다.
