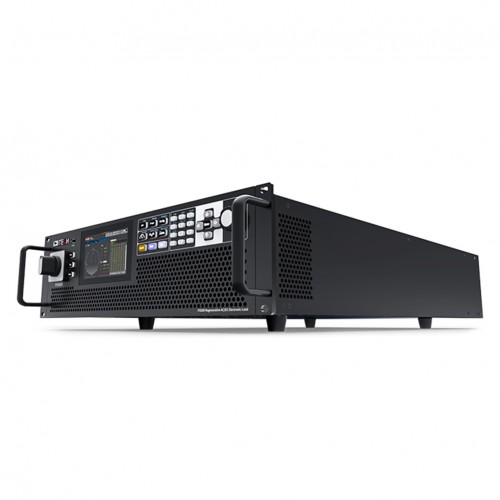

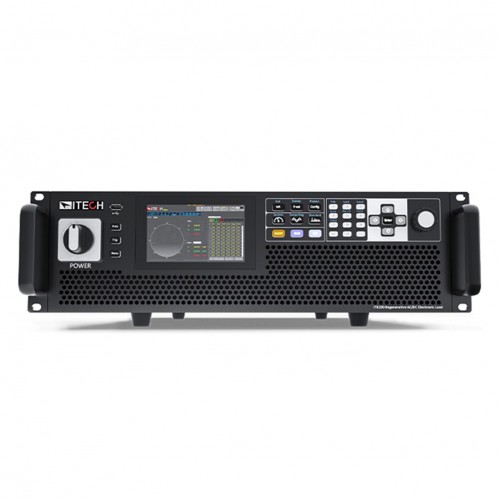

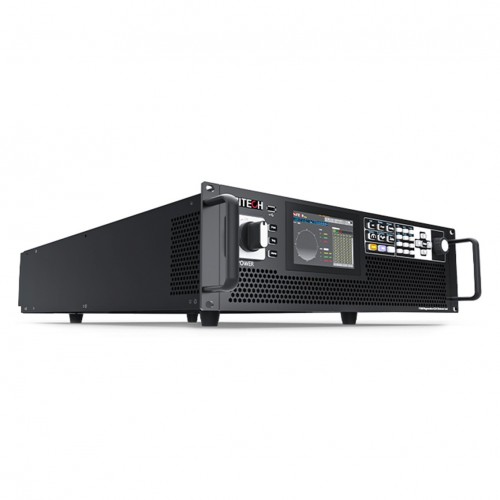

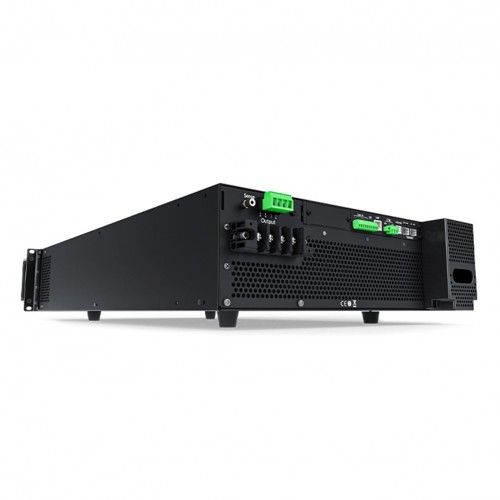

IT8200E 시리즈 회생 AC/DC 전자 부하는 전력을 효율적으로 계통에 공급할 수 있습니다. 3U 랙에서 최대 21kVA까지 입력할 수 있습니다. 마스터-슬레이브 병렬 연결을 통해 1MVA 이상으로 쉽게 확장할 수 있습니다.

터치스크린과 GUI를 통해 다양한 파형을 편집할 수 있습니다. 임의 파형 편집 기능과 완벽한 보호 기능을 갖춘 IT8200E는 R&D, 테스트 및 시스템 통합에 적합합니다.

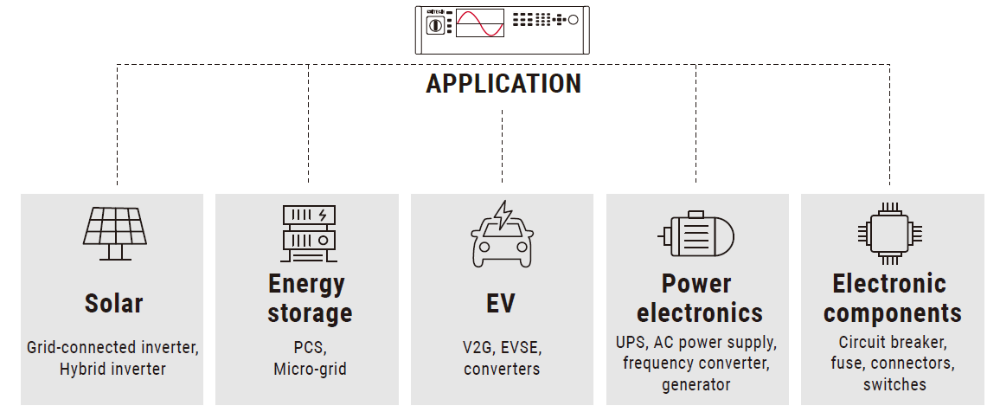

AC 모드에서 '정류' 기능을 활성화하면 IT8200E 전자 부하는 1사분면과 3사분면에서 작동하며 전압과 전류는 동일한 방향을 유지합니다. 또한 14가지 회로 토폴로지를 시뮬레이션할 수 있는 CE 모드와 같은 다양한 작동 모드를 제공합니다. IT8200E 시리즈는 V2G, EVSE, 인버터, PCS, UPS 등 다양한 애플리케이션에 사용할 수 있습니다.

[ 주요 특징 ]

* 첨단 SiC 기술 채택

* 높은 전력 밀도, 3U 유닛에서 21kVA

* 마스터/슬레이브 병렬, 최대 1MVA+ 전력

* 고효율 에너지 재생

* 포괄적인 작업 모드 선택 가능: 단상, 3상, 역상(분할상). 정격 전압은역상(분할 위상)에서 200%까지 확장 가능

* 주파수: 16-500Hz

* NORMAL/LIST/SWEEP/Surge&Sag 모드 지원

* 다양한 파형 내장

* 터치 스크린, 간편한 조작을 위한 간단한 UI

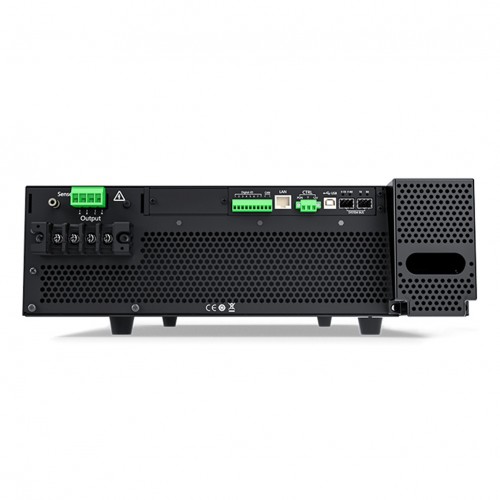

* 내장 USB/CAN/LAN/디지털 IO 인터페이스, 옵션 GPIB /아날로그&RS232

* CANopen*3、Modbus、LXI、SCPI 통신 지원

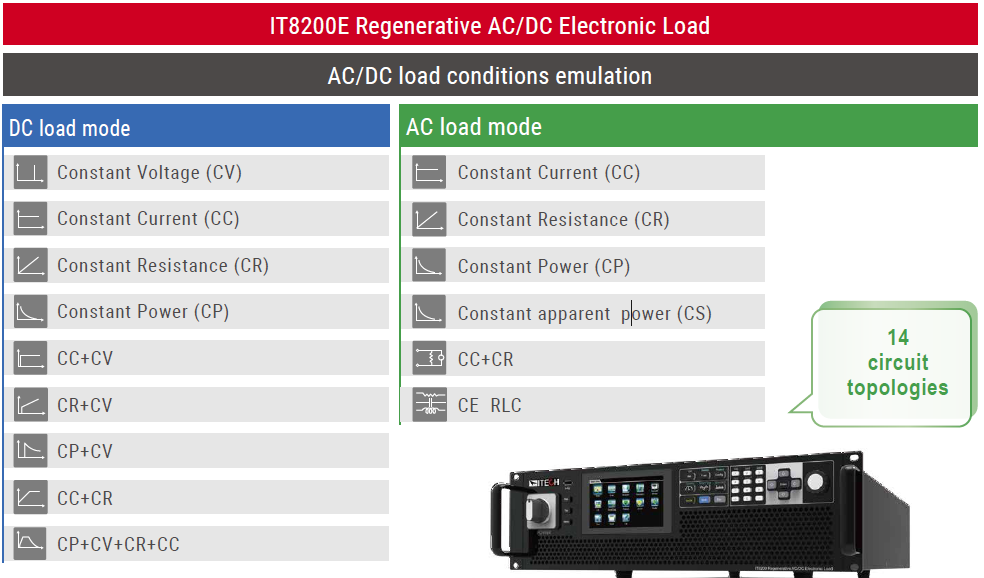

* AC 모드는 CC/CP/CR/CS/CC+CR/CE 다중 작업 모드를 지원하고, CE 모드는단상 정류기 RLC 및 병렬 RLC와 같은

  14가지 회로 토폴로지를 시뮬레이션할 수 있음

* AC 모드는 정류 및 비정류 모드를 모두 지원

* DC 모드는 CC/CR/CP/CV와 같은 9가지 작업 모드를 지원

* 조정 가능한 크레스트 인자: 1.414 ~ 5.0

* -90º ~ 90.0º 범위의 위상 편이 지원 *1

* 단위 역률1 기능은 전류 파형이 전압 파형에 따라 변하도록 하며 역률은가능한 한 1에 가깝게 됩니다.

* 3상 AC 모드에서는 Y 및 Δ

* 최대 50번째까지의 포괄적인 고조파 측정 및 분석.

* IEC61000-3-2/3-12 사전 적합성 테스트 표준 내장 *2

* 적재 및 하역 각도 제어 지원,0~359°의 전체 범위 설정 가능

* Protect 자동 클리어(UV&FE 자동 클리어), POVP, POCP, UVP, 소프트웨어 워치독등 다양한 보호 기능

재생형 AC/DC 전자 부하

IT8200E 시리즈는 88%의 에너지 회수 능력을 갖춘 새로운 회생형 AC 전자 부하입니다. AC 모드든 DC 모드든 DUT에서 생성된 전력은 열로 방출되지 않고 전력망으로 다시 공급될 수 있어 환경을 보호하고 전기, HVAC 및 냉방 인프라 비용을 절감합니다.

오실로스코프 기능

IT8200E 시리즈는 디지털 오실로스코프 기능을 내장하여 전압 및 전류, 위상 관계, 파형 트리거링 등의 시간 영역 신호를 수집할 수 있습니다. 최대 10us의 빠른 샘플링 속도로 최대 6개의 오실로스코프 곡선을 동시에 표시하고 즉각적인 분석을 수행할 수 있습니다. 또한, 데이터 기록 기능을 통해 장시간 출력을 관찰하고, 수집된 데이터를 외부 저장 장치에 저장하여 2차 분석을 수행할 수 있습니다. 데이터 수집 장비나 오실로스코프 없이도 다양한 테스트 요구 사항을 충족할 수 있습니다 .

단상, 삼상, 역상

IT8200E 시리즈는 단상, 3상, 역상 출력 모드를 제공하며, 메뉴를 통해 선택할 수 있습니다. 역상 모드에서는 단상 350V 입력 전압을 700V까지 높일 수 있으며, 이때 출력 전력은 원래의 2/3로 감소합니다. 3상 모드에서는 Y형 또는 Δ형 결선을 선택할 수 있습니다. Y형 결선은 C상 손실을 지원합니다.

다양한 작동 모드

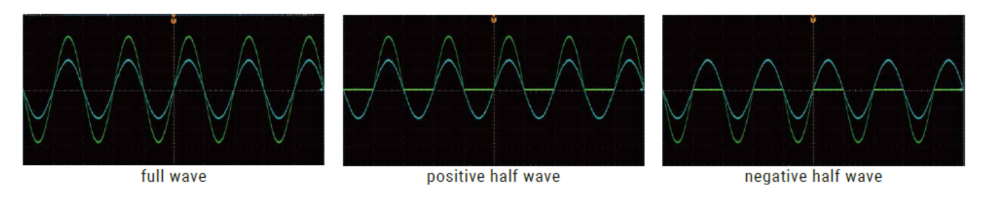

IT8200E AC 전자 부하는 AC 모드에서 '정류' 기능을 활성화하여 부하가 1사분면과 3사분면에서 작동하도록 하여 전압과 전류가 항상 동일한 방향으로 흐르도록 할 수 있습니다. 이때 전파, 양의 반파 또는 음의 반파를 자유롭게 선택할 수 있습니다.

파고율은 파형의 극한 피크를 나타냅니다. 순수 사인파가 필요한 애플리케이션의 경우 부하 전류 파형의 CF 값을 1.414 또는 가능한 한 가깝게 유지하는 것이 바람직합니다. 그러나 실제 애플리케이션에서는 부하 전류 파형의 피크 모양이 매우 날카로워지고 CF가 1.414보다 높은 경우가 많습니다. 이때 사인파의 시작점이 0도에서 양의 방향으로 이동하기 시작합니다. 따라서 파형을 보정해야 합니다. IT8200E의 파고율은 1.414에서 5.0까지 조정할 수 있으며, 위상 편이 각도를 -90º~90º로 설정하고 결과 진폭을 보정하며 RMS를 변경하지 않고 유지할 수도 있습니다 . 이를 통해 현장 테스트 조건을 더욱 정확하게 시뮬레이션하여 테스트 대상 장치(UUT)의 신뢰성을 보장할 수 있습니다 .

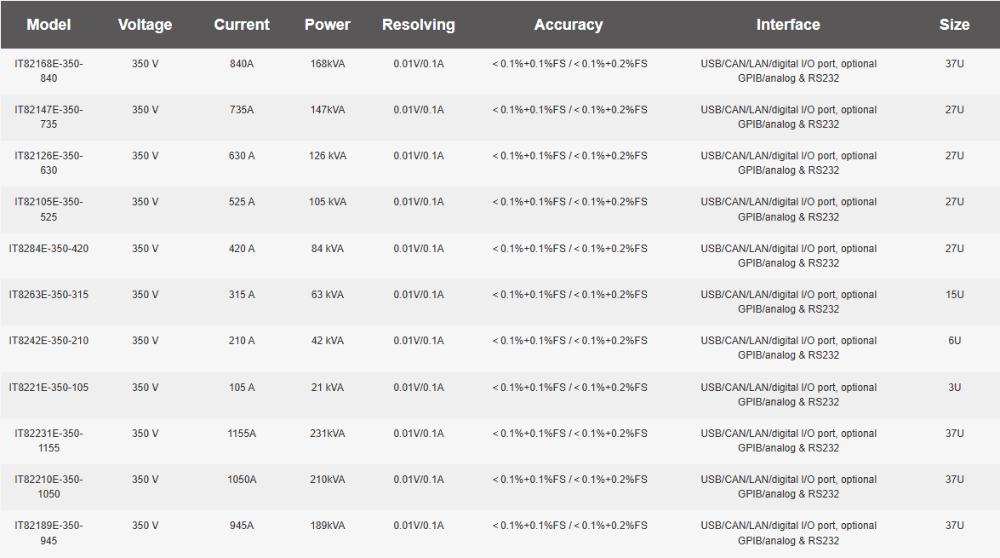

[ 모델별 사양 ]

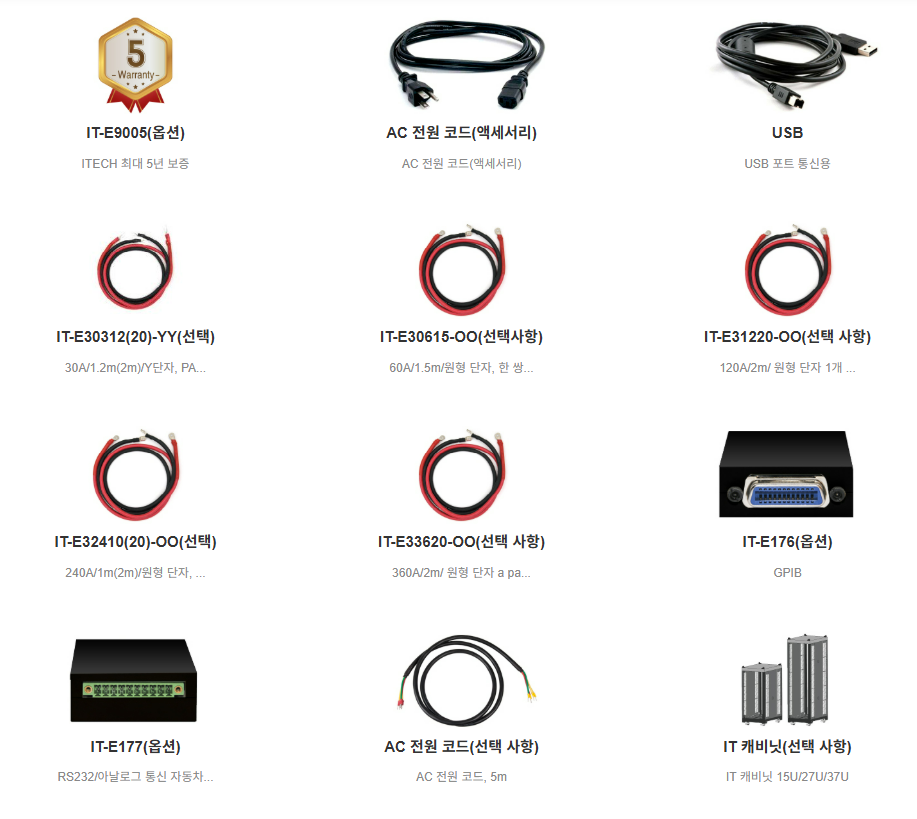

[ 악세사리 ]
