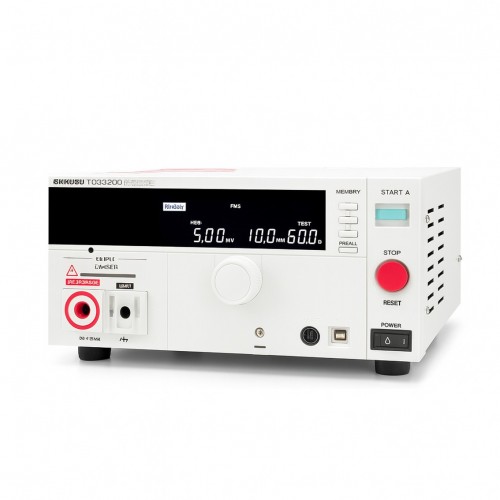

50년 이상의 시장 경험을 바탕으로 낮은 소유 비용을 실현한 이상적인 AC 내전압 테스터

TOS5200 AC 내전압 시험기는 전기 제품의 안전을 보장하는 데 필요한 네 가지 시험 중 내전압 시험을 수행하도록 설계되었습니다. 출력은 5kV/100mA(AC)이며, IEC, EN, UL, VDE, JIS 및 기타 국가 안전 규격과 전기용품안전법의 요건에 따라 전자 장비 및 부품의 내전압 시험을 수행할 수 있습니다.

또한, 새롭게 개발된 스위칭 증폭기는 시험 전압 안정성을 향상시켜 AC 라인 전압이나 주파수가 변동하더라도 출력 전압을 일정하게 유지하여 전원 공급 환경이 불안정한 지역에서도 안정적인 시험을 가능하게 합니다. 다양한 시험 요구를 충족할 수 있도록 다양한 기능의 장비를 제공합니다. 본 제품은 사용 편의성, 신뢰성, 그리고 안전성을 고려하여 철저하게 설계된 저가형 AC 내전압 시험기의 "표준" 모델입니다.

[ 주요 특징 ]

* PWM 앰프 시스템은 매우 안정적인 출력을 제공합니다.

* 5kV/100mA(500VA)의 AC 내전압 시험

* 전압계의 경우 500V 이상, 전류계의 경우 1mA 이상에서 판독값의 ±1.5%의 고정밀 측정

* 상승/하강 시간 제어

* 키 잠금 장치 및 액추에이터 커버

* USB 인터페이스 장착

입력 전압에 영향을 받지 않는 매우 안정적인 출력!

TOS5200은 PWM 스위칭 증폭기 시스템을 탑재하여 AC 라인 입력의 영향 없이 매우 안정적인 출력을 구현합니다. 기존 내전압 시험기는 슬라이드 트랜스포머 시스템을 사용하여 AC 라인의 입력 전압을 승압하여 출력합니다. 이러한 슬라이드 트랜스포머 시스템을 사용하면 입력 전압 변동이 출력에 영향을 미쳐 시험이 제대로 수행되지 않습니다. TOS5200은 AC 라인 변동의 영향 없이 안정적인 고전압을 출력할 수 있는 고효율 PWM 증폭기를 탑재하여 전압 변동이 큰 지역에서도 "안전"하고 "안정"되며 "신뢰성이 높은" 시험을 안심하고 수행할 수 있습니다.

상승시간/하강시간 제어 기능!

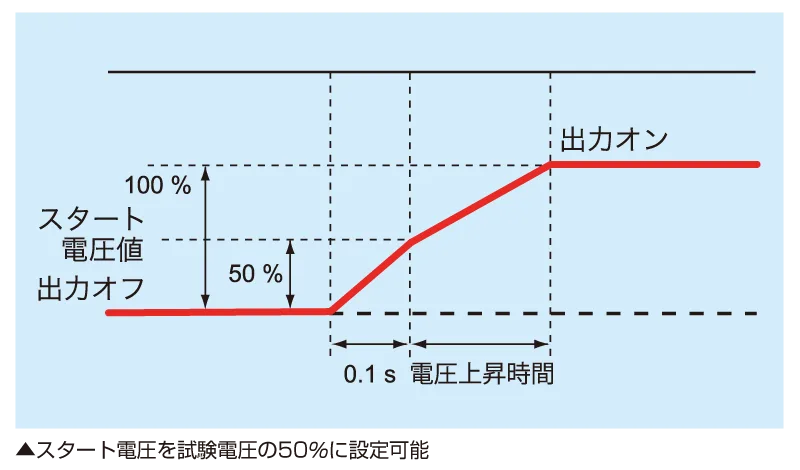

상승 시간 제어 기능은 EUT(시험 대상 EUT)에 필요 이상의 스트레스가 가해지는 것을 방지합니다. 상승 시간 없이 갑자기 고전압이 인가되면 큰 과도 전압이 발생하여 EUT가 손상될 수 있습니다. 이러한 이유로 안전 규격에서는 내전압 시험 방법을 규정하고 있으며, 시험 전압을 규정 전압까지 점진적으로 증가시키도록 요구합니다. 시작 전압은 시험 전압의 50%(고정)로 설정할 수도 있습니다. 또한, 하강 시간 기능을 사용하면 PASS 판정 완료 후 시험 전압을 점진적으로 감소시킬 수 있습니다. 전압 강하 시간은 0.1초로 고정되어 있으며, OFF도 가능합니다.

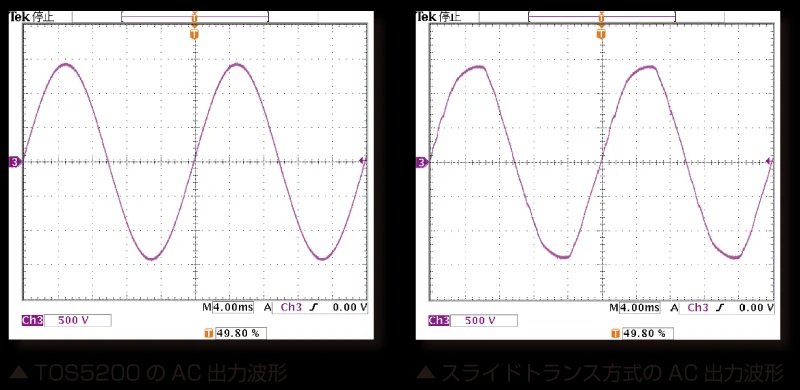

출력 파형은 Hipot(내전압) 테스트에서 필수적인 요소입니다!

측정 오차 감소! "판독값"의 ±1.5%와 "fs"의 ±1.5%의 차이는 무엇인가요?

예를 들어, TOS5200으로 1500V 출력 전압을 측정할 때 최대 오차 ΔV = 1500(판독값) x 1.5% = 22.5V입니다. TOS5050A로 1500V 출력 전압을 측정할 때, 0~2.5kV/0~5kV(2개 범위)를 0~2.5kV 범위로 설정했으므로 최대 오차 ΔV = 입니다. 따라서 최대 오차 ΔV = 2500(최대값) x 1.5% = 37.5V입니다. 따라서 동일한 1500V 측정값의 최대 측정 오차는 15V입니다.

TOS5200은 다음을 읽는 데 대한 오류를 지정합니다.

TOS5050A는 fs에 대한 오류를 정의합니다: 전체 범위(최대값)

상승 시간 제어 기능

테스트 시간을 0.1초부터 설정할 수 있습니다! 택트 타임 단축에 기여합니다!

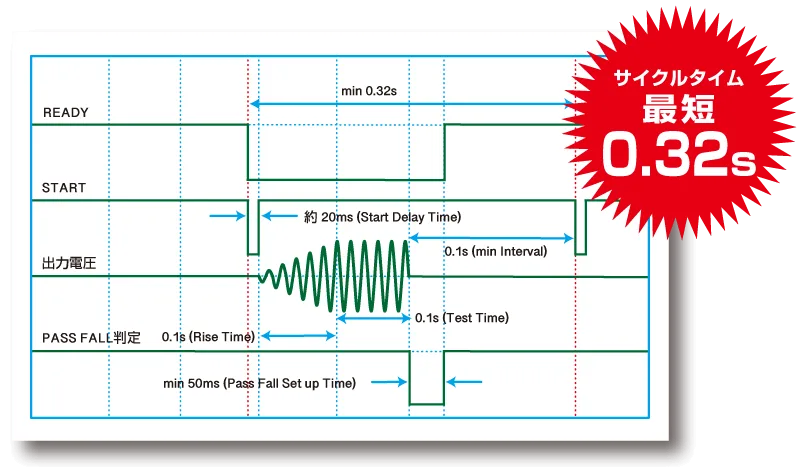

TOS5200을 사용하면 측정 정확도 저하 없이 테스트 시간을 0.1초부터 설정할 수 있습니다. 이는 최소 테스트 시간이 0.5초였던 TOS5050A보다 5배 빠르며, 택트 타임(takt time)이 단축됩니다. 택트 타임 단축은 생산성 향상과 직접적인 관련이 있기 때문에 많은 사용자들이 최소 테스트 시간 설정 변경이나 수정을 요청해 왔습니다. 그러나 내전압 시험의 어려움은 테스트 시간이 측정 응답 속도보다 빠르면 측정 정확도가 매우 떨어진다는 점이었습니다.

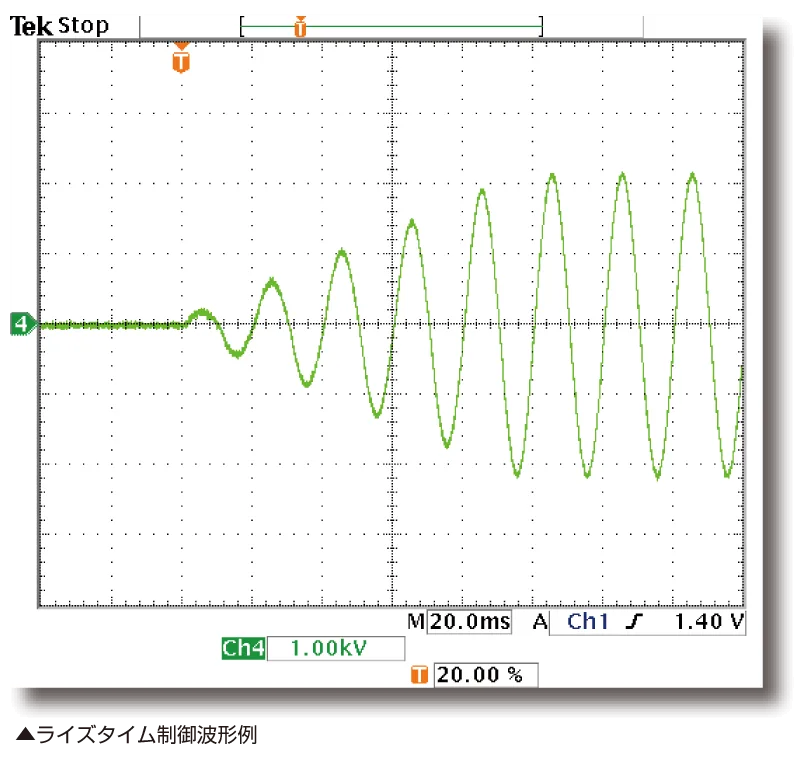

상승 시간 제어 기능을 사용하면 AC 내전압(내전압) 시험을 수행하는 동안 시험 전압을 점진적으로 증가시켜 설정 전압에 도달할 수 있습니다. 전압 상승 시간은 0.1초에서 10.0초까지 0.1초 단위로 설정할 수 있습니다.

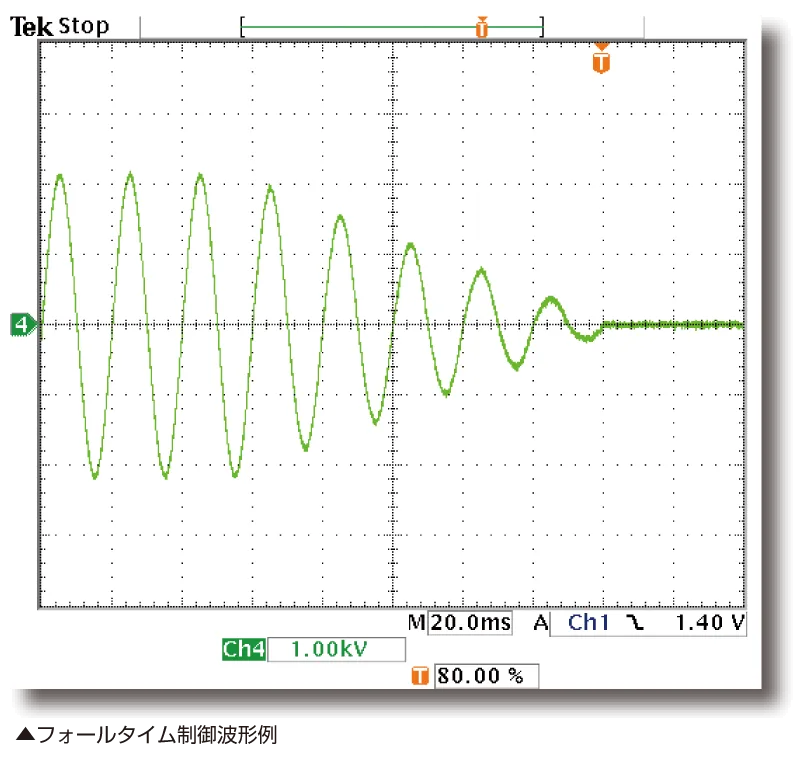

낙하시간 제어 기능

하강 시간 제어 기능을 사용하면 AC 내전압 시험에서 PASS 판정 시 시험 전압을 점진적으로 낮출 수 있습니다. 전압 하강 시간은 0.1초로 고정되어 있습니다. (OFF도 선택 가능).

누설전류 설정값의 분해능이 향상되었습니다!

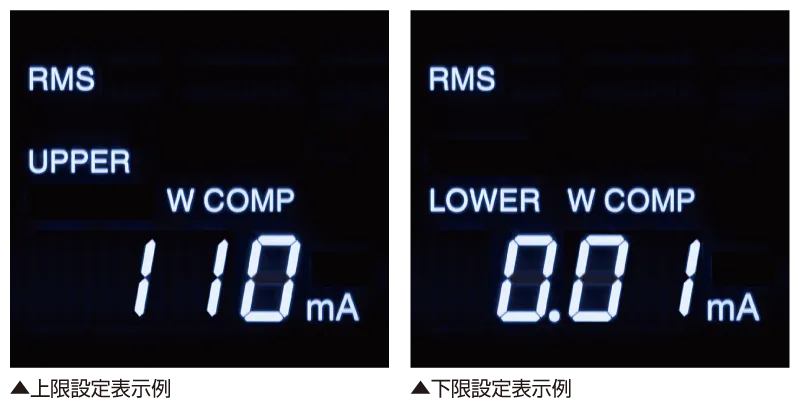

TOS5200은 전류 제한을 0.01mA에서 110mA까지 설정할 수 있습니다. (기존 제품 TOS5050A: 0.1mA에서 110mA)

제품이나 전자부품의 역량가치가 얼마인지 더 잘 파악할 수 있습니다.

하한 판정 기준값의 감도를 높여 기존 제품보다 단선, 접촉 불량 등을 더욱 정확하게 검출할 수 있습니다. 또한, 실제 유효값으로 측정합니다.

사용성과 안전성을 추구하다

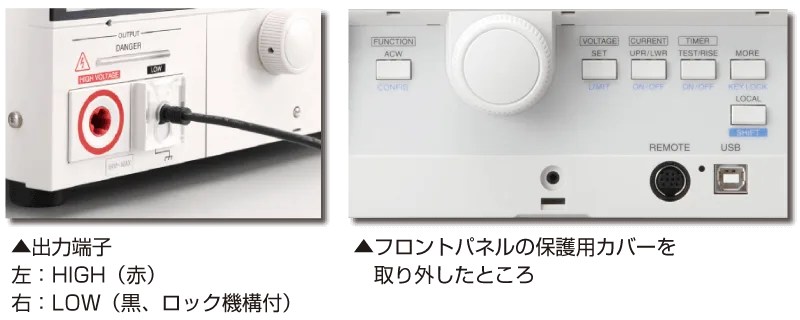

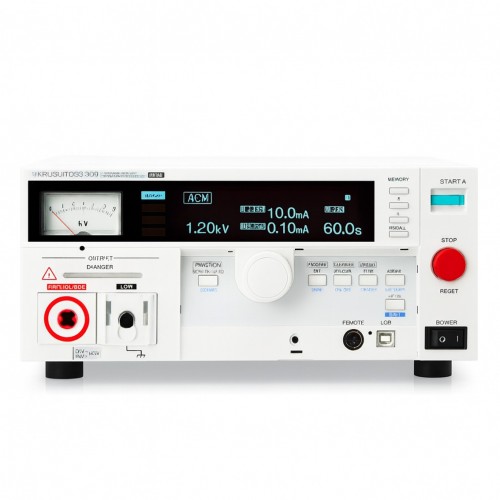

제어판과 출력 단자의 완전히 새로운 스마트 디자인! 출력 단자의 돌출된 부품을 제거하고 새로운 유형의 LOW 단자를 탑재했습니다. 전면 패널 보호 커버를 제공하는 등 생산 라인의 안전성과 편의성 향상을 추구했습니다 .

높은 정밀도와 높은 해상도

± 1.5%의 판독값

고정밀 측정 ±1.5% of reading *(전압계 500V 이상, 전류계 1mA 이상)

전 세계 입력 전압 지원

누구나 쉽게 사용할 수 있어요!

입력 전원 공급을 변경하지 않고도 어느 나라에서나 사용 가능합니다.

선택 가능한 출력 주파수!

입력 전원 환경에 의존하지 않습니다. 50/60Hz 주파수로 안정적인 시험 전압을 공급합니다.

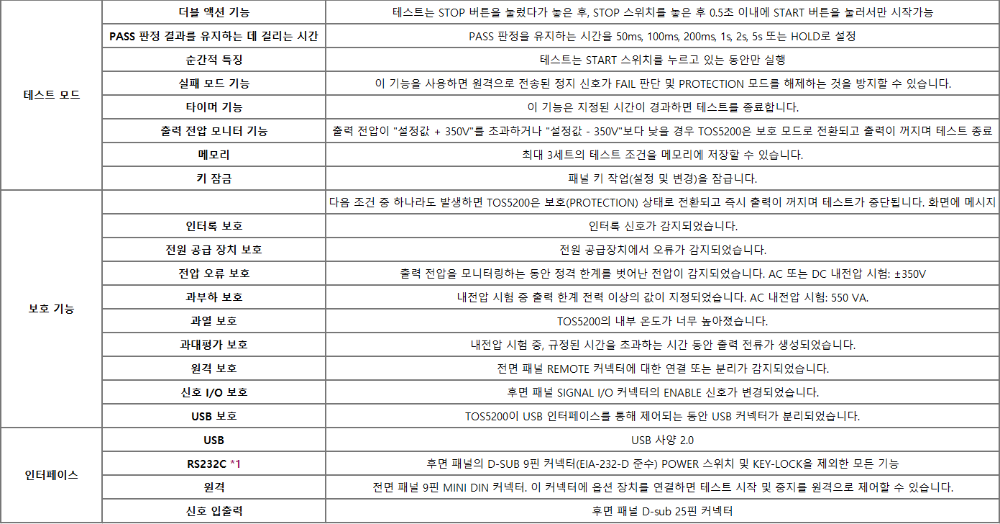

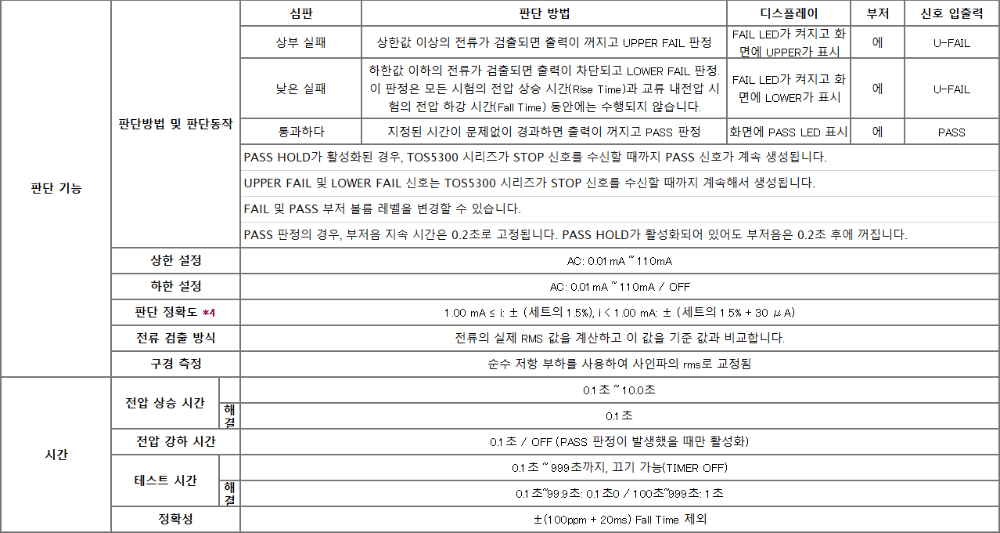

[ 판단기능과 시간 ]

*1 출력 시간 제한에 관하여: 내전압 시험에 사용되는 전압 발생기의 방열 성능은 크기, 무게, 비용 등을 고려하여 정격 출력의 절반으로 설계되었습니다. TOS5300 시리즈는 다음 제한 내에서 사용하십시오. 이 제한을 초과하여 제품을 사용할 경우 출력부가 과열되어 내부 보호 회로가 작동할 수 있습니다. 이 경우 시험을 중단하고 TOS5300 시리즈가 정상 온도로 돌아올 때까지 기다리십시오.

*1 RS232C를 통신 인터페이스로 사용하는 경우 "대화 모드"를 설정할 수 있습니다.

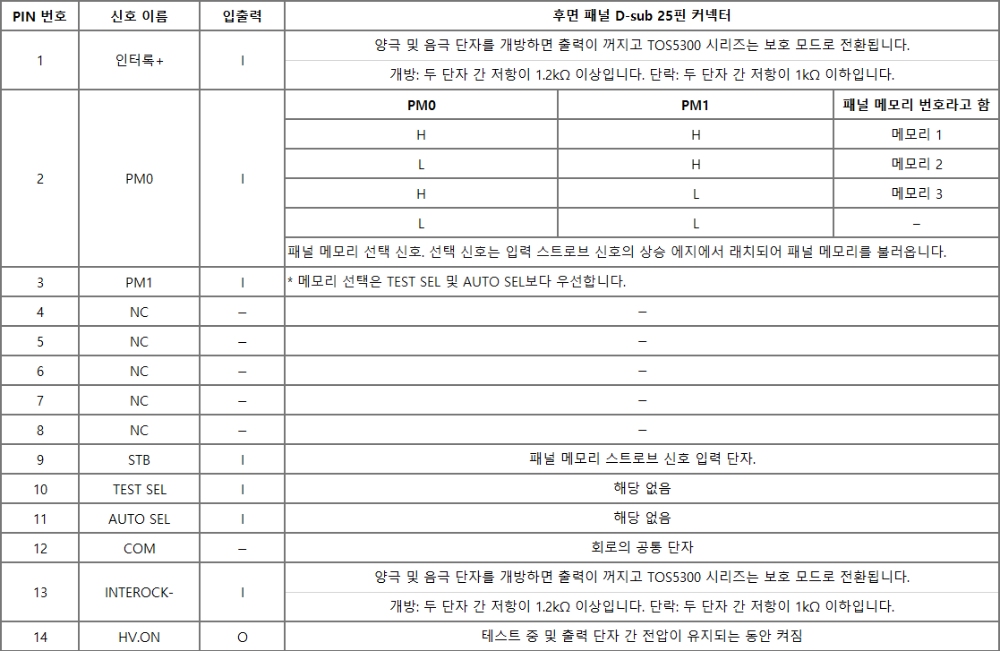

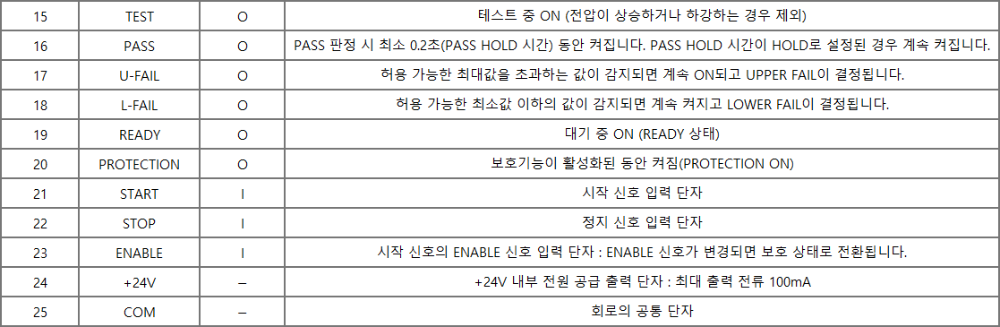

SIGNAL I/O 커넥터 핀아웃

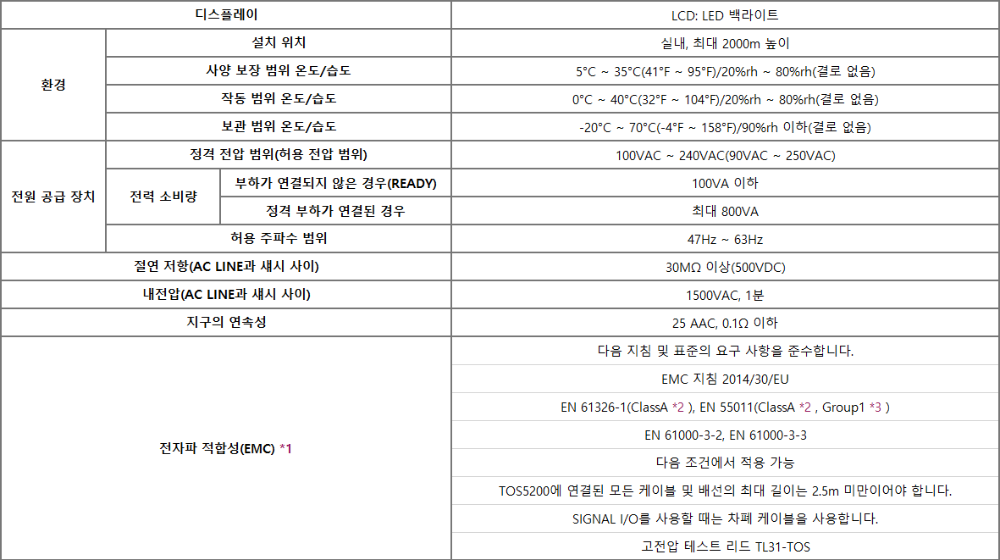

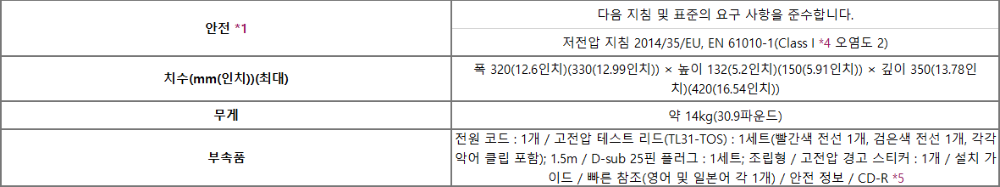

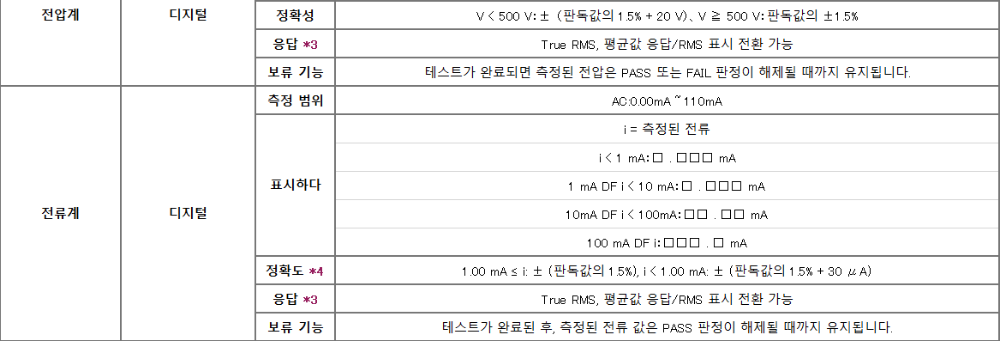

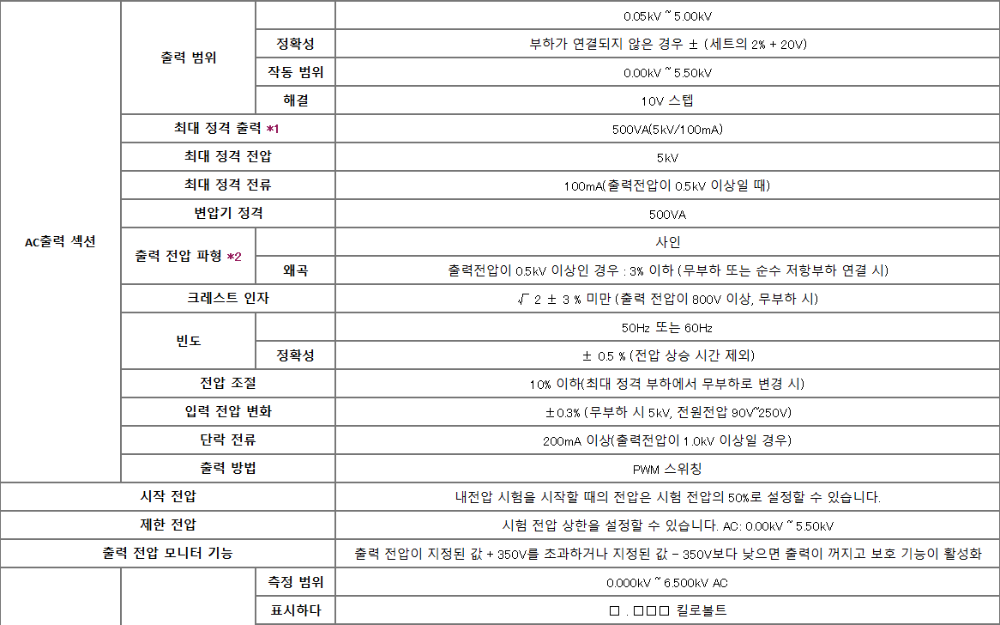

일반사양

*1 : 패널에 CE 마크가 있는 모델에만 해당됩니다. 신호는 출력 단자로 절연되어 있지만 각 신호는 공통입니다. 로직 설정도 가능합니다. *2 : 이 제품은 A등급 장비입니다. 이 제품은 산업 환경에서 사용하도록 설계되었습니다. 이 제품은 주거 지역에서 사용하면 간섭을 일으킬 수 있습니다. 사용자가 라디오 및 텔레비전 방송 수신에 대한 간섭을 방지하기 위해 전자파 방출을 줄이기 위한 특별한 조치를 취하지 않는 한 이러한 사용을 피해야 합니다. *3 : 이 제품은 그룹 1 장비입니다. 이 제품은 재료 처리 또는 검사/분석 목적으로 전자기 복사, 유도 및/또는 용량 결합의 형태로 의도적으로 무선 주파수 에너지를 생성 및/또는 사용하지 않습니다. *4 : 이 제품은 I등급 장비입니다. 이 제품의 보호 도체 단자를 접지해야 합니다. 이 제품의 안전은 제품이 적절하게 접지된 경우에만 보장됩니다. *5 : 사용 설명서, 면역 인터페이스 설명서, VISA 라이브러리(KI-VISA), IVI-COM 드라이버 및 안전 평가 테스트가 포함되어 있습니다.
