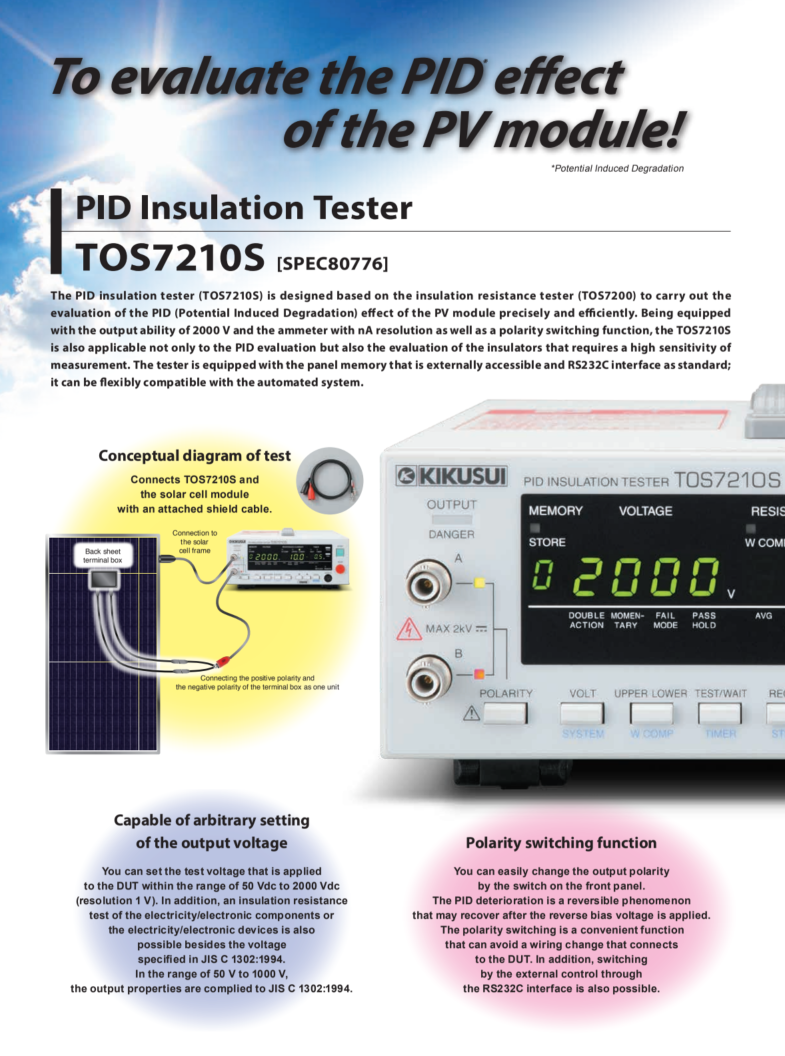

테스트의 개념도

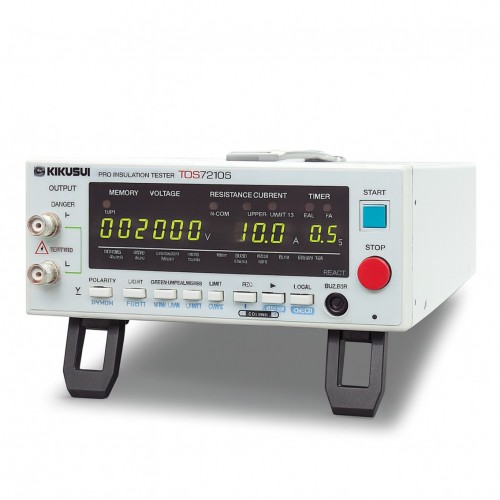

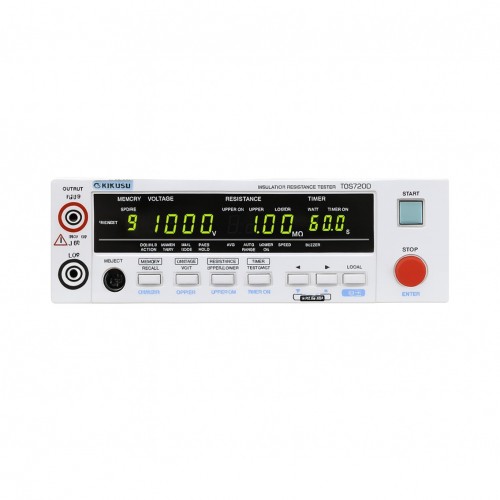

PID 절연 시험기(TOS7210S)는 절연 저항 시험기(TOS7200)를 기반으로 PV 모듈의 PID(Potential Induced Degradation) 영향을 정확하고 효율적으로 평가하도록 설계되었습니다. 2000V의 출력과 nA 분해능의 전류계, 그리고 극성 전환 기능을 갖춘 TOS7210S는 PID 평가뿐만 아니라 높은 측정 감도가 요구되는 절연체 평가에도 적용 가능합니다. 외부에서 접근 가능한 패널 메모리와 RS232C 인터페이스를 기본으로 탑재하여 자동화 시스템과 유연하게 호환됩니다.

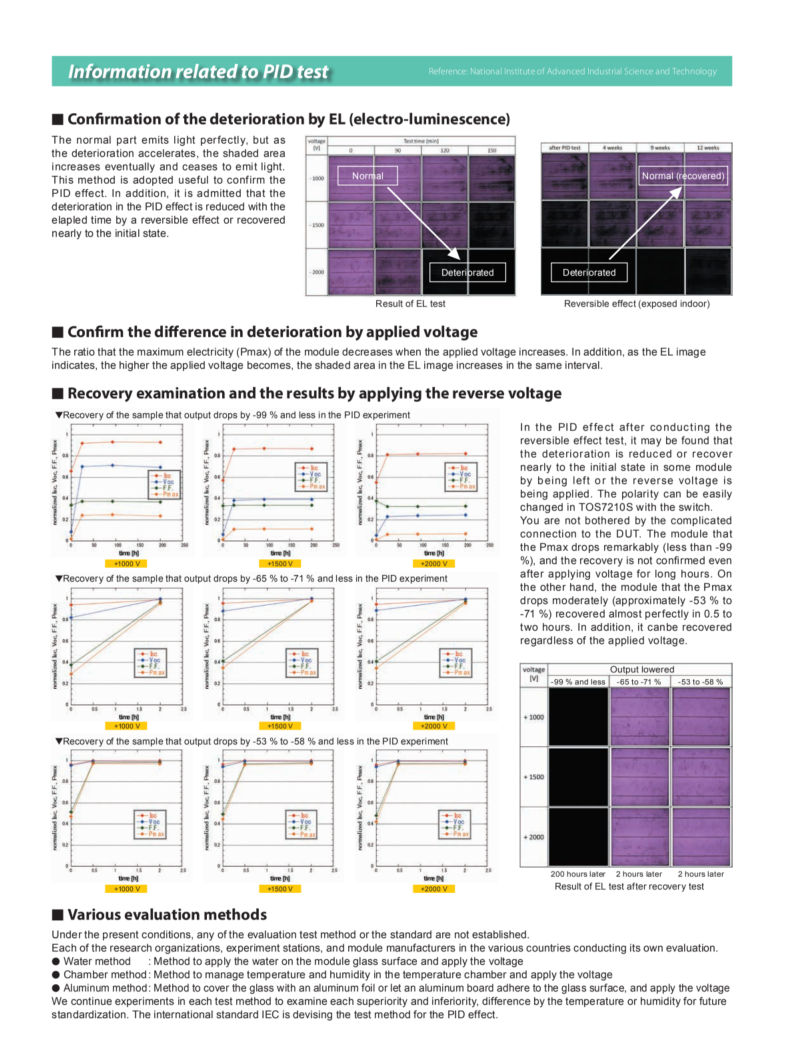

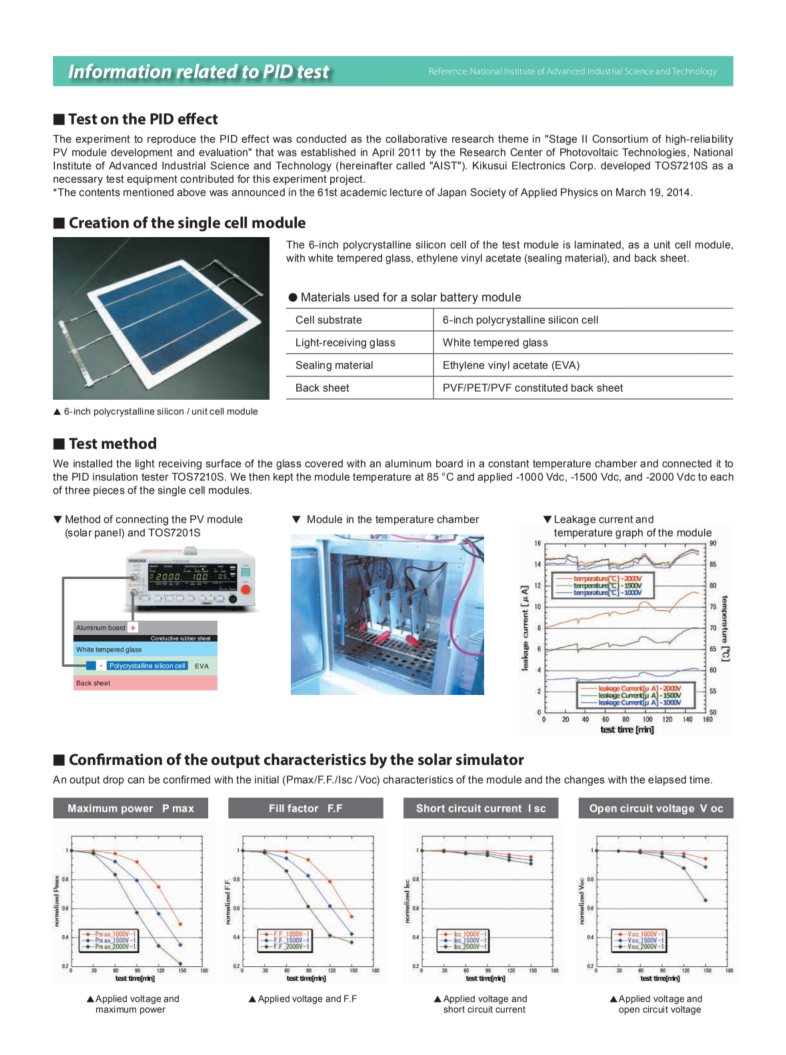

PID 효과

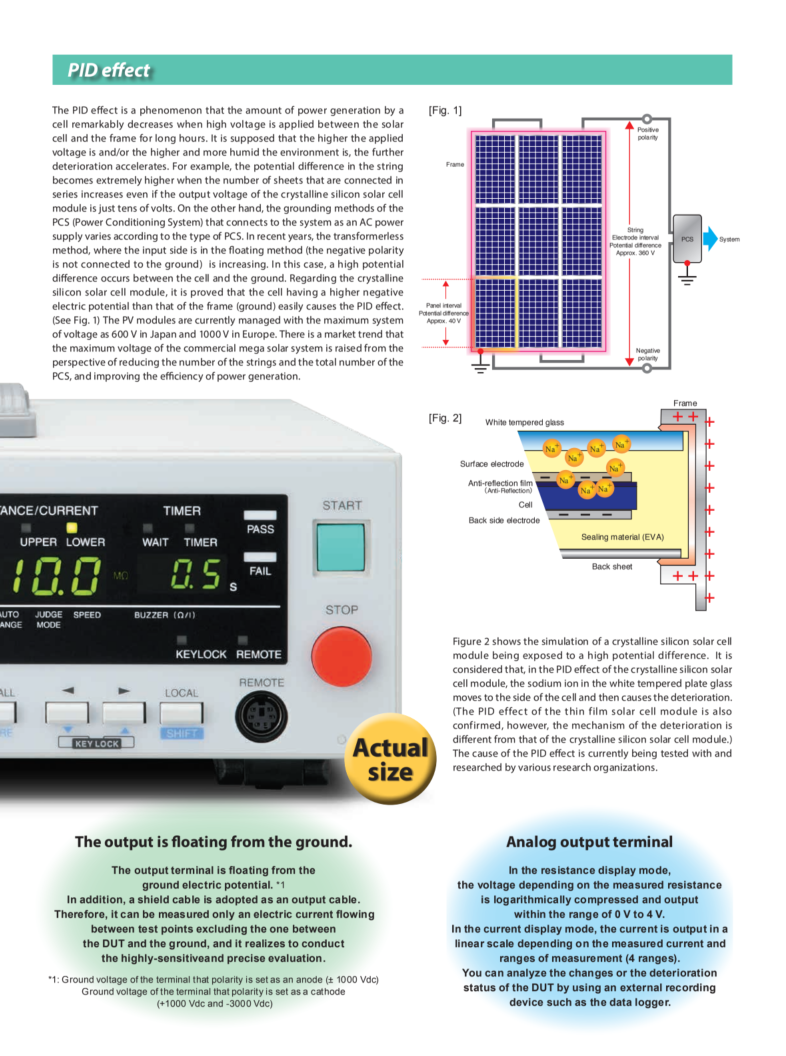

PID 효과는 태양 전지와 프레임 사이에 장시간 고전압이 인가될 때 셀의 발전량이 현저히 감소하는 현상입니다. 인가 전압이 높을수록, 그리고/또는 환경이 높고 습도가 높을수록 열화가 더욱 가속화되는 것으로 추정됩니다. 예를 들어, 결정질 실리콘 태양 전지 모듈의 출력 전압이 수십 볼트에 불과하더라도 직렬로 연결된 시트의 수가 증가하면 스트링의 전위차가 매우 커집니다. 한편, 교류 전원으로 시스템에 연결되는 PCS(전력 조절 시스템)의 접지 방식은 PCS의 종류에 따라 다릅니다. 최근에는 입력 측이 부동 방식(음극성이 접지에 연결되지 않은 방식)인 무변압기 방식이 증가하고 있습니다. 이 경우 셀과 접지 사이에 높은 전위차가 발생합니다. 결정질 실리콘 태양 전지 모듈의 경우, 프레임(접지)보다 음극 전위가 높은 셀이 PID 효과를 쉽게 유발하는 것으로 밝혀졌습니다. (그림 1 참조) 현재 태양광 모듈은 일본에서는 최대 시스템 전압이 600V, 유럽에서는 1000V로 관리되고 있습니다. 스트링 수와 PCS 총 수를 줄이고 발전 효율을 높이는 관점에서 상업용 메가솔라 시스템의 최대 전압을 높이는 시장 추세가 나타나고 있습니다.

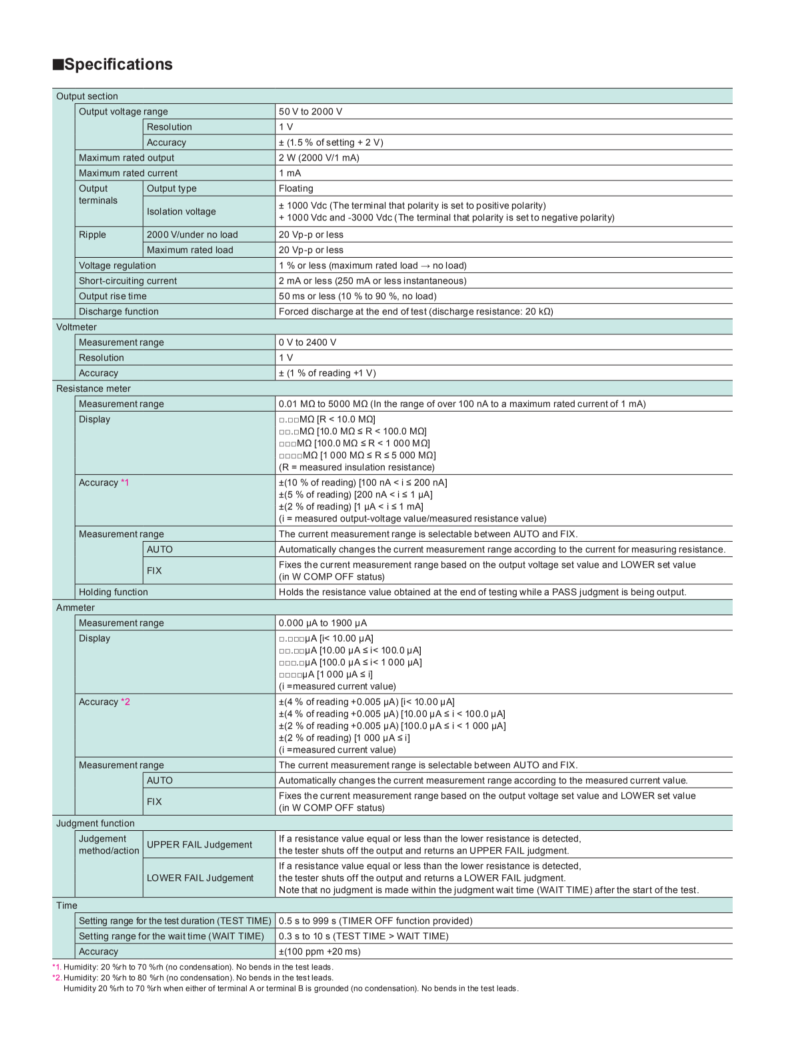

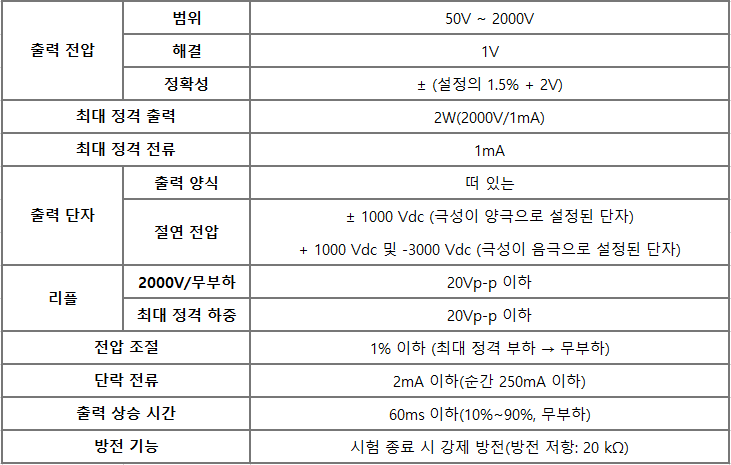

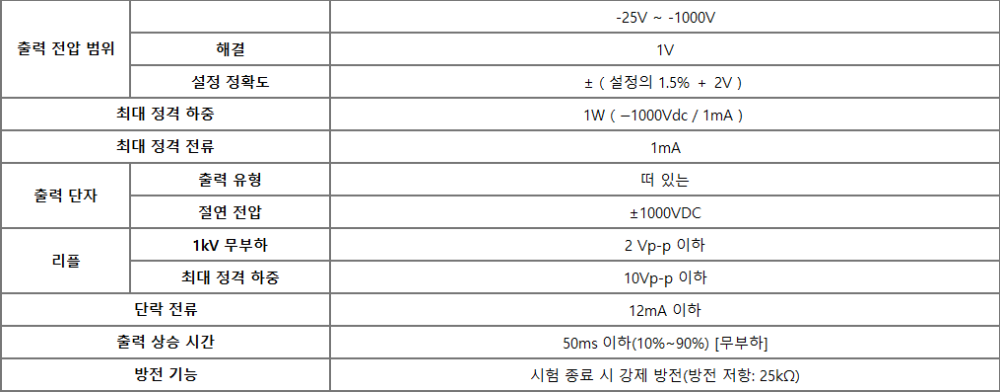

출력

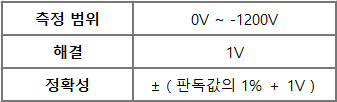

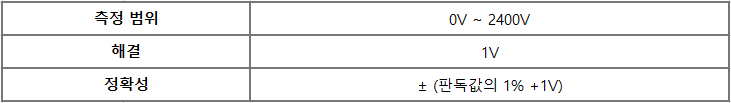

전압계

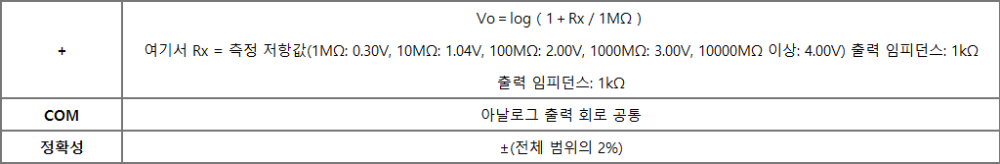

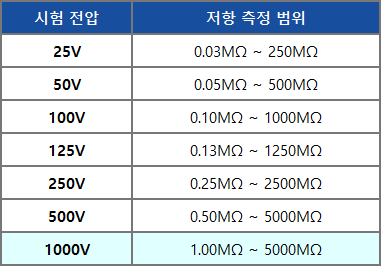

저항계

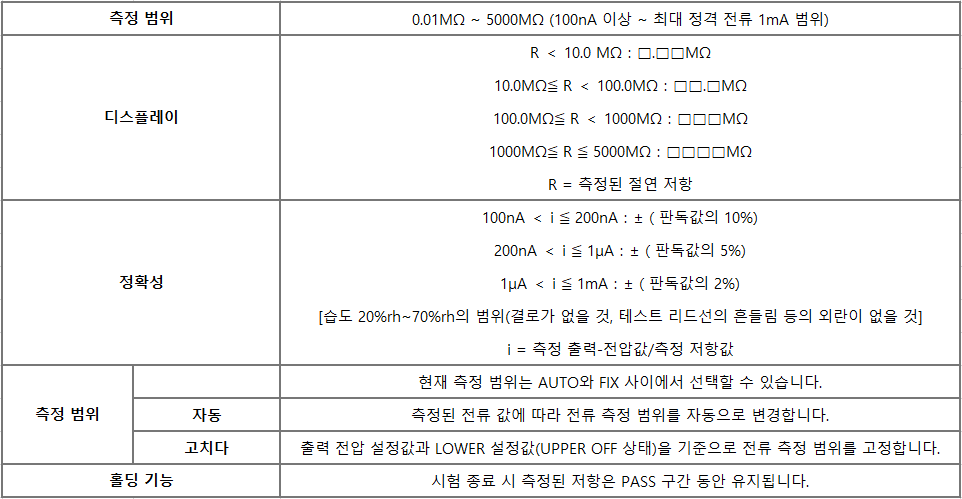

전류계

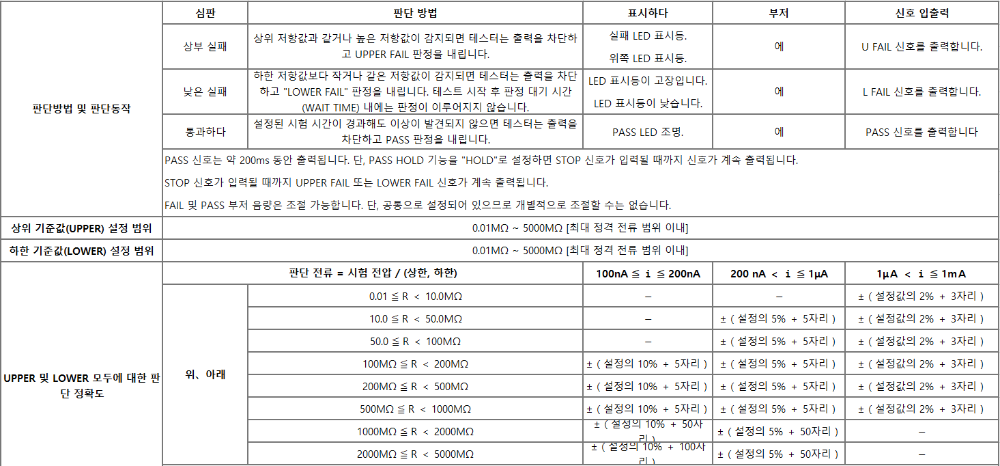

판단기능

시간

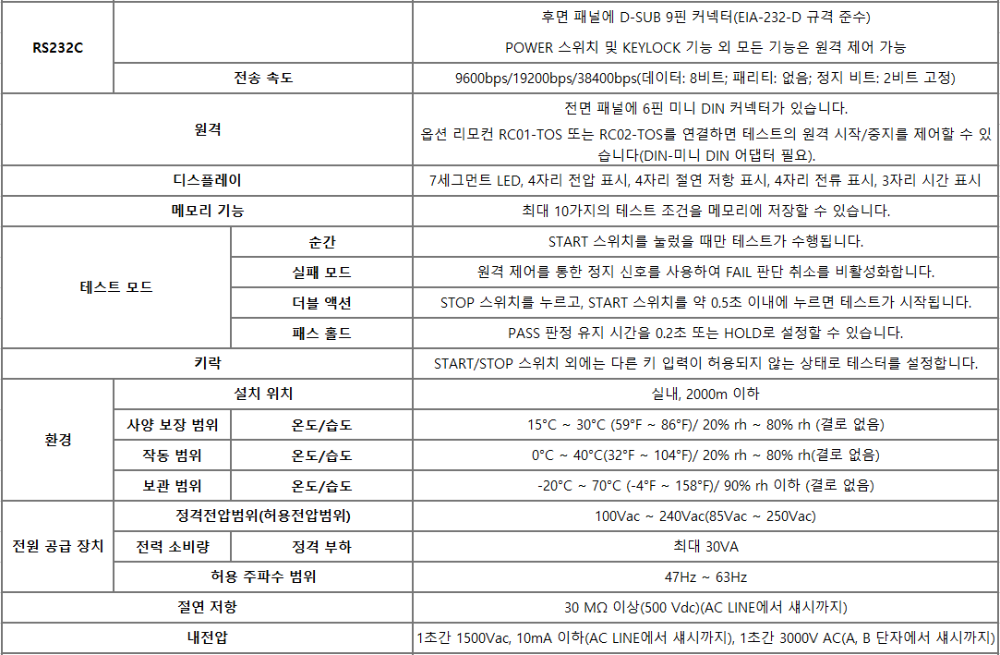

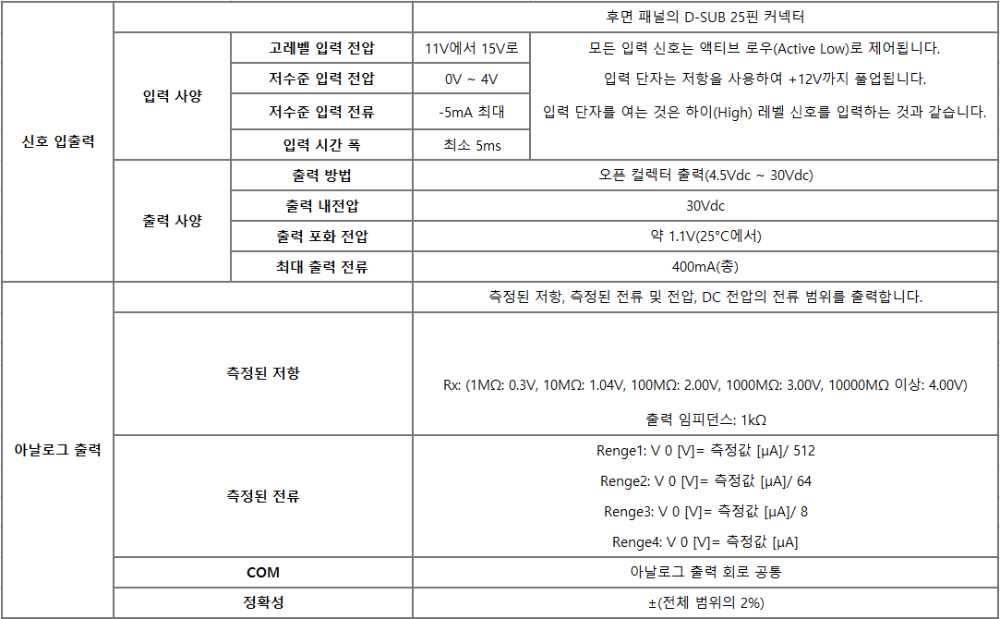

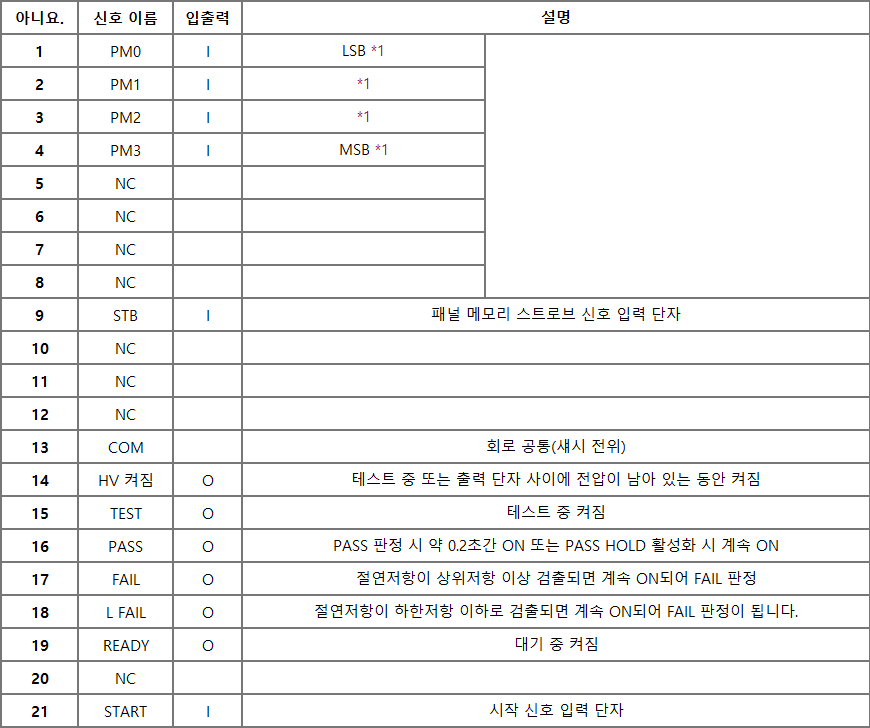

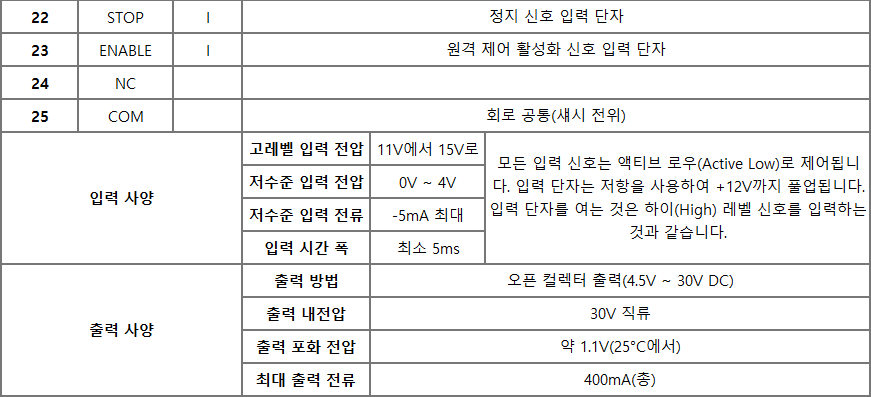

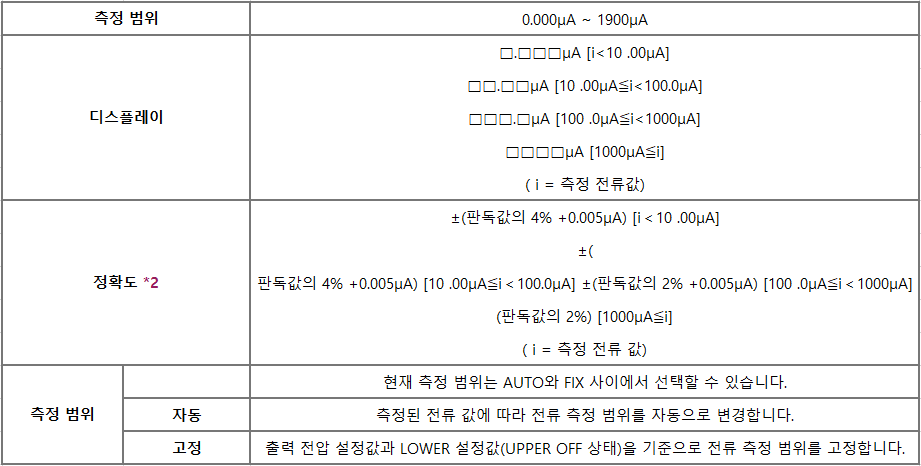

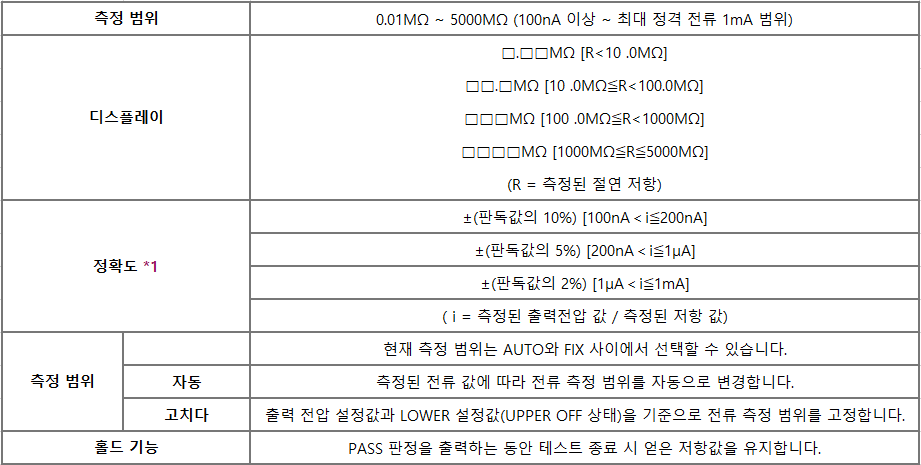

*1 : 습도: 20%rh ~ 70%rh (결로 현상 없을 것). 테스트 리드가 구부러지지 않아야 함. *2 : 습도: 20%rh ~ 80%rh (결로 현상 없을 것). 테스트 리드가 구부러지지 않아야 함. 습도: 20%rh ~ 70%rh, A단자 또는 B단자 중 하나가 접지되었을 때 (결로 현상 없을 것). 테스트 리드가 구부러지지 않아야 함.
