  1. QAltium PCB에서 어떻게 Gerber 파일로 내보낼 수 있나요?

    A

    거버파일 생성하기

    1. Altium Designer 소프트웨어에서 .PCB 디자인 파일을 엽니다.

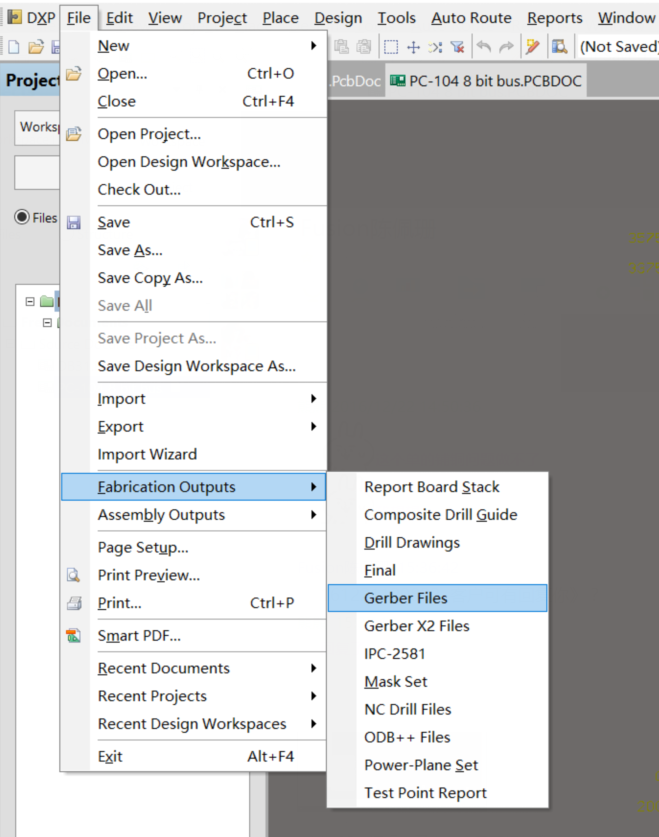

       Select File -> Fabrication Outputs -> Gerber Files




    2. 일반 설정

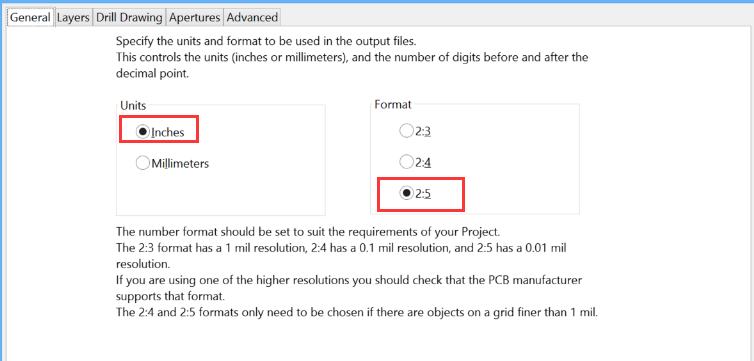

       일반 설정에서 정밀도를 선택 합니다. (정밀도 2:5 - 0.01 mil resolution)

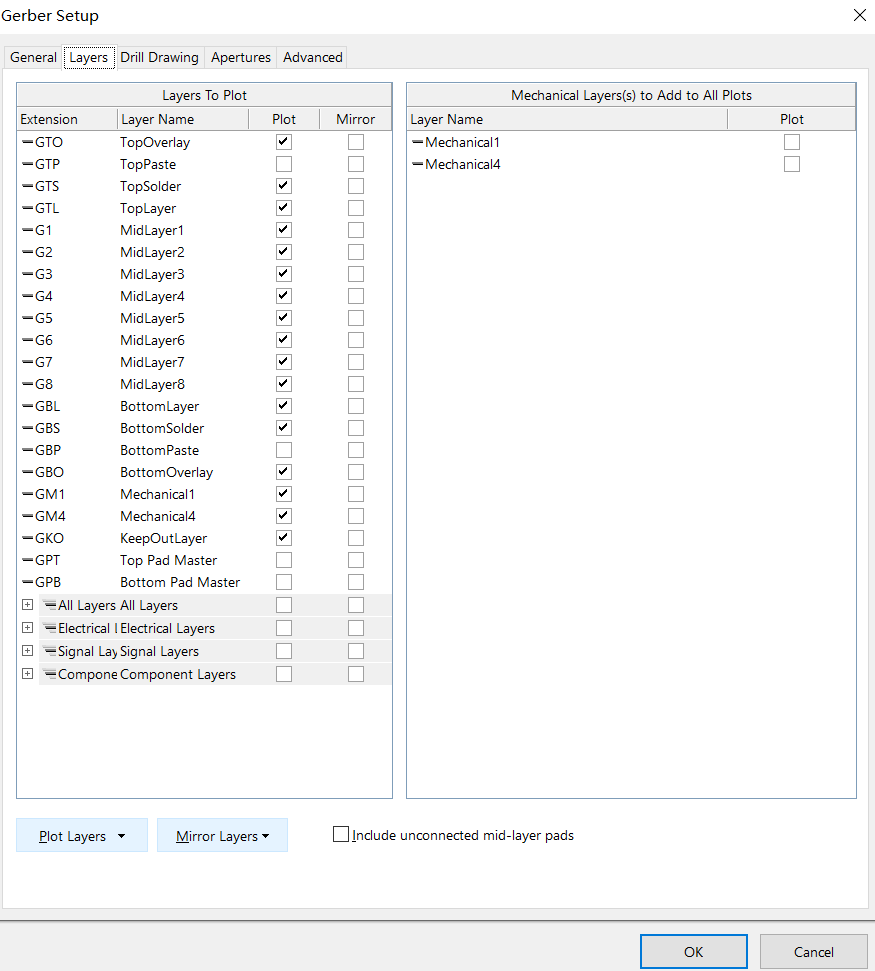

    3. 레이어 설정

     레이어에 명확한 윤곽선이 있는지 확인하십시오.

     보드가 2Layer 인 경우 내부 레이어가 없습니다 (G1, G2, G3 ....)

     Plot Layers에서 "Used On"을 선택하고, Mirror Layers에서 "All Off"를 선택하여 내보낼 레이어를 포함하십시오.

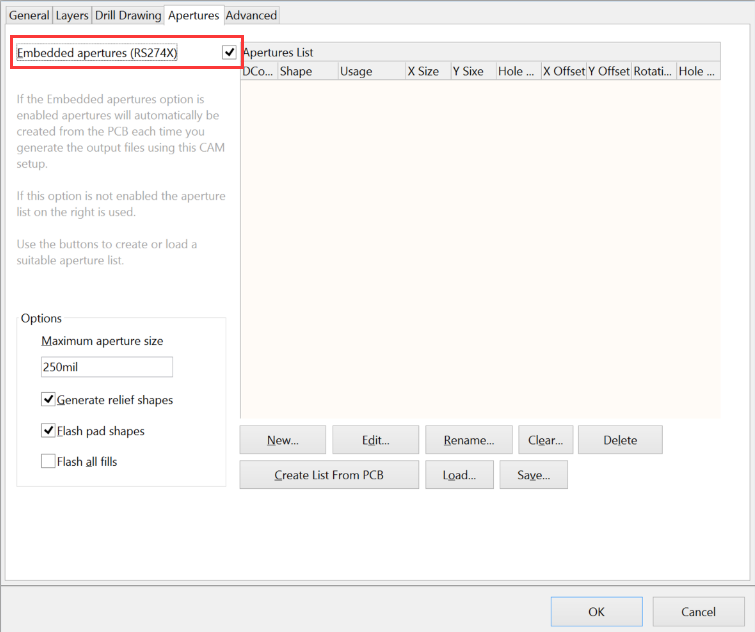

    4. Aperture 설정

     Embedded apertures (RS274X)"를 체크하십시오

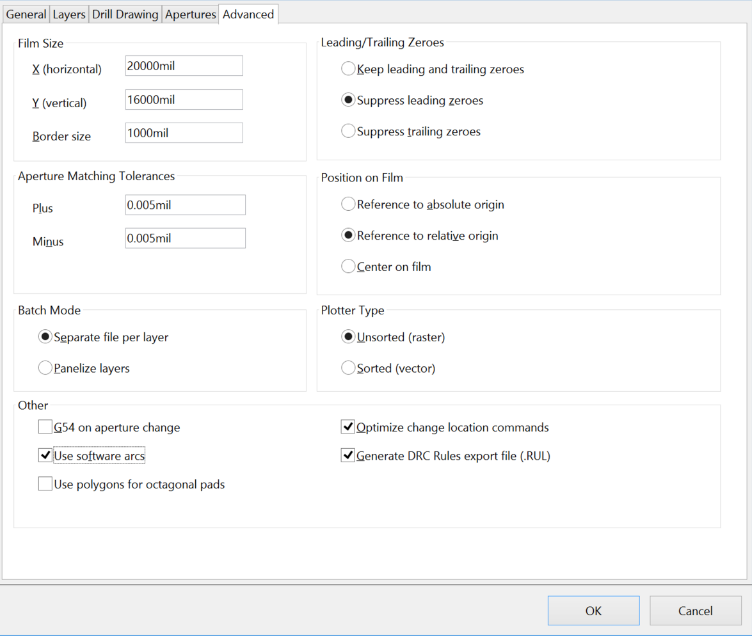

    5. 고급 설정

     모든 구성이 괜찮은지 확인하십시오. 이상이 없다면 확인을 클릭하여 거버 파일을 생성하십시오


    Gerber 파일은 Altium CAM 뷰어에 자동으로 로드 됩니다.

    이 도구를 사용하면 모든 레이어가 올바르게 생성되었는지, 그리고 모든 레이어가 positive mode인지 확인할 수 있습니다.


    NC드릴 파일 생성

    1. Excellon 형식으로 드릴링 레이어를 생성합니다.

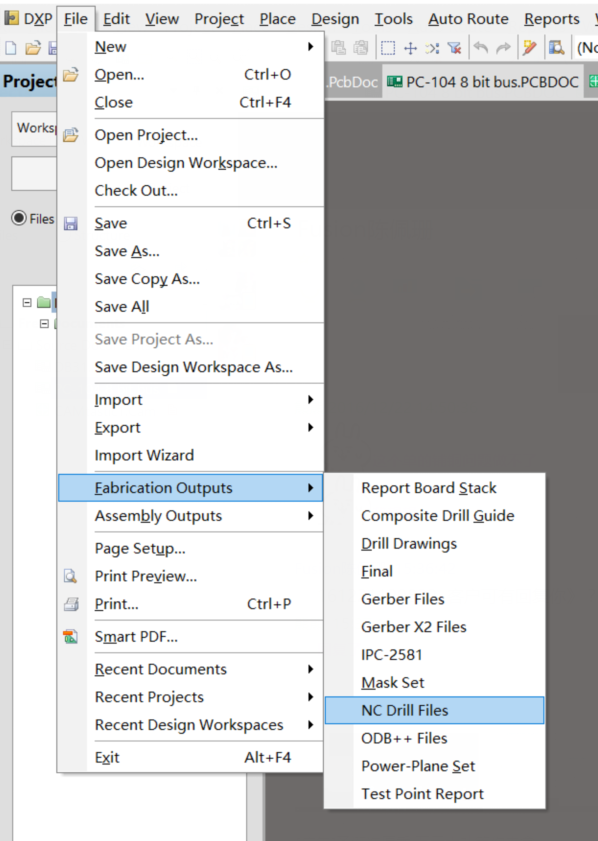

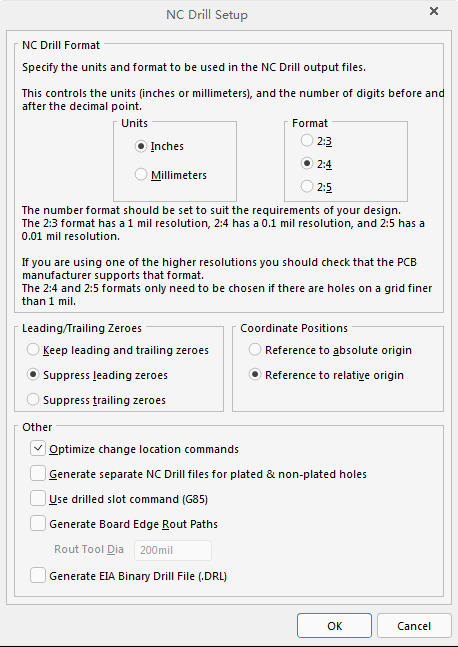

       File -> Fabrication Outputs -> NC Drill Files


    2. 거버와 동일한 단위 및 형식 매개 변수를 선택하는 것이 좋습니다. 그런 다음 확인을 클릭하십시오.



    그런 다음 모든 파일을 가져옵니다. 단일 zip / rar 파일에 압축 합니다.


    Altium 가이드에 대해 자세한 사항은 Altium 홈페이지에서 확인하실 수 있습니다.

    www.live.altium.com



    모든 것이 정상적으로 보이면 zip 파일을 Easypcb 주문 페이지에 업로드하십시오.




  2. QEagle PCB를 gerber 파일로 내보내는 방법

    A

    Eagle에서 설계를 마쳤을 때, fab house로 보내기 전에 마지막 단계는 gerber 파일을 생성하는 것입니다.

    Autodesk EAGLE에는 편리한 CAM (computer-aided manufacturing) 프로세서가 포함되어있어 CAM 파일을 로드하고 설계에 필요한 특정 파일을 신속하게 생성 할 수 있습니다.


    Gerber 파일 생성 (v.7까지)

    1. CAM 프로세서 열기

    Eagle에서 PCB 레이아웃 (.brd) 파일을 열고 "CAM"버튼을 클릭하거나 "File -> CAM Processor"를 선택하십시오. 그러면 파일을 생성하는 데 사용되는 CAM 프로세서 도구가 열립니다.


    2. 파일 -> 열기 -> 작업을 선택하십시오.



    3. 그런 다음 기본 EAGLE 캠 폴더로 이동하여 gerb274x.cam 파일을 선택하고 Open를 선택하십시오.



    4. 두 번째 실크 스크린 추가 (선택 사항)

    탭을 보면 실크 스크린 바닥에 파일이 없다는 것을 알 수 있습니다.

    간단한 보드의 경우, 실크 스크린은 일반적으로 맨 위 레이어에 있으므로 바닥이 필요 없습니다.

    그러나 아래층에도 실크 스크린이 필요한 경우 다음 단계를 따르십시오.


    "추가"를 클릭하십시오.

    섹션을 "Silk Screen SOL"과 같은 것으로 변경하십시오.

    파일을 "% N.pls"로 변경하십시오.

    모든 레이어 선택 취소

    레이어 선택 20 "Dimension", 22 "bPlace"및 26 "bNames"


    5. Process Job 단추를 선택하여 모든 Gerber 파일을 작성하십시오. 생성 된 모든 Gerber 파일은 프로젝트 폴더의 Autodesk EAGLE 제어판에서 찾을 수 있습니다.


    드릴 파일 생성

    1. 인터페이스 상단의 CAM 프로세서 도구를 선택하거나 File»CAM Processor 를 선택하여 CAM 프로세서 대화 상자를 엽니다.

    2. 작업을 시작하려면 드릴 CAM 작업을 로드 해야합니다. File»Open»Job을 선택하고 기본 EAGLE 캠 폴더에서 excellon.cam 파일을 선택한 다음 Open를 선택하십시오.

    3. 하나의 드릴 데이터 생성 탭을 사용할 수 있습니다. 그러면 44 개의 드릴과 45 개의 Holes에서 원하는 데이터만 가져옵니다. 이 파일을 생성하려면 Process Job 버튼을 선택하십시오.



    각 거버 파일을 만든 후에는 항상 거버 뷰어를 사용하여 모든 것을 확인해야합니다.

    마지막으로 그 거버를 압축하여 EasyPCB 주문 페이지에 업로드하십시오.


  3. QKicad PCB를 gerber 파일로 내보내는 방법

    A

    드릴 및 거버 파일 생성

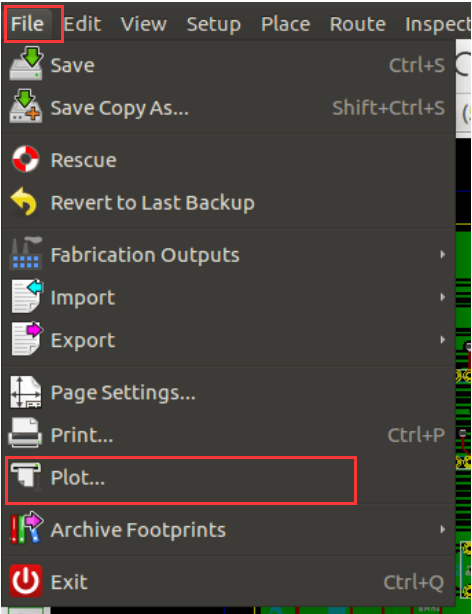

    메뉴에서 File -> Plot을 선택하여 거버 생성 도구를 엽니다.




    일반적으로 PCB를 제작하는 데 필요한 8x 레이어가 있습니다.


    Top Copper (F.Cu) + Soldermask (F.Mask) + Silkscreen (F.SilkS)

    Bottom Copper (B.Cu) + Soldermask (B.Mask) + Silkscreen (B.SilkS)

    Board outline (Edge.Cuts)


    드릴 파일

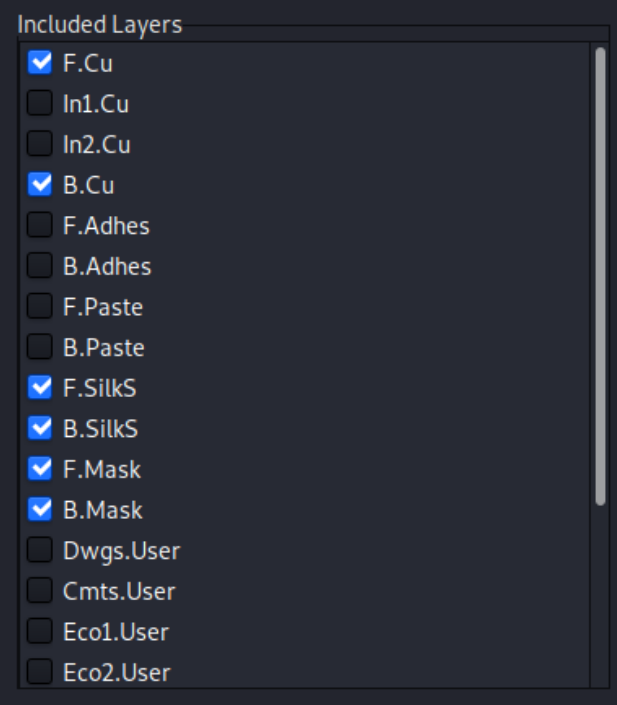

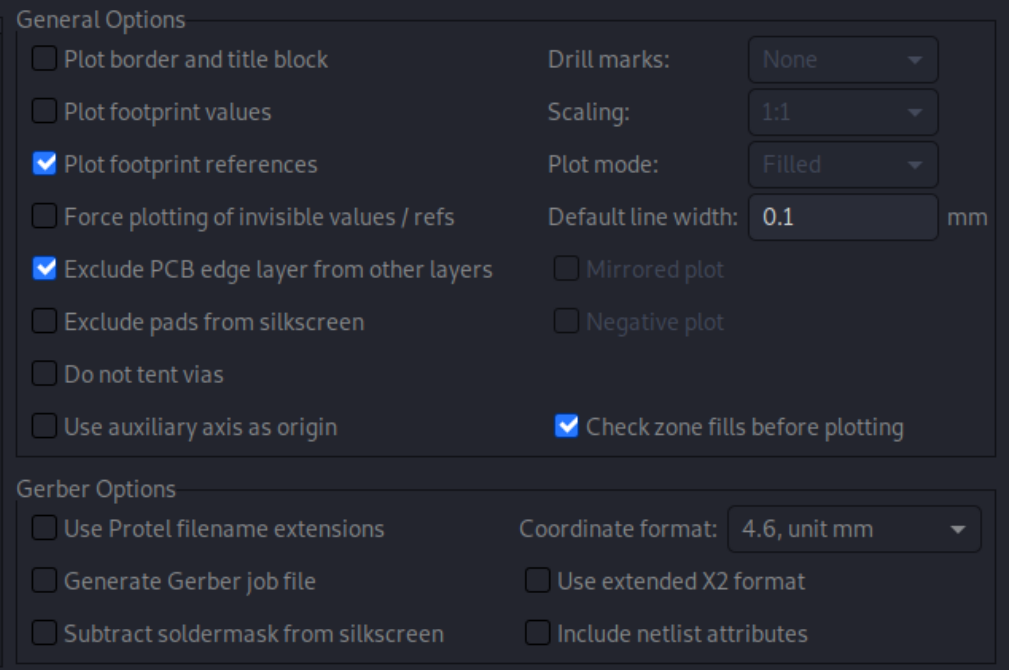

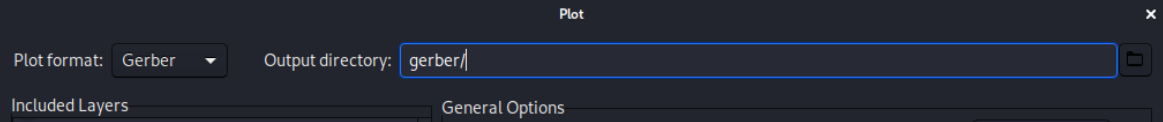

    Gerber에 대해 플롯 형식이 설정된 플롯 창에서 다음 레이어가 선택되어 있는지 확인하십시오.



    어떤 레이어인지 모르는 경우 모든 레이어를 확인하십시오. EasyPCB는 올바른 레이어를 사용하는 데 도움이 됩니다.

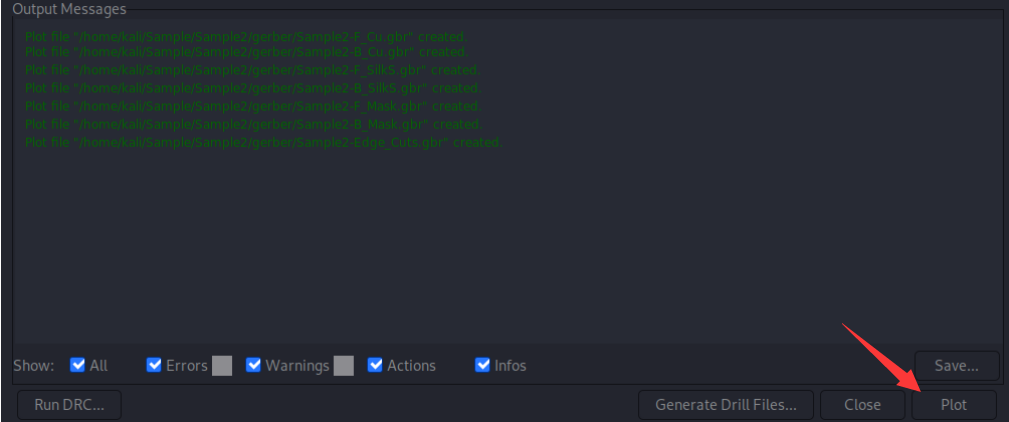

    'Plot'을 클릭하여 레이어의 거버 파일을 생성합니다.

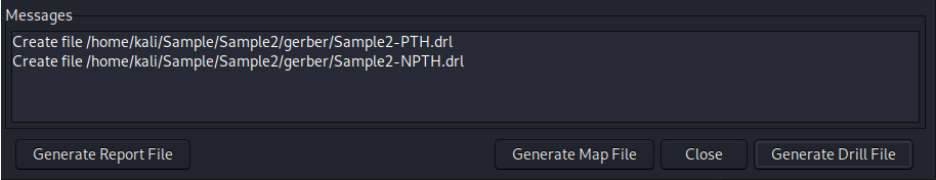

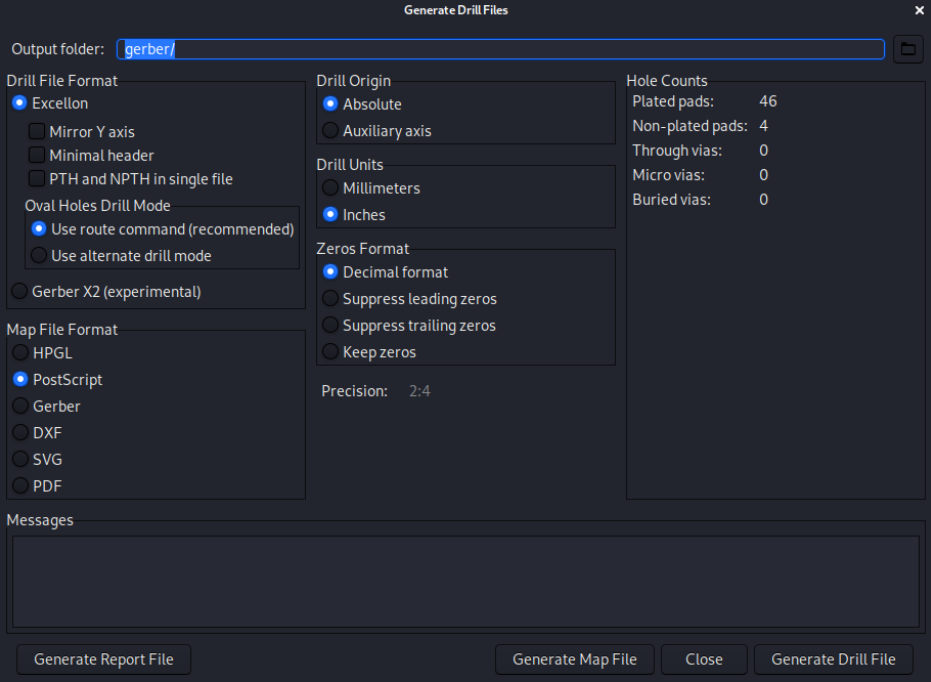

    드릴 파일을 생성하는 것을 잊지 마십시오. 'Generate Drill File'버튼을 클릭하십시오.

    여기서도 기본값을 사용할 수 있습니다. PTH 대 PTH 확인란에 대한 자세한 내용 지금은 'Drill File'을 클릭하거나 'enter'를 눌러 드릴 파일을 생성하십시오.

    gerber와 동일한 출력 폴더를 사용하십시오. gerber는 기본값 이어야 합니다.






    GerbView에서 Gerber 파일 확인

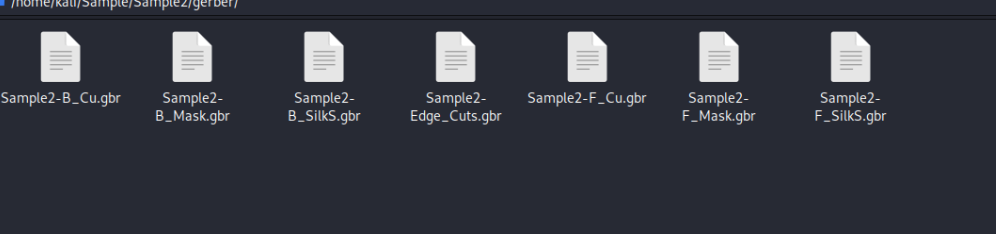

    다음으로 'Close'를 클릭하여 드릴 및 플롯 창을 종료하십시오. 모든 파일이 gerbers 폴더에 있어야합니다.

    KiCAD에는 GerbView라는 거버 뷰어가 함께 제공되므로 "GerbView"를 열고 보드를 제조업체에 보내기 전에 확인할 수 있습니다.






    자세한 내용은 KiCad에서 확인 할수 있습니다.

    모든 것이 정상적으로 보이면 모든 파일을 선택하고 압축 한 다음 zip 파일을 EasyPCB 주문 페이지에 업로드하십시오.


  4. QCircuitMaker PCB를 gerber 파일로 내보내는 방법

    A

    거버 파일 생성하기

    1. "Gerber"버튼을 클릭하십시오.




    2. 일반 설정

    일반 설정에서 정밀도를 [2 : 5 (0.01 밀리 해상도)] 설정합니다.




    3. 레이어 설정

    GML Layer, Outline Layer, GKO Layer가 있는지 확인하십시오. 모두 아웃라인을 나타낼 수 있습니다. 그 중 하나를 선택하여 아웃라인을 생성하십시오.



    4. Aperture 설정

    "Embedded aperture (RS274X)"를 표시하십시오





    5. 고급 설정

    언제 모든 구성이 괜찮은지 확인하십시오. OK을 클릭하여 거버 파일을 생성하십시오.





    NC 드릴 파일 생성

    1. "NC Drill Files"버튼을 클릭하십시오.





    2. 거버와 동일한 단위 및 형식 파라미터를 선택하십시오. 그런 다음 OK을 클릭하십시오.





    그런 다음 모든 파일을 가져옵니다. 단일 zip / rar 파일에 넣으십시오.

    모든 것이 정상적으로 보이면 zip 파일을 EasyPCB 주문 페이지에 업로드하십시오.


  5. QDiptrace PCB를 gerber 파일로 내보내는 방법

    A

    Diptrace에서 거버 파일을 생성하는 것은 매우 간단합니다.

    Diptrace에서 거버 파일을 내보내려면 File -> Export -> Gerer을 선택하십시오.



    "Export All"를 클릭하고 모든 레이어를 저장하십시오.





    거버 파일을 내 보낸 후 NC 드릴 파일을 내보내야합니다.






    모든 데이터를 내 보낸 후에는 일반적으로 거버 뷰어로 결과를 확인하여 파일이 어떻게 보이는지 확인하는 것이 좋습니다.

    모든 것이 정상적으로 보이면 모든 파일을 선택하고 압축 한 다음 zip 파일을 EasyPCB 주문 페이지에 업로드하십시오.


  6. Q패턴 이름 제안

    A

    고객들의 많은 PCB 디자인 패키지의 기본 네이밍 체계를 예상하여 대응하기 위해 최선을 다하고 있습니다.

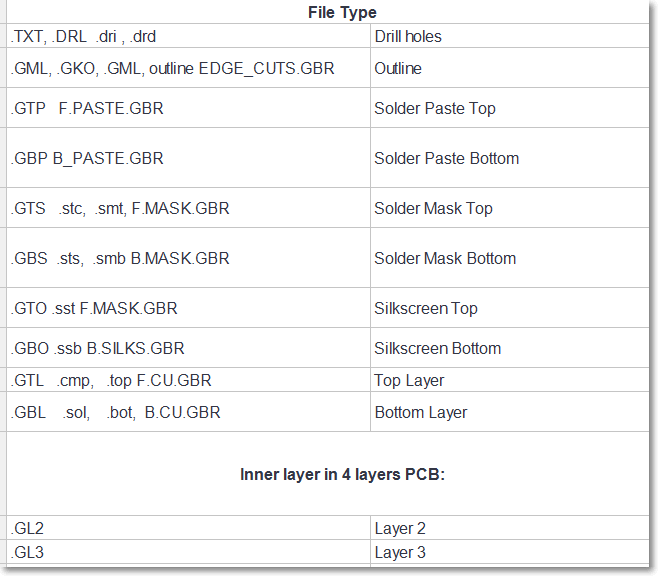

    그러나 문제가 있다면 아래 기본 네이밍 체계를 참고해주십시오.




    경우에 따라 운영 체제가 파일 확장명을 숨깁니다. 이 문제는 일반적으로 디자인 도구에서 .gbr 또는 .ger 파일을 생성 할 때 Windows에서 발생합니다. ‘파일 확장명 표시 또는 숨기기’ 가이드에 따라 Windows에서 확장명을 표시하도록 할 수 있습니다. 저희 시스템은 대소 문자를 구분하지 않습니다. 모든 파일 이름과 확장자에 대문자와 소문자의 혼합하여 사용 가능합니다.


    일반적인 파일 이름 관련 문제

    가장 일반적인 네이밍 문제는 Board outline layer에서 비롯됩니다. 일반적으로 오류는 다음 범주로 분류됩니다.


    외곽선은 0.25 "x0.25"보다 커야합니다. - 이것은 zip 파일에 여러 "보드 외곽선"파일 이름이 포함되어있는 경우 자주 발생합니다.

                                                   일반적으로 "GKO", "GM1"및 "GM2"파일이있을 때이 문제가 발생합니다. 추가 파일을 제거하면 대개 이 문제가 해결됩니다.


    보드 외곽선 파일을 찾을 수 없습니다 - 보드 외곽선이 누락되었거나 파일 이름을 찾지 못했습니다. 개요 파일이 있는 경우 GKO로 이름을 변경하여 시스템에서 파일을 감지 하도록 하십시오.

                                                파일이 없으면 적합한 형식으로 파일을 생성하기 위해 보드 개요(Board outline) 페이지를 참조하십시오.


    단면 디자인의 경우 다음과 같은 문제가 자주 발생합니다.


    1. 드릴 파일을 찾을 수 없습니다.

    2. 찾을 수 없음 - 마스크 레이어

    3. 찾을 수 없음 - 구리 층


    우리 시스템의 오류 검사는 2 개의 레이어 보드 파일을 대상으로 하기 때문에 드릴 힛과 함께 상단 및 하단 마스크 레이어가 필요합니다. 대부분의 설계 도구에서 가장 쉬운 해결 방법은 단순히 보드 외곽선 레이어 외부에 노출 된 비아를 추가하는 것입니다. 보드 스택 업이 2 개의 레이어 보드 용으로 구성된 경우 필요한 모든 레이어를 생성하고 디자인에 영향을 미치지 않고 패널 링 전에 트리밍됩니다.


    4 레이어 보드의 경우 사이트에 "Detected 4 layer board"가 표시되는지 확인하십시오. 우리 사이트가 내부 레이어를 감지하지 못하면 4 레이어 스택 업으로 이동하여 올바른 순서로 레이어를 감지 할 수 있는지 확인하십시오.


    KiCAD

    저희 사이트는 KiCAD의 거버 네이밍 패턴을 이해할 수 있습니다. Use Protel Filenames 옵션을 선택하는 것이 좋지만 필수는 아닙니다.


    언어가 영어 이외의 언어로 설정된 경우 Use Protel Filenames 선택하고 수동으로 Edge_Cuts.gbr의 확장자를 .GKO로 변경해야 합니다.

    거버 생성에 도움이 필요하면 Generating Gerbers with Kicad 가이드를 확인하십시오.


    Eagle

    저희 사이트에서는 Eagle .BRD 파일을 직접 수락하므로 대부분의 사용자는 파일 이름 문제가 발생하지 않습니다.

    CAM 파일을 사용 중이고 오류가 발생하면 CAM 프로세서를 사용해보고 문제가 해결되는지 확인하십시오.

    많은 CAM 파일은 시스템에서 제대로 작동하지 않는 파일 이름이나 형식을 생성합니다.


    BRD 파일을 제출할 때 다음과 같은 문제가 나타날 수 있습니다.


    파일이 유효한 Eagle 보드 파일이 아닙니다. - 시스템에서 보드 개요를 제대로 생성하지 못합니다. 보드 외곽선이 치수 레이어에 그려지는지 확인하십시오.


    상단 레이어를 찾을 수 없음 / 하단 레이어를 찾을 수 없음 - 복잡한 지상 평면과 로고로 인해 Eagle .BRD 파일이 시스템에서 완전히 처리되지 않을 수 있습니다. 거버를 생성하고 zip 파일을 제출하면 이 문제가 해결됩니다.


    BRD 파일 또는 거버를 제출할 때 다음과 같은 현상이 발생할 수 있습니다.


    미리보기에 실크 스크린이 표시되지 않음 - 해상도에 대한 BMP 가져 오기 문제를 참조하십시오.

                                                    거버 또는 BRD 파일을 제출할 때 다음과 같은 문제가 발생할 수 있습니다.

    드릴 파일을 찾을 수 없음 - 4 레이어 보드의 경우 일반적으로 블라인드 / 매립 비아가 활성화되었다는 것을 의미합니다. 블라인드 / 매몰 비아를 지원하지 않으므로 스택을 수정하려면 DRC 파일을 로드 해야합니다.

                                    이 후에 DRC 검사를 수행하는 것이 좋습니다. 오류를 방지하려면 레이아웃을 수정해야 할 수 있습니다.


    zer 파일에 거버를 제출할 때 다음과 같은 문제가 발생할 수 있습니다.


    Error - 이것은 일반적으로 파일이 Eagle 7.2를 사용하여 이전 CAM 파일로 생성되었음을 의미합니다. CAM Job for Eagle 페이지에는 더 많은 정보와 업데이트 된 CAM이 있습니다.

    게시판 개요를 찾을 수 없음 - 게시판 개요가 차원 계층에 없거나 개요가 잘못된 거버 계층에 배치되었습니다. CAM 작업을 사용하면 이 문제가 해결됩니다.


    Altium

    Altium은 일반적으로 우리 사이트에서 사용할 수 있는 네이밍 패턴을 생성합니다. 일반적으로 다음과 같은 문제가 있습니다.

    Altium은 종종 우리 사이트에서 이해할 수 있는 드릴 파일 생성을 위해 .TXT 확장자를 사용합니다. 여러 개의 .TXT 파일이 포함 된 경우 일반적으로 무시할 수 있는 "Drill files has merged"경고가 생성 될 수 있습니다.

    4 레이어 보드의 경우 시스템에서 내부 신호 레이어에 대해 생성되는 .G1 및 .G2 파일을 감지합니다. 그러나 저희 시스템은 GP1 또는 GP2 파일을 찾지 않습니다. 일반적으로 시스템이 올바르게 처리하지 못할 수 도 있는 "부정적인"극성 거버로 생성되기 때문입니다.


    Proteus Ares

    Ares는 일반적으로 확장자가 .TXT 인 모든 거버를 생성합니다. 우리 사이트는 이를 효과적으로 분석하지 않으므로 파일은 위에서 제안한 패턴으로 수동으로 이름을 변경해야 합니다.

    경우에 따라 거버에는 보드 외곽선이 없습니다. 이 문제를 해결하는 방법은 보드 개요 페이지를 참조하십시오.

    종종 Ares는 잘못된 드릴 형식을 생성하여 "오류"메시지가 발생할 수 있습니다. Drill File Format과 일치하도록 드릴 설정을 수정하면 일반적으로 이 문제가 해결됩니다.

    우리 고객이 이 패키지를 지원하는 네이밍 유틸리티를 제공했습니다.

    이 유틸리티는 http://www.herdware.com/gerber-file-zip-utility/에서 사용할 수 있습니다.


    ORCAD / Cadence Allegro


    ORCAD는 일반적으로 .PHO 또는 .ART 확장자를 가진 모든 거버를 생성합니다. 우리 사이트는 이를 효과적으로 분석하지 않으므로 파일은 위에서 제안한 패턴으로 수동으로 이름을 변경해야 합니다.


    일부 구성은 다양한 다른 확장 패턴을 생성합니다. 이러한 패턴 중 이름을 변경해야하는 일부 보드 아웃라인 레이어를 제외하고는 모두 작동합니다.

    오류가 발생하면 모든 거버의 이름을 바꾸어 대개 문제를 해결하거나 누락 된 레이어를 식별하는 데 도움이 됩니다.


    종종 ORCAD는 NC 드릴 파일 대신 드릴 드로잉 파일을 생성하거나 잘못된 NC 드릴 형식을 생성합니다. 사용 가능한 드릴 파일을 생성하는 올바른 형식 옵션은 이 비디오를 참조하십시오.

    이전 버전에서는 사이트에서 인식 할 수 있는 드릴 파일 thruhole.tap이라는 이름을 사용했습니다. 그러나 thruhole.tap 이외의 시스템에서는 .tap 확장자를 찾지 않으므로 .XLN을 사용하여 드릴 파일을 제안합니다.
